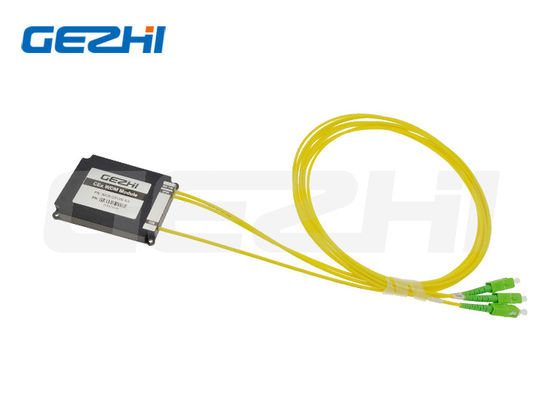

RoHS準拠 CEx WDMモジュール低挿入損失・高チャネルアイソレーション NGS-PON GPONネットワーク向け

Name: RoHS準拠 CEx WDMモジュール 低挿入損失・高チャネルアイソレーション NGS-PON GPONネットワーク向け
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

ブランド名:	GEZHI or OEM
モデル番号:	NGS/GPON-SA
Moq:	1pc
価格:	US$17-US$49
支払条件:	T/T、ウェスタンユニオン

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE RoHS,ISO9001

製品名:

CEx WDM モジュール

PN:

NGS/GPON-SA

コネクタ:

SC/APC

ファイバーの種類:

コーニング・ウルトラファイバー (G657.A1)

パッケージの詳細:

紙箱

供給の能力:

5000PCS / 月

ハイライト:

NGS-PON GPON CEx WDM1r モジュール

光通信ネットワーク CEx WDM1r モジュール

RoHS に準拠する CEx WDM1r モジュール

製品説明

RoHS準拠 CEx WDM1rモジュール (NGS-PON GPON光ネットワーク用)

共存エレメント (CEx) xWDM/xPONマルチプレクサは、現在のG-PON FTTHサービスと、次世代のXGS-PONおよび次世代NG-PON2テクノロジーを組み合わせるために設計された単一のWDMデバイスです。この多用途なソリューションは、RF、ポイントツーポイント (PtP)、およびOTDRモニタリングを含む追加のプロビジョニング波長をサポートし、ITU-T G.984.5規格に完全に準拠しています。

高品質のコンポーネントは、スペクトル全体にわたる優れた動作安定性と完璧な熱性能を保証します。当社の柔軟なCEx製品プラットフォームは、お客様固有の要件とコスト効率のニーズに合わせてカスタマイズされたPON展開を可能にします。

主な特徴

低挿入損失
高チャネルアイソレーション
RoHS準拠
カスタマイズ機能あり

アプリケーション

WDMシステム
PONシステム
FTTHアクセスネットワーク
光通信ネットワーク

共存エレメント波長仕様

プロトコル/サービス	波長範囲
G-PON帯	1290～1330、1480～1500nm
XGS-PON帯	1260～1280、1575～1580nm
NG-PON2帯	1524～1544、1596～1625nm
RFビデオ帯	1540～1565nm
PtP WDM-PON帯	1610～1625nm
OTDRモニター帯	1640～1660nm

CExマルチプレクサ技術仕様

CExモデル	プロトコル/サービス	スペクトル範囲	最大挿入損失	アイソレーション
CEx01	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx01	NGA	1260-1280 & 1572-1650nm	1.0dB	≥16dB
CEx02	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx02	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
CEx03	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥16dB
CEx04	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥25dB
CEx05	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	RFビデオ	1540-1565nm	1.4dB	≥30dB
CEx06	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	RFビデオ	1540-1565nm	1.7dB	≥30dB
	OTDRモニター	1640-1660nm	1.4dB	≥30dB
CEx07	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥25dB
	RFビデオ	1540-1565nm	2.0dB	≥30dB
	PtP WDM-PON	1610-1625nm	1.7dB	≥30dB
CEx08	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥25dB
	OTDRモニター	1640-1660nm	1.7dB	≥30dB
	PtP WDM-PON	1610-1625nm	2.0dB	≥30dB
	RFビデオ	1540-1565nm	2.3dB	≥30dB

カスタマイズ仕様が利用可能です。上記の仕様にはコネクタ損失は含まれていません。

追加技術パラメータ

パラメータ	単位	値
PDL	dB	≤0.2
ダイレクティビティ	dB	≥50
リターンロス	dB	≥50
動作温度	℃	-10～+70
保管温度	℃	-40～+85
光パワー	mW	300
ファイバータイプ	/	Corning Ultra Fiber (G657.A1)

注文情報

モデル	構成	パッケージタイプ	ケーブルタイプ	ファイバー長	コネクタ
CEx01-CEx08, S=指定	1=1ユニットコンボ, 2=2ユニットコンボ, 3=3ユニットコンボ, 4=4ユニットコンボ, S=指定	A0=ABSボックス 80x60x12mm, A1=ABSボックス 100x80x10mm, A2=ABSボックス 120x80x18mm, A3=ABSボックス 140x115x15mm, L1=LGX 12929130mm, L2=LGX 2スロットラック挿入, L4=LGX 4スロットラック挿入, R1=19" 1Uラック, R2=2スロット 19" 1Uラック, R4=4スロット 19" 1Uラック, X=カスタマイズ	00=なし, 09=900umルースチューブ, 20=2.0mm, 30=3.0mm	00=なし, 05=0.5m, 10=1.0m, 15=1.5m, S=指定	00=なし, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=指定

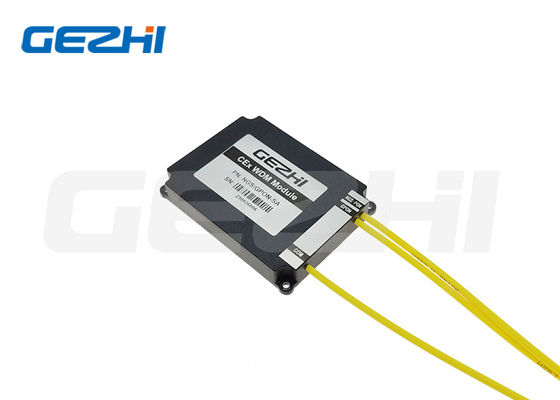

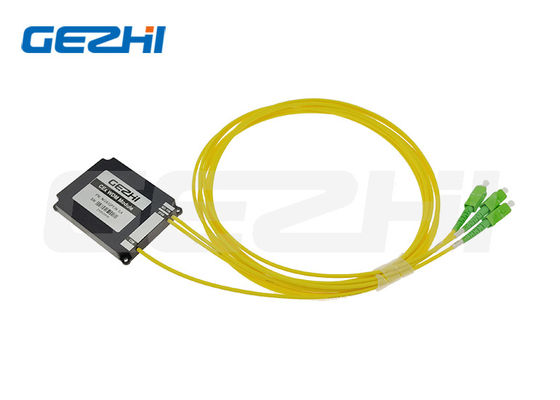

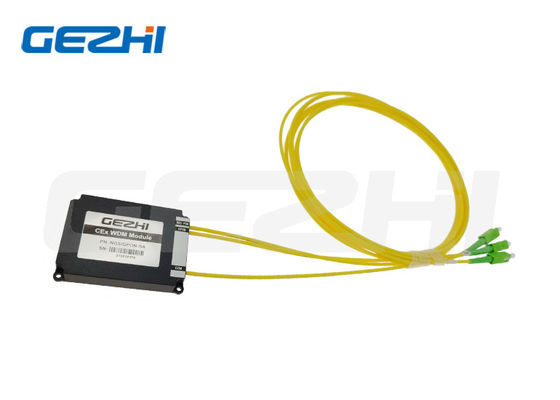

CExマルチプレクサモジュール ABSボックスパッケージ

CExマルチプレクサモジュールラックマウントパッケージ
