| Brand Name: | GEZHI or OEM |
| モデル番号: | NGS/GPON-SA |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T,ウェスタン・ユニオン |
RoHS に準拠する CEx WDM1r モジュール,光通信ネットワークのためのNGS-PON GPON
製品説明
xWDM/xPON マルチプレクサーの共存要素 (CEx) は,現在のG-PON FTTHサービスを新興のXGS-PONおよび次世代NG-PON2技術と組み合わせる単一のWDMデバイスである.コエレメントの追加的なプロビジョニング波長には RFが含まれます,点から点 (PtP) とOTDRモニタリング.ITU-T G に準拠しています.984.5.
高品質なコンポーネントは,スペクトル範囲全体でxWDM/xPONマルチプレクサーの非常に高い動作安定性と完璧な熱安定性を保証します. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requested高品質の光学コンポーネントと高品質のコネクティビティにより 優れた性能,最小損失,そして強力なネットワーク信頼性が確保されます
|
特徴 低挿入損失 高頻道隔離 RoHS に準拠する カスタマイズされた機能で利用可能 |
応用 WDMシステム PON システム FTTH アクセスネットワーク 光通信ネットワーク |
共存エレメット (CEx) マルチプレクサーの波長
| プロトコル/サービス | 波長 |
| G-PON バンド | 1290~1330,1480~1500nm |
| XGS-PON バンド | 1260~1280,1575~1580nm |
| NG-PON2 バンド | 1524~1544,1596~1625 年 |
| RFビデオバンド | 1540~1565nm |
| PtP WDM-PON バンド | 1610~1625nm |
| OTDRモニターバンド | 1640 - 1660nm |
仕様
| CEx マルチプレクサー | プロトコル/サービス | スペクトル範囲 | 最大挿入損失 | 孤立 |
| CEx01 | GPON | 1290-1330& 1480-1500nm | 0.8dB | ≥30dB |
| NGA | 1260〜1280nmと1572〜1650nm | 1.0dB | ≥16dB | |
| CEx02 | GPON | 1290-1330& 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260〜1280nm と 1575〜1580nm | 1.1dB | ≥30dB | |
| CEx03 | GPON | 1290-1330& 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260〜1280nm と 1575〜1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524〜1544& 1596〜1625nm | 1.4dB | ≥16dB | |
| CEx04 | GPON | 1290-1330& 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260〜1280nm と 1575〜1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524〜1544& 1596〜1625nm | 1.4dB | ≥25dB | |
| CEx05 | GPON | 1290-1330& 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260〜1280nm と 1575〜1580nm | 1.1dB | ≥30dB | |
| RFビデオ | 1540〜1565nm | 1.4dB | ≥30dB | |
| CEx06 | GPON | 1290-1330& 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260〜1280nm と 1575〜1580nm | 1.1dB | ≥30dB | |
| RFビデオ | 1540〜1565nm | 1.7dB | ≥30dB | |
| OTDRモニター | 1640~1660nm | 1.4dB | ≥30dB | |
| CEx07 | G-PON | 1290-1330& 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260〜1280nm と 1575〜1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524〜1544& 1596〜1625nm | 1.4dB | ≥25dB | |
| RFビデオ | 1540〜1565nm | 2.0dB | ≥30dB | |
| PtP WDM-PON | 1610~1625nm | 1.7dB | ≥30dB | |
| CEx08 | G-PON | 1290-1330& 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260〜1280nm と 1575〜1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524〜1544& 1596〜1625nm | 1.4dB | ≥25dB | |
| OTDRモニター | 1640~1660nm | 1.7dB | ≥30dB | |
| PtP WDM-PON | 1610~1625nm | 2.0dB | ≥30dB | |
| RFビデオ | 1540〜1565nm | 2.3dB | ≥30dB |
注: パーソナライズされた仕様も用意されています.
上記の仕様には,コネクタの損失は含まれない.
その他の仕様
| パラメータ | ユニット | 価値 |
| PDL | dB | ≤0.2 |
| 規制について | dB | ≥50 |
| 返済損失 | dB | ≥50 |
| 動作温度 | °C | -10~+70 |
| 貯蔵温度 | °C | -40~+85 |
| 光学電源 | mW | 300 |
| 繊維の種類 | / | コーニング・ウルトラファイバー (G657.A1) |
注文情報
| モデル | 構成 | パッケージの種類 | ケーブルタイプ | 繊維の長さ | コネクタ |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=指定する |
1=1ユニット コンボ 2=2ユニット コンボ 3=3ユニット コンボ 4=4ユニット コンボ S=指定する |
A0=ABSボックス 80x60x12mm A1=ABSボックス 100x80x10mm A2=ABSボックス 120x80x18mm A3=ABSボックス 140x115x15mm L1=LGX 129*29*130mm L2=LGX 2スロットラックに挿入 L4=LGX 4スロットラックに挿入 R1=19" 1 Uラック R2=2スロット 19′′1Uラック R4=4スロット 19′′1Uラック X=カスタマイズ
|
00=ない 09=900um 緩い管 |
00=ない 05=0.5m 10=1.0m |
00=ない LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=指定する |

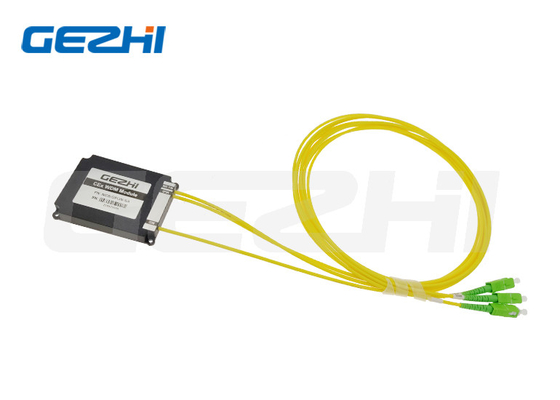

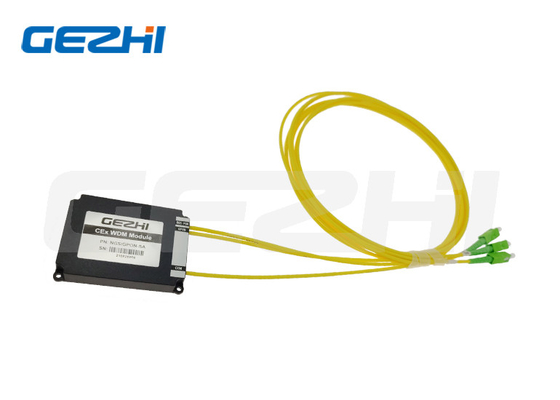

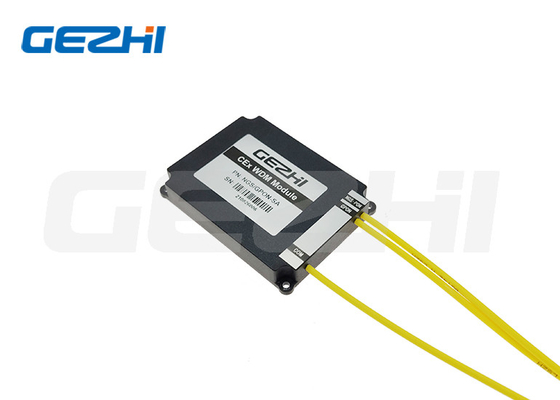

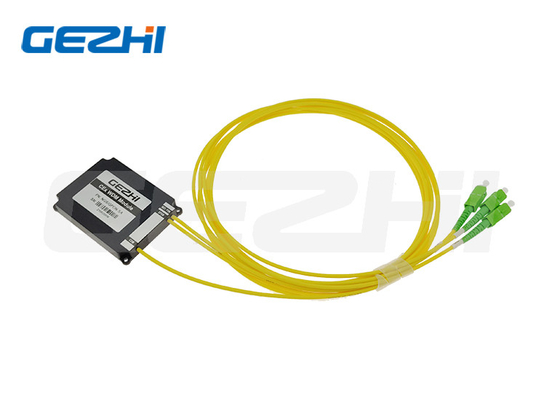

CEx マルチプレクサー モジュール ABS ボックス パッケージ
CEx マルチプレクサー モジュールのラックマウント パッケージ
|
|
