| ブランド名: | GEZHI or OEM |
| モデル番号: | 2x2光学バイパス スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

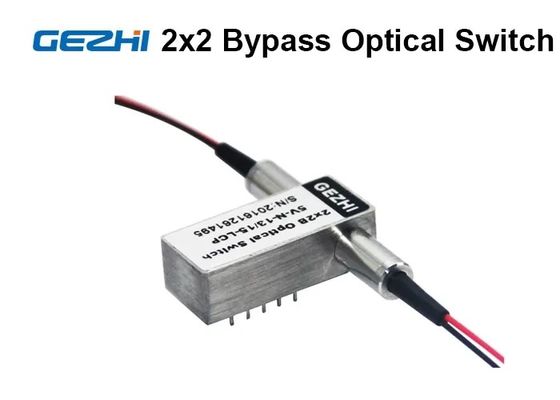

2x2単一モード繊維の光学ネットワークの保護のための光学バイパス スイッチ
GEZHI 2x2の100M/1G/10G繊維光学ネットワークのための光学バイパス スイッチは失敗からネットワークを保護し、電源切れの間にネットワーク完全性を保障します。これらのGEZHI繊維の光学バイパス スイッチのそれぞれはネットワーク ポートおよびモニターの港を含んでいます。ネットワーク ポートは主要ネットワークの関係への関係のために使用され、保護メカニズムを提供し、モニターの港は下り回線の構内ネットワーキング装置のために使用されます。力がついているとき、バイパス スイッチの操作モードは常態に置かれ、構内ネットワーキング装置は主要ネットワークと接続されます。電源異常が行われるとき構内ネットワーキング装置からのmainnetworkを隔離するためにモードをとばすように、2x2光学バイパス スイッチは素早く置かれます。
特徴
小型
低い挿入の‐の損失
速い切り替え速度
取付け可能なPCB
単一モード/多モードで利用できる
RoHSの承諾
利用できる産業タイプ
適用
光学ネットワークの保護および復帰
光学ネットワークの監視
再構成可能加えて下さい/低下の多重交換装置
伝送機器の保護
研究開発
波長のルーター
指定
| 変数 | GZ-FSW-2×2B | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.8最高:1.2 | Typ:0.6最高:0.8 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2カスタム化は利用できます。 | |
光学ルート
| 状態1 | 状態2 |
|
|
 |

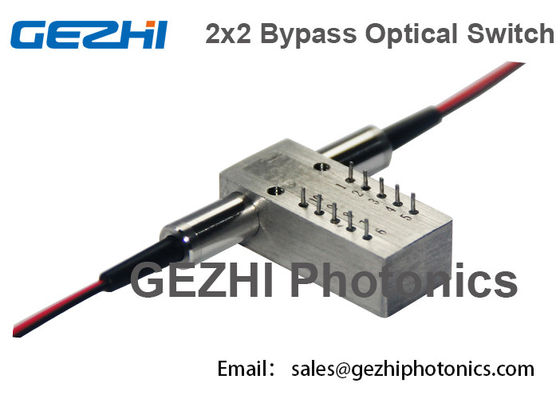

ピン
| 変数 | ピン | 電気ドライブ | 状態センサー | ||||||
| 2×2B | 光学道 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 非掛け金を降ろすこと | P1-P3 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり |
| P1-P4、P2-P3 | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた | |
| 掛け金を降ろすこと | P1-P3 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた | |
順序情報
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
2x2は光学バイパス スイッチ/リレー塗布を選抜します
映像（図1）は光学伝送経路ネットワークです。インターネットとルーターisis間の信号は伝送機器によって送信します。伝送機器に問題がまたは電源遮断にあるとき、信号は送信できません。今度は私達は伝送機器に機能を実現するために2×2バイパス オプティカル スイッチを、統合し、システムおよび他の鎖を保障するために正常な伝達し合う状態にあって下さい。
ビデオ
|
|
