| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x2 Opto機械オプティカル スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

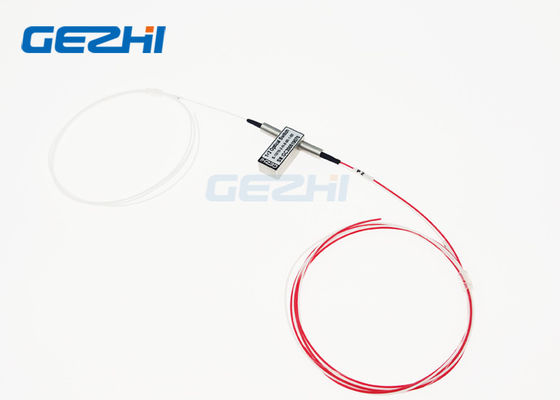

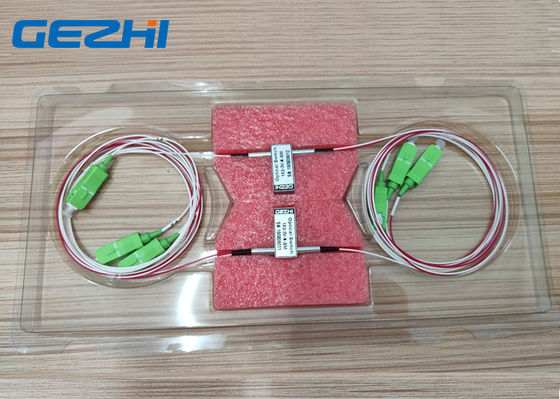

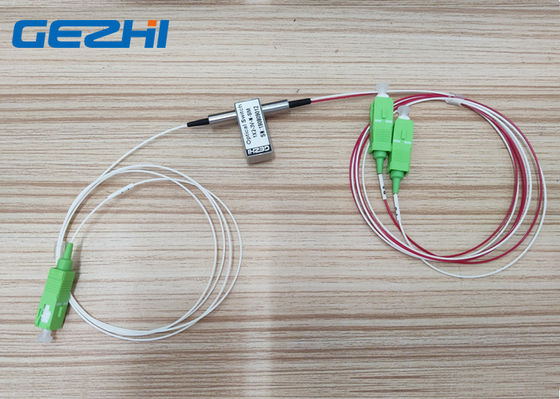

1x2 Opto機械繊維のオプティカル スイッチの広い波長のオプティカル スイッチ
広い波長1260~1650nmのGEZHI 1x2のOpto機械繊維のオプティカル スイッチ。SC/APCの緑のコネクターとのそれ。単一の掛け金を降ろす1x2オプティカル スイッチは3つの繊維および2つの州との標準的な1x2構成です。GEZHI 1x2のOpto機械繊維のオプティカル スイッチは繊維を出力するために選ばれるに入って来る光シグナルの方向を変えることによって光学チャネルを接続します。これは機械構成を使用して達成され、電気制御信号によって活動化させます。
GEZHIはまたMEMSのオプティカル スイッチか他のカスタマイズされたオプティカル スイッチを供給できます。照会への歓迎。
特徴
光学道でエポキシなし
適用
波長のルーター
研究開発
再構成可能加えて下さい/低下の多重交換装置
伝送機器の保護
光学ネットワークの監視
光学ネットワークの保護および復帰
指定
|
変数 |
GZ-FSW-1×2 | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動の波長 | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.8最高:1.2 | Typ:0.5最高:1.0 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
|
電源 |
V | 3.0か5.0 | |
| 寿命 | 時間 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+80 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27× （W） 12.0× （H） 8.2 | |
注:1.カスタム化は利用できます。
2. コネクターなしで指定されて、コネクターごとの付加的な0.2dB損失を加えれば。
光学ルート
| 状態1 | 状態2 |
|
|
 |
ピン
| タイプ | Pin | 電気ドライブ | 状態センサー | ||||||
| 1×2 | チャネル | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 掛け金を降ろすこと | P1-P2 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり |
| P1-P3 | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた | |
| 非掛け金を降ろすこと | P1-P2 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり |
| P1-P3 | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた | |
次元
1x2オプティカル スイッチの順序情報
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
ビデオ
|
|
