| ブランド名: | GEZHI or OEM |
| モデル番号: | GZ-FSW-D2x2B |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

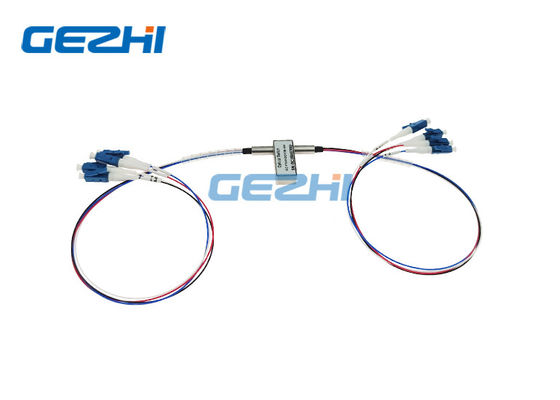

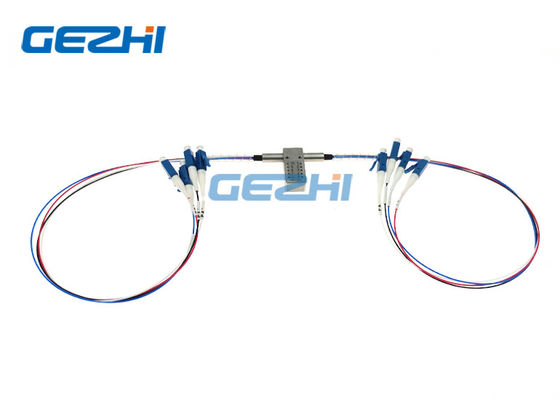

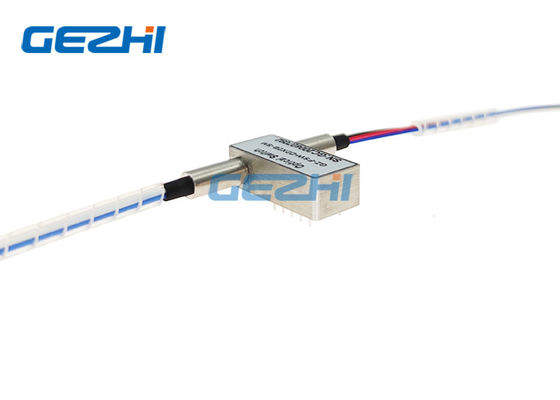

ノンブロッキング4x4光学バイパス スイッチの二重2x2機械オプティカル スイッチ
GEZHI Photonics Co.の株式会社の4x4のオプティカル スイッチは入出力チャネル間の相互接続およびバイパス機能を提供するように設計されている。それは優秀な挿入損失、反復性および広い実用温度範囲を提供する。
特徴
低い挿入損失
優秀な反復性
低い混線
低い分極の依存した損失
広い通過帯域
適用
重複の切換え
光学モニタリング システム
光学加え低下の多重交換装置
繊維ネットワークの再構成そして復帰
指定
| モデル | 単位 | GZ-FSW-D2x2B | |
| Operatingwavelength | nm | 850±40/1300±40 | 1260~1620 |
| 波長 | nm | 850&1300 | 1310&1550 |
| 挿入損失 | dB | タイプ:1.0最高:1.5 | |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 十字の話 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電圧 | v | 3.0または5.0±0.5 | |
| 動作寿命 | 時間 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 力の処理 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 （産業タイプは利用できる） | |
| 保管温度 | ℃ | -40~+85 | |
| 繊維色 |
P1、P1:黒いP2、P2:赤い P3、P3:青いP4、P4:白い |
||
| サイズ | mm | 27.0×12×8.2 | |
| 注:1実用温度およびSOPの内で。2つの除くコネクター。 | |||
光学ルート
ピン
| タイプ | 国家 | Pin定義 | 力 | コンディション モニター | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 非掛け金を降ろすこと | P1- P3 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり | |
| P2-P4 | ||||||||||
| B | P1-P1、P2-P2 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| P3-P3、P4-P4 | ||||||||||
| 掛け金を降ろすこと | P1- P3 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり | |
| P2-P4 | ||||||||||
| B | P1-P1、P2-P2 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
順序情報
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
