| ブランド名: | GEZHI or OEM |
| モデル番号: | GZ-FSW-2x2A |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |
2x2十字/棒Mechanialのオプティカル スイッチ モジュール
GEZHI Photonics Co.の株式会社の2x2のオプティカル スイッチはクロスバー交換機である。それに2つの（2x2）港によって2がある。スイッチは十字の状態と棒間の光シグナルの港の関係を同時に変える。この装置に構成可能OADM、光学首都圏ネットワークが、またはテスト/モニター装置で広い適用ある。
単一モード繊維（9/125ミクロン）が付いている2x2十字/棒オプティカル スイッチまたはマルチモード・ファイバは提供することができる。タイプの掛け金を降ろすか、または非掛け金を降ろすことは利用できる。このスイッチに低い挿入損失、高いチャネルの分離、広い波長範囲がある。
特徴
適用
指定
|
変数
|
GZ-FSW-2×2A | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | タイプ:0.8最高:1.2 | タイプ:0.7最高:1.0 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 次元 | mm | （L） 55.0× （W） 30.0× （H） 12.8カスタム化は利用できる。 | |
光学ルート
順序情報
GZ-FSW-2×2A-X-xx-x-x-x-xx-x-x
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

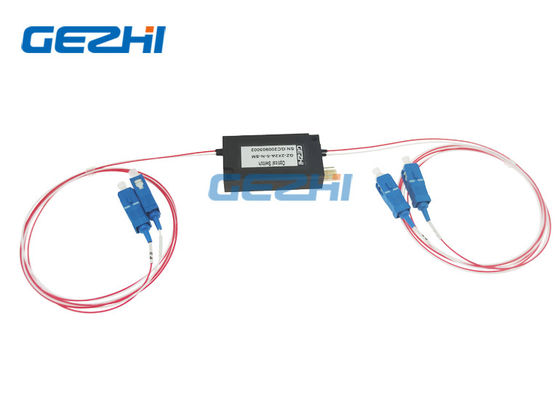

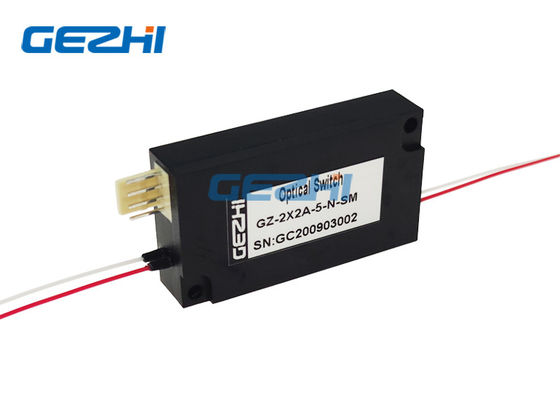

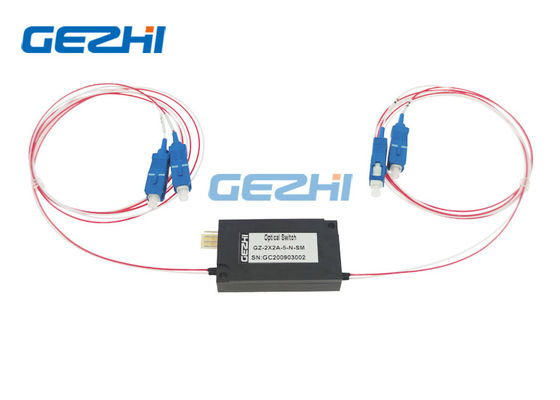

2x2十字/棒オプティカル スイッチ モジュール映像
ビデオ
|
|
