| ブランド名: | GEZHI or OEM |
| モデル番号: | GZ-FSW-1x1 |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

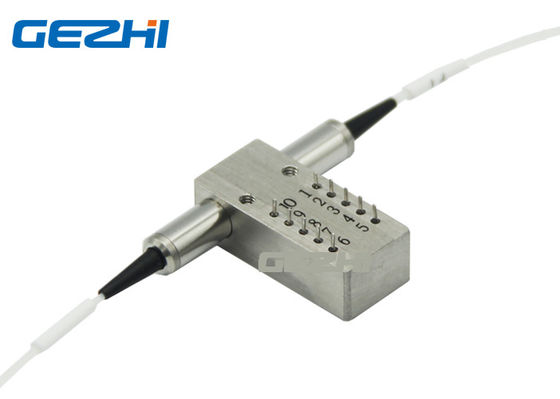

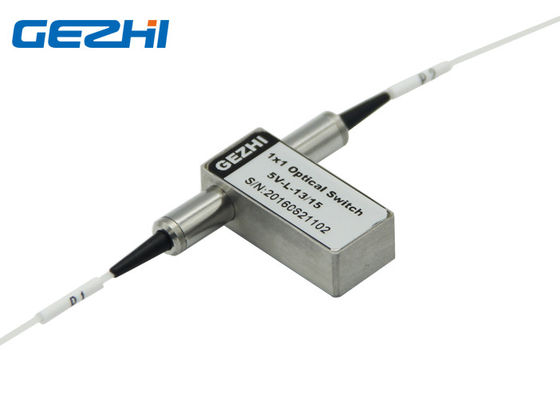

1x1繊維のオプティカル スイッチのオン/オフ シャッターは光ファイバー スイッチの掛け金を降ろしました
GEZHIの1x1繊維のオプティカル スイッチは光ファイバーの通信網および測定の器械の使用のために設計されています。選択式に繊維光学の送電線の光学力を送信するか、方向を変えるか、または妨げる1x1オン/オフ シャッターによって掛け金を降ろされるスイッチは2つの港から成っています。
1x1オン/オフ シャッターによって掛け金を降ろされる光ファイバー スイッチは2つの州の間で選ぶか、または変わるために作動しなければなりません。その結果、それはオプティカル スイッチを作動させるために低い電気エネルギーを消費します。
特徴
短い切換えの時間
コンパクト デザイン、ミニチュア サイズ
低い光学ゆがみ
低い挿入損失
非常に安定した及び信頼できる
光学道でエポキシなし
単一モードか多重モードの任意
広い作動の波長範囲
継ぎ目シールのパッケージ
フェイル・セイフに掛け金を降ろすことおよび非掛け金を降ろすこと
適用
モジュールおよびシステム統合
器械使用、テストおよび測定
繊維センサー
ネットワークの切換え
実験室のR & D
チャネルの妨害
メトロポリタン・エリア・ネットワーク
システム・モニタリング
ネットワークの保護および復帰
指定
| 変数 | GZ-FSW-1×1 | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.5最高:0.8 | Typ:0.5最高:0.8 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2 | |
順序情報
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
ピン
| タイプ | Pin | 電気ドライブ | 状態センサー | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| 掛け金を降ろすこと | P1-P2 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり |
| ライト終わり | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた | |
| 非掛け金を降ろすこと | P1-P2 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり |
| ライト終わり | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた | |
光学ルート
| 状態1 | 状態2 |
 |
|
次元
ビデオ
|
|
