| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x32光ファイバー スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
1x32 SMの光ファイバーのスイッチ・モジュールTTLインターフェイス1310/1550nm FC/PC
GEZHI 1x32 SMの光ファイバースイッチは一種の軽い経路制御装置である。それは多重チャンネルの繊維光学軽い道の切換えを実現できる。1x32光ファイバースイッチはドライブ回路の故障の自己検査機能のモジュール方式にされた設計である。それは多光源/探知器の選択、多重チャンネル繊維の監視および光ファイバーの輸送システムで光ファイバー道の保護等のために使用される。その上、それは屋外ケーブル テスト光ファイバーおよび関連の構成テストおよびmulti-spot光学センサーのモニタリング システムのために光ファイバーの試験制度でも使用される。
GEZHIはまた1x32 2x32のラックマウント式のオプティカル スイッチを供給できる当然、カスタマイズされたオプティカル スイッチは利用できる。
特徴
低損失および高い信頼性
パラレル インターフェイス（TTL）
モジュール方式にされた設計
ドライブ回路の故障の自己検査機能
光学道でエポキシなし
適用
リング ネットワーク
繊維のテスト、光学部品
光学ネットワークのリモート・モニタリング
指定
| 変数 | パラメータ値 |
| モデル | OSW-1X32 |
| 挿入損失 | ≤0.8 dB |
| 波長範囲 | 1260~1650 nm |
| テスト波長 | 1310/1550 nm |
| 繊維のタイプ | SM、9/125um （SMF-28） |
| リターン・ロス | ≥50 dB |
| 混線 | ≥ 70 dB |
| PDL | ≤0.05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| 反復性 | ≤0.02 dB |
| 寿命 | > 107 |
| 転換の時間 | ≤8氏（隣接チャネル） |
| 視覚力 | ≤500 MW |
| コネクター | FC/PC |
| 制御モード | TTL |
| 働く電源 | 5V/500 mA |
| プロダクトSze | 135 x 64 x 46 |
| 実用温度 | -20 +70 ℃への℃ |
| 実用温度 | -40 +85 ℃への℃ |
注:1.カスタム化は利用できる。
Pinの指定
| DB-15オス・コネクタ | |||
| Pinいいえ。 | I / O | 信号 | 記述 |
| 2 | 入力 | D0 |
D0~ D5はチャネル選択Bit0~Bit5、D0低い、D5高いである |
| 3 | 入力 | D1 | |
| 4 | 入力 | D2 | |
| 5 | 入力 | D3 | |
| 6 | 入力 | D4 | |
|
11 |
入力 |
調整 |
TTLの0を運ぶ低レベルの調整。High-levelはチャネル選択 ビット有効であることを意味する。 |
| 7 | 準備ができた | 準備ができたTTL （準備ができたHigh=Not Low=Ready） | |
| 8 | 間違い | TTL、間違いまたは失敗、（High=Error、Low=Noの間違い） | |
| 1,9 | 力 | GND | 地面 |
| 12 | 力 | VCC1 | 5.0±5% VDCのモーター電源（最高500mA） |
| 15 | 力 | VCC2 | 5.0±5% VDCの回路の電源（最高50mA） |
| 4,6,7,8,10,13,14 | NC | NC | 空室 |

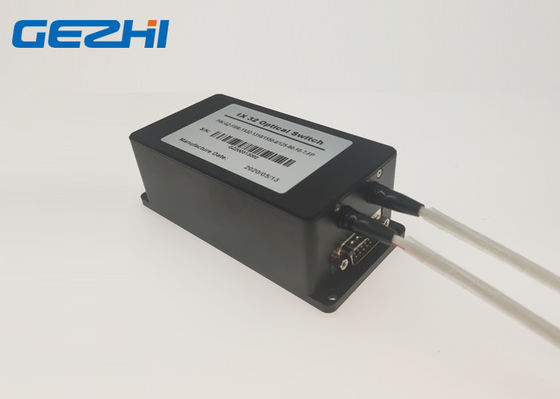

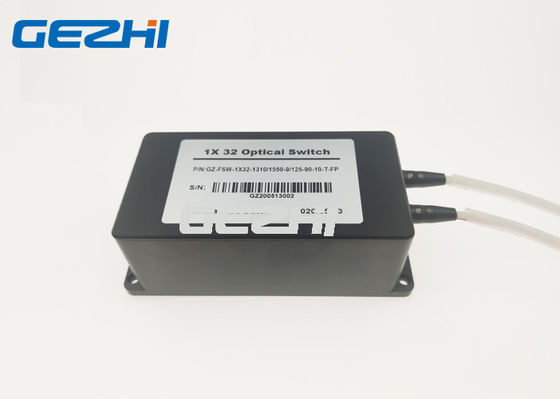

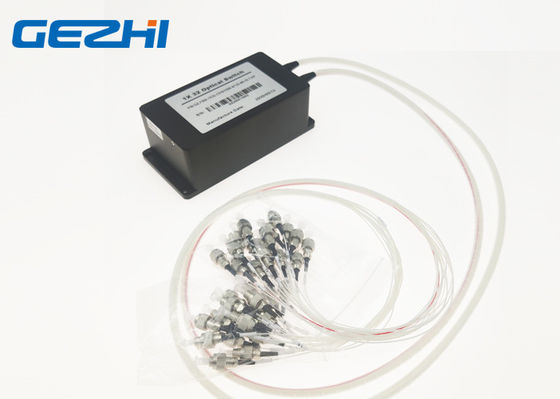

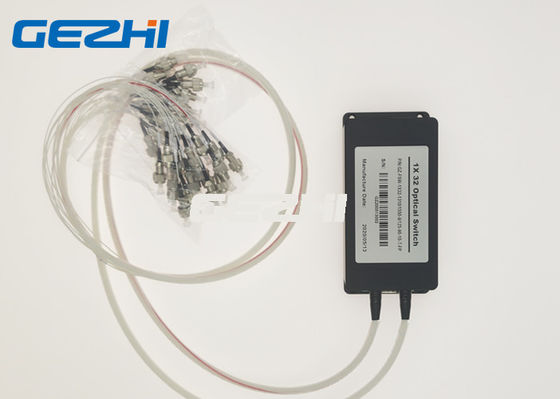

1x32オプティカル スイッチ映像
ビデオ
|
