| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-1x1-13/15 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

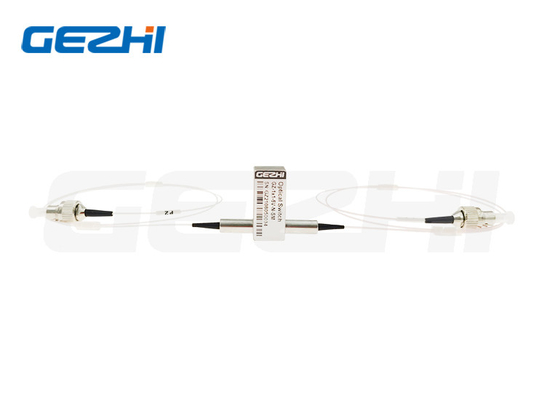

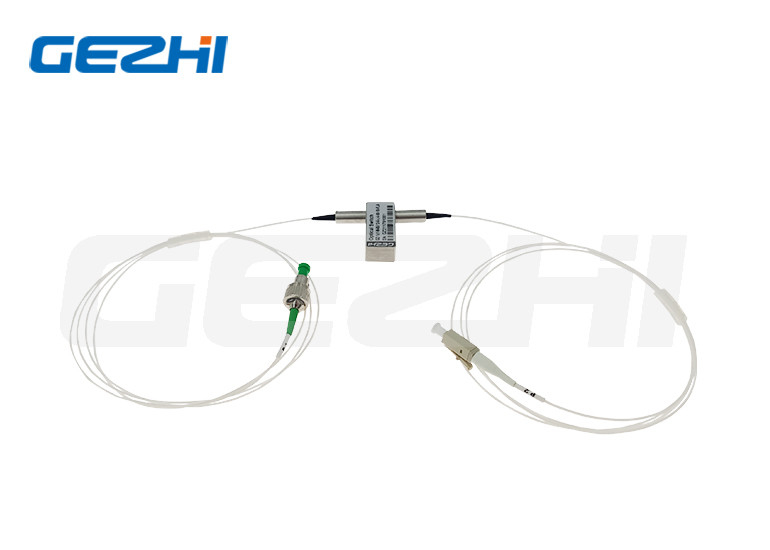

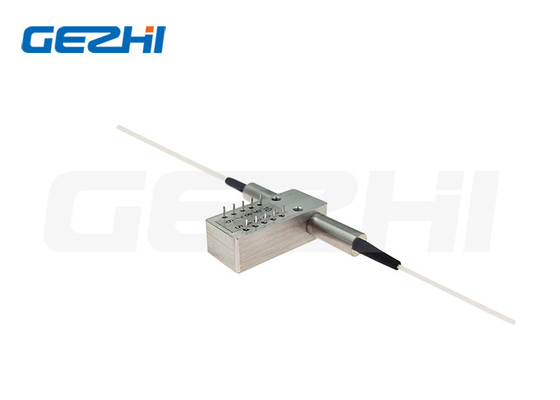

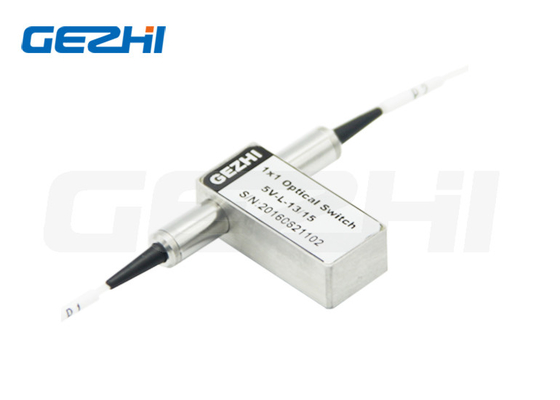

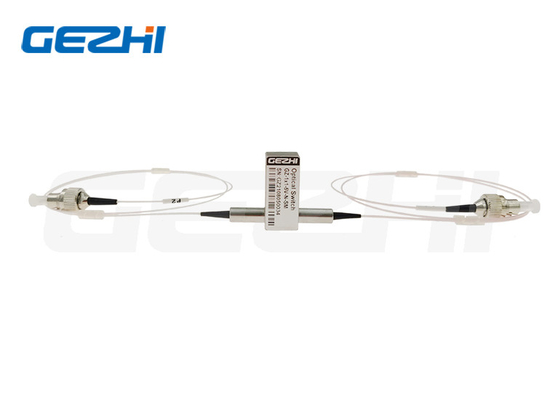

ブロックされたロックメカニカル光学スイッチ 1310nm LC UPC APC 3V 5V 500mW
1x1 オプティカルスイッチ
Gezhi 1x1 オプトメカニカル双方向光ファイバースイッチは,1 つの受信光信号を1 つの出力繊維にリダイレクトすることによって光学チャンネルを接続します.これは光機械の配置を使用して達成され,電気制御信号によって活性化されます.スイッチには電動位置センサーが組み込まれています
薄膜フィルター技術に基づいて 光パッチを変化させる 強力な方法を提供しますこの製品シリーズは,非常にシンプルなプラットフォーム構成で,高い信頼性と低生産コストを提供します.この新しいデザインは,移動部品の位置感度を大幅に削減し,前例のない高い安定性と,比類のない低コストを提供します.
光学経路
機械図
特徴
チャネルブロック
仕様
| パラメーター | 仕様 | ユニット |
| 動作波長 | 1260~1620 (SM) | nm |
| 挿入損失 | ≤10 | dB |
| 波長に依存する損失 | ≤0.25 | dB |
| 極化による損失 | ≤0.05 | dB |
| 温度に依存する損失 | ≤0.20 | dB |
| 返済損失 | SM≥50 | dB |
| クロストーク | SM≥55 | dB |
| 切り替える時間 | ≤8 | ms |
| 繰り返し可能性 | ≤±0.02 | dB |
| 耐久性 | ≥107 | 時数 |
| 稼働電圧 | 3か5か | V |
| スイッチタイプ | 切断しない/切断しない | |
| 動作温度 | -20~+70 | °C |
| 貯蔵温度 | -40~+85 | °C |
| 光学電源 | ≤500 | mW |
| サイズ | 27.0L×12.5W×8.4H | mm |
ピン
| タイプ | 光学経路 | 電気駆動 | 状態センサー | ||||||
| 1×1 | ピン1 | ピン5 | ピン6 | ピン10 | ピン2〜3 | ピン3〜4 | ピン7-8 | ピン8-9 | |
| 固定しない | CUT | - そうだ | - そうだ | - そうだ | - そうだ | 近づいて | オープン | オープン | 近づいて |
| P1-P2 | V+ | - そうだ | - そうだ | GND | オープン | 近づいて | 近づいて | オープン | |
| 固定 | CUT | - そうだ | - そうだ | GND | - そうだ | 近づいて | オープン | オープン | 近づいて |
| P1-P2 | V+ | GND | - そうだ | - そうだ | オープン | 近づいて | 近づいて | オープン | |
注文情報
GZ-1×1-13/15
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維の種類 | 繊維の直径 | 繊維の長さ | コネクタ |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=その他 |
3=3V 5=5V |
L=ロック N=不固定 |
5=50/125 6=62.5/125 9=9/125 X=その他 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=その他 |
1=1m 2=1.5m X=その他 |
0=ゼロ X=その他 |
ビデオ
|
|
