| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-1x1-13/15 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
主に1x1のようなCEx WDM、DWDM、AWG DWDMモジュール、CWDM、フィルターWDM、機械オプティカル スイッチ、1x2、2x2B、2x2F、2x4、4x4、1x4、1x8および1xN多チャネルのオプティカル スイッチ作り出すGEZHI Photonics Co.、株式会社は工場、オプティカル スイッチ装置、MEMSのオプティカル スイッチ、MEM VOA、光学パッチ・コード等である。

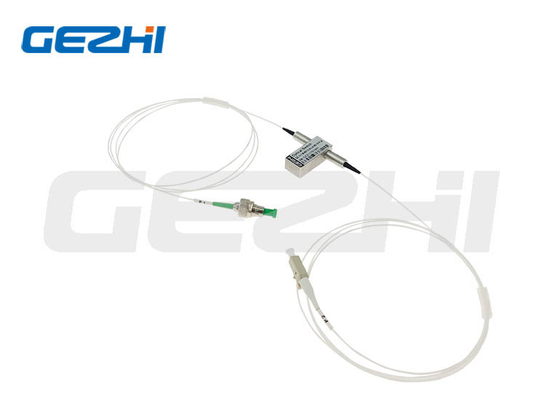

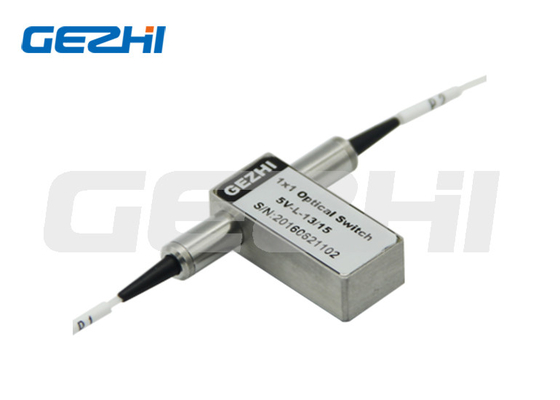

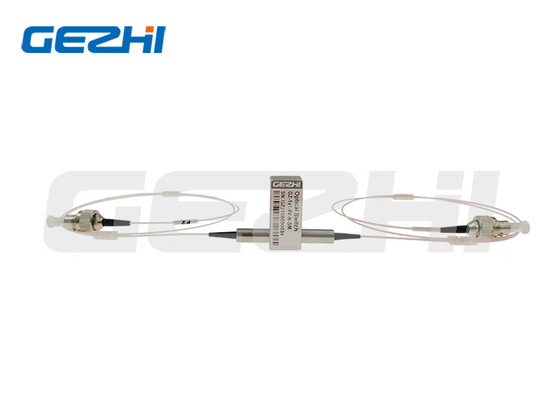

1x1オプティカル スイッチ
1x1オプティカル スイッチは光学道に接続によって接続されるまたは光シグナルを妨げて、プロダクトは光学道を転換する電気的信号によって制御している。優秀な設計はプロダクトを持っている低損失光学の切換えそして保護で広く利用されている高い信頼性の利点を作る、安定性が高く
|
特徴 フェイル・セイフに掛け金を降ろすこと
無比の安価
低い光学ゆがみ エポキシなしの光学道
高い信頼性
|
適用 チャネルの妨害 構成可能加えなさい/低下
システム・モニタリング
器械使用
|
指定
| 変数 | 指定 | 単位 |
| 作動の波長 | 1260~1620 （SM） | nm |
| 挿入損失 | ≤1.0 | dB |
| 波長の依存した損失 | ≤0.25 | dB |
| 分極の依存した損失 | ≤0.05 | dB |
| 温度の依存した損失 | ≤0.20 | dB |
| リターン・ロス | SM≥50 | dB |
| 十字の話 | SM≥55 | dB |
| スイッチ時間 | ≤8 | 氏 |
| 反復性 | ≤±0.02 | dB |
| 耐久性 | ≥107 | 時 |
| 作動の電圧 | 3か5 | V |
| スイッチ タイプ | /掛け金を降ろす非掛け金を降ろすこと | |
| 実用温度 | - 20~+70 | ℃ |
| 保管温度 | - 40~+85 | ℃ |
| 光学力 | ≤500 | MW |
| 次元 | 27.0L×12.5W×8.4H | mm |
順序情報
GZ-1×1-13/15
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
ピン
| タイプ | 光学ルート | 電気ドライブ | 州センサー | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| 非掛け金を降ろすこと | 切りなさい | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P2 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| 掛け金を降ろすこと | 切りなさい | -- | -- | GND | -- | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P2 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
順序情報
GZ-1×1-13/15
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
光学ルート
機械デッサン
ビデオ
|
|
