| ブランド名: | GEZHI or OEM |
| モデル番号: | OSW-1x48-13/15 |
| Moq: | 1pc |
| 価格: | US$289-US$688 |
| 支払条件: | T/T、ウェスタンユニオン |

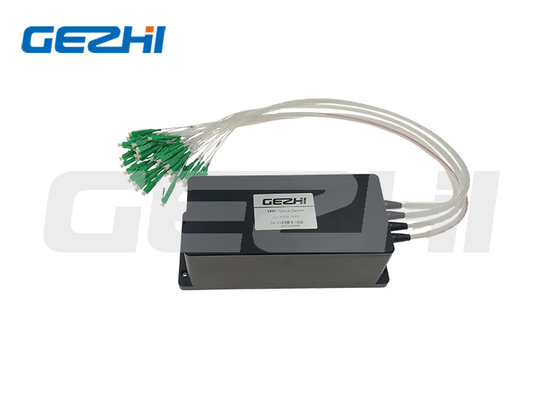

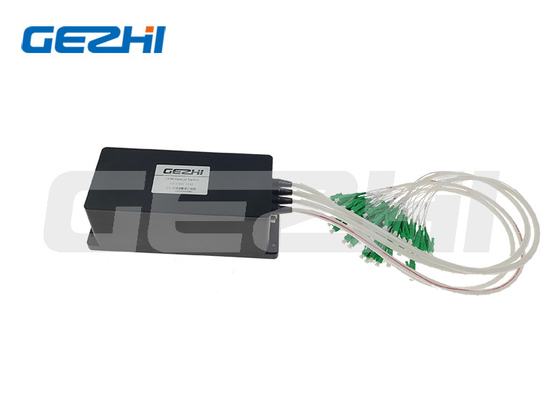

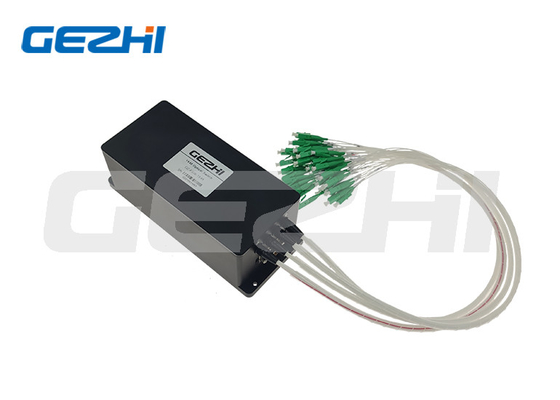

GEZHI 1×48 マルチチャネル光ファイバースイッチは,光ファイバー伝送システムにおいて,光路切り替え能力を持つ機能的部品である.複数の光源/検出器の選択に使用される繊維と部品のテスト,屋外ケーブルのテスト,光ファイバーのテストシステム,複数のスポットの光センサーモニタリングシステム.
| 特徴 | 申請 |
|---|---|
| 128 種 以上 の チャンネル | リングネットワーク |
| 低損失,高い信頼性 | オプティカルネットワークの遠隔監視 |
| パラレルインターフェイス (TTL) | ファイバー,光学部品の試験 |
| モジュール化設計 | |
| 光路上ではエポキシを含まない |
| パラメータ | ユニット | GZ-FSW-1 ×N |
|---|---|---|
| 挿入損失 | dB | 1 < N ≤ 45:タイプ:0.8 最大:1.0 45 < N ≤ 88:タイプ: 1.2 最大:15 88 < N ≤ 128:タイプ: 1.5 最大:18 |
| 波長範囲 | nm | 850±40 / 1300±40 1260~1650 試聴する |
| 試験波長 | nm | 850 / 1300 1310 / 1550 |
| 返済損失 | dB | MM ≥30 SM ≥50 |
| 横断音声 | dB | ≥55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| TDL | dB | ≤0.25 |
| 繰り返し可能性 | dB | ≤ ±0.05 |
| 耐久性 | サイクル | ≥100万 |
| 切り替える時間 | ms | ≤ 10 (隣接チャンネルのシーケンス切り替え時間) |
| 光学電源 | mW | ≤500 |
| 動作温度 | °C | -20 ~ +70 |
| 貯蔵温度 | °C | -40 ~ +85 |
| 相対 の 湿度 | % | 5 ~ 95 |
| サイズ | mm | 135×40×32 (N≤4) 135×64×32 (N≤12) 184×78×66 (N≤45) 184×156×66 (N≤88) 140×77.5×32 (N≤16) |
| チャンネル | 繊維の種類 | 試験波長 | 管の種類 | 繊維の長さ | コネクタ |
|---|---|---|---|---|---|
| 1 ~ 128 | SM: SM, 9/125 M5:MM,50/125 M6:MM, 62.5/125 X: その他 |
850: 850nm 1310: 1310nm 15501550nm 13/15:1310/1550nm X:その他 |
90900m 20:2.0mm 30:3.0mm X: その他 |
05:0.5m 10: 1.0m 151.5m X: その他 |
OO:ない FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP: ST/PC STA:ST/APC LP: LC/PC LA: LC/APC X: その他 |
|
|
