| Brand Name: | GEZHI or OEM |
| モデル番号: | 2x2B SM13/15 5N |
| Moq: | 1PC |
| 価格: | 交渉可能 |

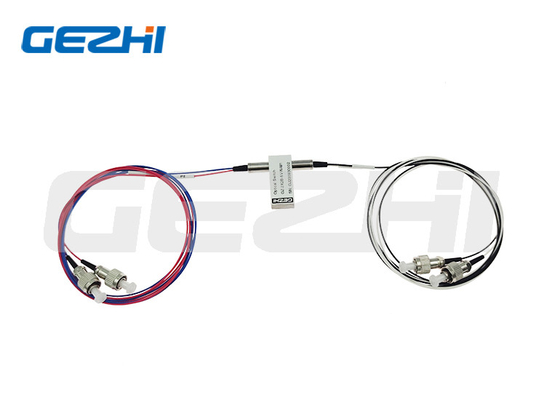

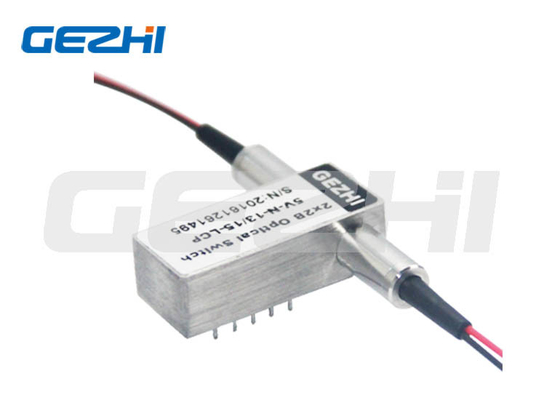

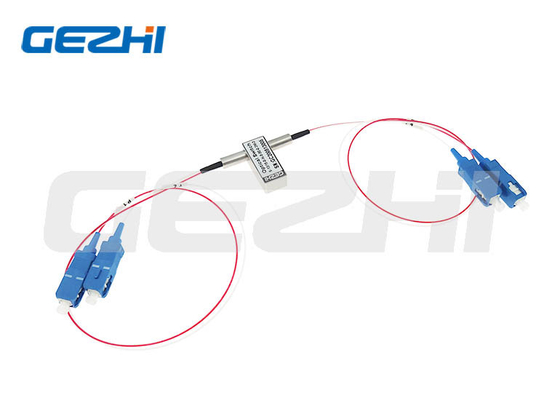

2x2 バイパス光機械光スイッチ
2x2B光機械双方向光ファイバースイッチは,2つの受信光信号を2つの出力繊維にリダイレクトすることによって光学チャンネルを接続する.これは光機械の配置を使用して達成され,電気制御信号によって活性化されます.スイッチには電動位置センサーが組み込まれています 薄膜フィルター技術に基づいて 光パッチを変化させる強力な方法を提供していますこの製品シリーズは,非常にシンプルなプラットフォーム構成で,高い信頼性と低生産コストを提供します.この新しいデザインは,移動部品の位置感度を大幅に削減し,前例のない高い安定性と比類のない低コストを提供します.
| 特徴: | 応用: |
|
低挿入損失 |
ネットワーク切換 |
|
波長幅が広い範囲 |
システム監視 |
|
低断音 |
チャネルブロック |
|
高い安定性,高い信頼性 |
モジュールとシステム統合 |
|
光路上ではエポキシを含まない |
メトロポリタン地域ネットワーク |
| 固定・非固定 | ネットワークの保護と復元 |
技術パラメータ
| パラメータ | ユニット | GZ-FSW-2×2B | |
| 波長範囲 | nm | 850±40/1300±40 | 1260・1650 |
| 動作距離 | nm | 850/1300 | 1310 年 1550 年 |
| 挿入損失 | dB | タイプ:0.8 マックス1.2 | タイプ:0.6 最大:0.8 |
| 返済損失 | dB | MM≥30 SM≥50 | |
| 横断音声 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 繰り返し可能性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5か0 | |
| 生涯 | 時数 | ≥107 | |
| 切り替える時間 | ms | ≤8 | |
| トランスミッションパワー | mW | ≤500 | |
| 動作温度 | °C | -20+70 | |
| 貯蔵温度 | °C | -40+85 | |
| 体重 | g | 16 | |
| サイズ | mm | (L) 27.0×(W) 12.0×(H) 8.2 | |

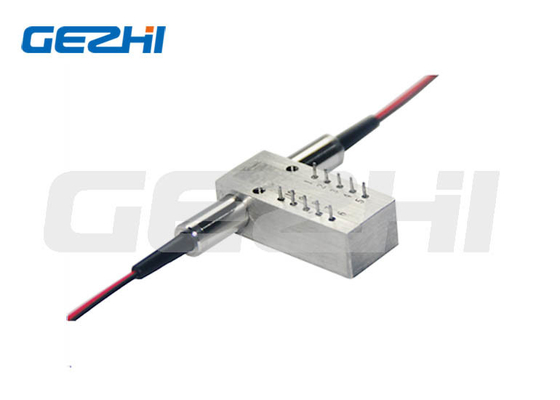

ピン
| パラメータ | ピン | 電気駆動 | ステータスセンサー | ||||||
| 2×2B | 光学経路 | 1 | 5 | 6 | 10 | 2〜3 | 3〜4 | 7〜8 | 8〜9 |
| 鍵をつけない | P1-P3 | - そうだ | - そうだ | - そうだ | - そうだ | 近づいて | オープン | オープン | 近づいて |
| P1-P4,P2-P3 | V+ | - そうだ | - そうだ | GND | オープン | 近づいて | 近づいて | オープン | |
| 固定 | P1-P3 | - そうだ | - そうだ | GND | V+ | 近づいて | オープン | オープン | 近づいて |
| P1-P4 P2-P3 | V+ | GND | - そうだ | - そうだ | オープン | 近づいて | 近づいて | オープン | |
光学経路
よくある質問
Q1 についてサンプル注文はできますか?あなたのMOQは何ですか?
