| Brand Name: | GEZHI or OEM |
| モデル番号: | D1x2 SM13/15 5N |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

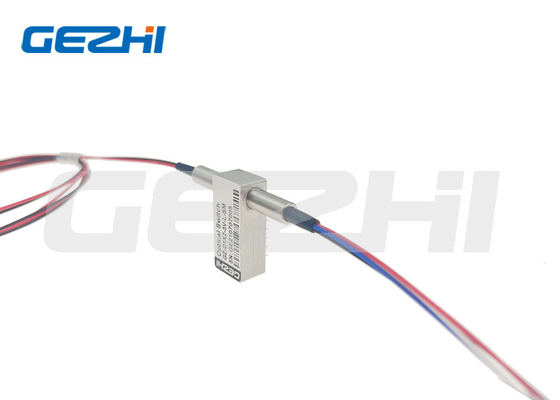

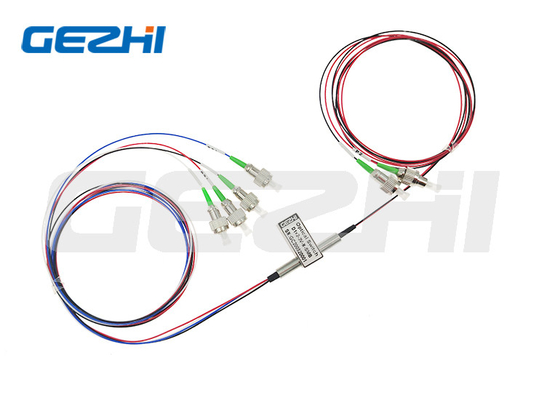

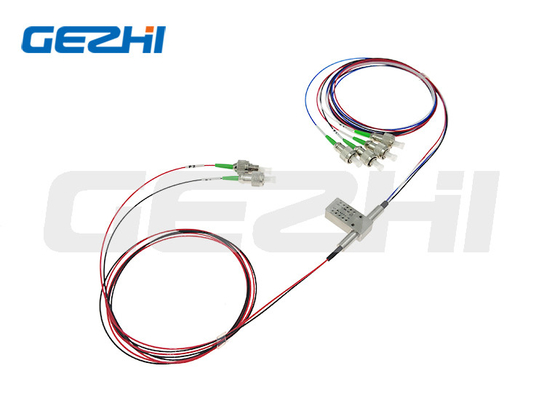

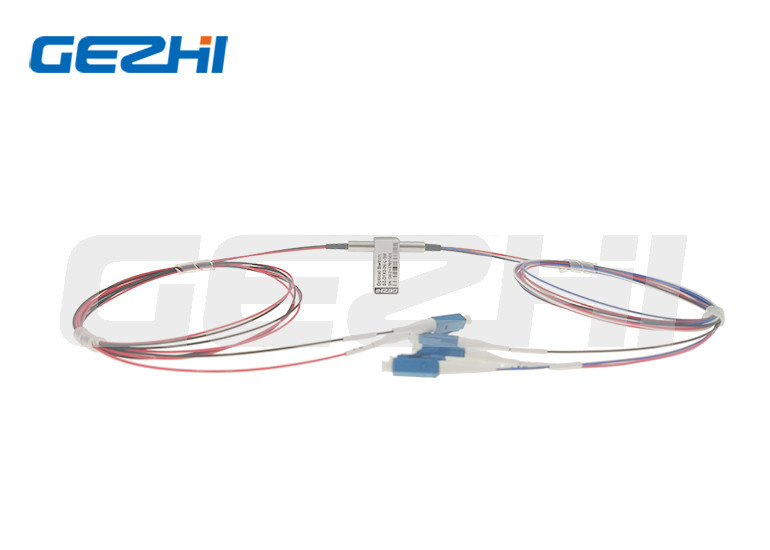

二重1x2 Opto機械オプティカル スイッチ
記述
D1x2 Opto機械二方向の繊維光学スイッチは4つの出力繊維に2つの入って来る光シグナルの方向を変えることによって光学チャネルを接続する。これはopto機械構成を使用して達成され、電気制御信号によって活動化させる。スイッチは電気位置センサーを統合した。軽いパッチを変える強い方法を提供する薄膜フィルター技術に基づいて、この一連のプロダクトに高い信頼性および低い生産費を提供する徹底的に簡単だったプラットホーム構成がある。この新しい設計はかなり可動部分の位置の感受性、提供の前例のない安定性が高い、また無比の低いコストを削減する。
| 特徴 | 適用 |
| 低い挿入損失 | メトロポリタン・エリア・ネットワーク |
| 広い波長範囲 | LaboratorySystemのR & D |
| 低い混線 | 構成可能モニター |
| 安定性が高く、高い信頼性 | OADMの構成のテスト |
| 光学道でエポキシなし | |
| 掛け金を降ろすことおよび非掛け金を降ろすこと |
製品仕様書
| 変数 | GZ-FSW-D1x2 | ||
| 波長範囲 | nm | 670~980 | 1260~1650 |
| テストの波長 | nm | 850±40/1300±40 | 1310/1550 |
| 挿入損失 | dB | タイプ:1.0最高:1.5 | タイプ:1.0最高:1.5 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時間 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 操作の温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27× （W） 12× （H） 8.2 （±0.2mm）カスタム化は利用できる | |
電気
| 指定 | 電圧 | 現在 | 抵抗 |
| 5V掛け金を降ろすこと | 4.5~5.5 | 36~44mA | 125Ω |
| 5V非掛け金を降ろすこと | 4.5~5.5 | 26~32mA | 175Ω |
| 3V掛け金を降ろすこと | 2.7~3.3 | 54~66mA | 50Ω |
| 3V非掛け金を降ろすこと | 2.7~3.3 | 39~47mA | 70Ω |
良質及び安定性材料
|
松下電器産業の元の新しく、安定したリレーを使用しなさい
|
高い信頼できるプリズムを使用しなさい
|
使用良質Cレンズおよびコリメーター |
プロダクト細部
ビデオ
|
|
