商品の詳細:
お支払配送条件:
|
| 波長: | 1379/1397/1550/1626nm | ライン・タイプ: | 単一繊維 |
|---|---|---|---|
| 適用: | WDMネットワーク | コネクター: | FC/APC |
| ハイライト: | 分極の維持フィルターDWDM,FC APC PM DWDM |
||

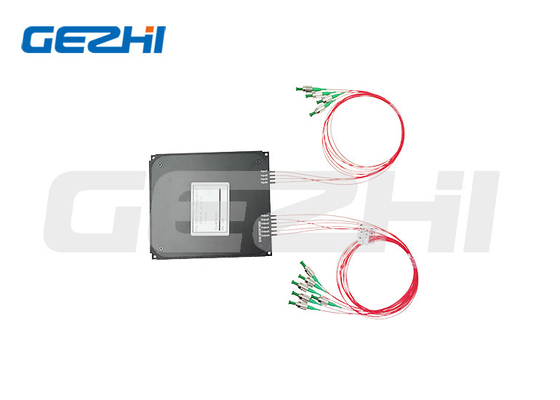

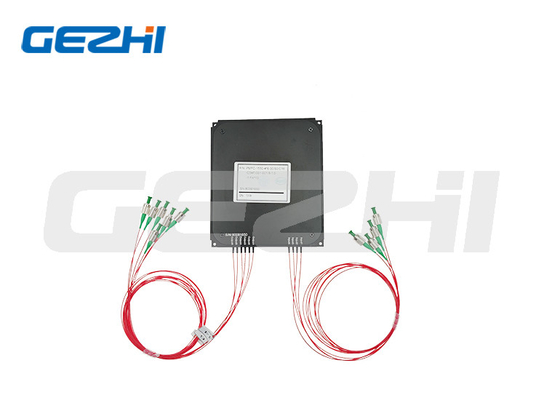

DWDMネットワークのためのDWDMを維持する安定性が高いおよび信頼性の分極
記述
分極維持フィルターDWDMは低いILと、ハイ リターンの損失、高い絶滅の比率および優秀な環境の安定性および信頼性特徴付けられる。それらは分極維持繊維のアンプ、DWDMネットワークおよび高速通信システムおよび器械使用の塗布にとって理想的である。
特徴
低い挿入損失
高い絶滅の比率
高いチャネルの分離
安定性が高く、信頼性
適用
チャネルは加えたり/低下
DWDMネットワーク
繊維の光学アンプ
繊維光学システム
性能指定
| 変数 | 単位 | 価値 | |||||
| チャンネル番号 | / | 4CH | 8CH | 16CH | |||
| 中心の波長 | nm | ITUの格子 | |||||
| チャネル・スペーシング | GHz | 50GHz;100GHz;200GHz | |||||
| チャネル通過帯域（@-0.5dB） | nm | 50GHz:>0.1;100GHz:>0.22;200GHz:>0.5 | |||||
| 挿入損失 | dB | ≤2.0 | ≤3.2 | ≤5.0 | |||
| 分離 | 隣接した | dB | ≥25 | ||||
| Non-adjacent | dB | ≥35 | |||||
| 絶滅の比率 | dB | ≥18 | |||||
| リターン・ロス | dB | ≥50 | |||||
| 波長の熱安定性 | nm/℃ | ≤0.003 | |||||
| 挿入損失の熱安定性 | dB/℃ | ≤0.005 | |||||
| 最高力の処理（CW） | W | 0.3、1、か2 | |||||
| 抗張負荷 | N | ≤5 | |||||
| 実用温度 | ℃ | -5~+75 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
| パッケージ次元 | mm | 100x80x10 | 100x80x10 | 120x80x18 | |||
注:1.Above指定はコネクターなしに装置のため、コネクターとである、ILはより高い0.3dBであるリターン・ロスはとの5dBを減らすことであり、絶滅の比率は2dBを減らす。
2. >10Wの高い発電の適用のために、私達は脱熱器パッケージを使用する
そこの3.Ifは脈拍の適用、パルス エネルギーおよびピーク期の電力を私達に知らせて確実であるためにである。
発注情報PMDWDM
| ①チャネルSpacking | 050=50GHz;100=100GHz;200=200GHz |
| ②チャンネル番号; | 04=1x4;08=1x8;16=1x16 |
| ③最初チャネルの波長: | C21=1560.61nm;C23=1558.98nm;S=Specify |
| ④最後のチャネルの波長: | C21=1560.61nm;C23=1558.98nm;S=Specify |
| ⑤働く軸線: | B=Bothの軸線の働き;F=Slowの軸線の働きは、速い軸線妨げた |
| ⑥繊維のタイプ: | PM1550;S=Specify |
| ⑦力の処理: | 0L=0.3W;01=1W;02=2W |
| ⑧パッケージ次元: | A1=100x80x10mm;A2=120x80x18mm;S=Specify |
| ⑨ピグテールのタイプ: | 00=bare繊維;09=900um緩い管 |
| ⑩繊維の長さ: | 08=0.8m;10=1m;S=Specify |
| ⑪コネクターのタイプ: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Specify |
