超低挿入損失、高い偏波消光比、広い動作温度範囲を備えた偏波維持融合型 WDM

Name: 超低挿入損失、高い偏波消光比、広い動作温度範囲を備えた偏波維持融合型 WDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3ポートTGG偏波保持光サーキュレータ
Price: 438.00 USD
Availability: InStock

ブランド名:	GEZHI or OEM
モデル番号:	3ポートTGG偏波保持光サーキュレータ
Moq:	1個
価格:	US$188-US$688
納期:	2～3週間
支払条件:	T/T、ウェスタンユニオン

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE RoHS,ISO9001

書類:

PM Fused WDM 488~840.pdf

コネクタの種類:

FC/SC/LC...

動作波長:

488/532、488/633、532/633、532/780、633/780、633/840nm

挿入損失:

≤1.0~1.2 dB 裸ファイバ

分離:

≥13~18dB

絶滅の比率:

≥18dB

最大CWパワー:

0.1～0.3W

動作温度:

-40 °Cから+85 °C

パッケージの詳細:

紙箱

供給の能力:

2000個/月

製品説明

WDMを保持する偏振 (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm)

製品概要

Our Polarization Maintaining Fused Biconical Taper (PM FBT) WDMs are bidirectional fiber optic components engineered to multiplex and demultiplex two distinct visible laser wavelengths while fully preserving polarization state across both fiber axesこの装置は,可視光ファイバーレーザーシステム,生物光学顕微鏡,繊維増幅器と光学試験機器.

このシリーズは6つの標準波長組み合わせをサポートしています: 488/532, 488/633, 532/633, 532/780, 633/780,および 633/840 nm.各モデルは,高い偏振消滅比を保証するために,専用PMパンダ繊維 (PM460-HPまたはPM630-HP) と前もってマッチされています.両極化軸は動作中に完全に機能し,正常な作業条件下では,いずれの軸もブロックされません.

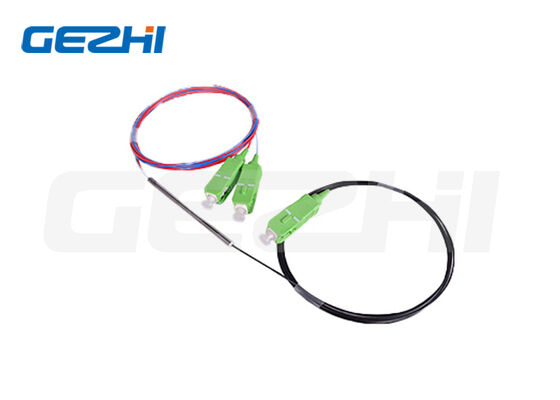

デバイスは,裸繊維または,FC/APC,FC/UPC,SC/APCまたはSC/UPCコネクタをオプションで提供し,Ø900μmの緩いチューブパッケージで終了します.すべてのユニットは,一貫した損失を保証するために出荷前に100%光学テストを受けます隔離と偏振性能

主要な特徴

波長帯域幅 ±5 nm の全域で極低の挿入損失 (≤1.0~1.2 dB 裸繊維)
長波長可視コンビネーションでは,高ポート隔離が18dBまで
高い偏振消滅比 ≥18 dB 信頼性の高いPMシステムアライナメント
逆反射レーザーの不安定性を抑制するための超高回帰損失 ≥55 dB
広範囲の動作温度: -40 °Cから +85 °C,工業環境と実験室環境
複数のCW電源処理評価は,異なるレーザーアプリケーションのために0.1Wから0.3Wまで
二軸アクティブ設計,偏振軸遮蔽なし

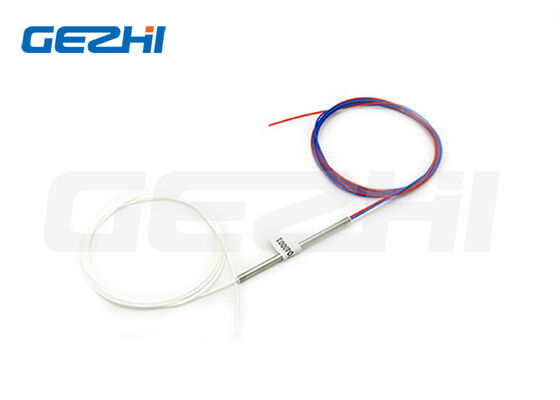

2つの標準的な金属ホイスの寸法: Φ3.0×60 mm (裸繊維) / Φ3.0×70 mm (900 μmの松散管)
パーソナライズできるピグテール長さ,ファイバータイプ,波長ペア,接続端
標準繊維のピグテイルでは 5 N までの張力負荷耐性
RoHS に準拠した固体金属包装優れた機械的安定性

典型的な用途

可視波長ファイバーレーザーとポンプレーザー組み合わせシステム
偏振維持する光ファイバー増幅器
オプティカル・テスト&測定ラボ機器
コンフォカルの顕微鏡,フローレスセンスのイメージング&バイオフォトニクス機器
可視光ファイバーセンサーシステム
多波長レーザー配送経路

完全な光学・機械仕様

すべての性能データは,コネクタのない裸の繊維組で測定されたものです.

パラメータ	ユニット	価値観
波長作戦	nm	488/532	488/633 その他	532/633	532/780	633/780	633/840 について
波長帯域幅	nm	±5	±5	±5	±5	±5	±5
挿入損失 (裸繊維)	dB	≤12	≤12	≤10	≤10	≤10	≤10
孤立	dB	≥13	≥15	≥15	≥18	≥18	≥18
絶滅率	dB	≥18	≥18	≥18	≥18	≥18	≥18
対応するPMファイバータイプ	ほら	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
最大 CW 光電源	W	0.1	0.1	0.2	0.3	0.3	0.3
収益損失 (すべてのモデル)	dB	≥55
最大引き力負荷	N	≤5
動作温度	°C	-40 ~ +85
貯蔵温度	°C	-40 ~ +85
標準パッケージサイズ	mm	Φ3.0×60 (裸繊維) / Φ3.0×70 (900 μm の緩いチューブ)

重要な仕様注記

ファイバーコネクタが装備されている場合:挿入損失は0.3dB増加,帰帰損失は5dB減少,消滅比は2dB減少.
このPM融合WDMは,両極化軸を同時にサポートします. 動作中に極化軸がブロックされません.

注文コードの分解

モデル形式: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

ポート構成: 102 = 1×2 両方向WDM
波長ペア: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = カスタム指定
ファイバータイプ:PM460,PM630;S = オーダーメイド指定
パッケージの寸法:S3 = Φ3.0×60 mm;S4 = Φ3.0×70 mm;S = カスタム指定
ピンテール型: 00 = 裸の繊維 09 = 900 μm ローズチューブ
繊維長: 08 = 0.8 m; 10 = 1 m; S = オーダーメイド指定
コンネクタタイプ: FA = FC/APC; FP = FC/UPC; SA = SC/APC; SP = SC/UPC; S = カスタム指定

例モデル番号

PMFUWDM-102-633/780-PM630-S4-09-10-FA
意味: 1×2 WDM, 633/780 nm, PM630-HPファイバー, Φ3.0×70 mm ハウジング, 900 μm ゆるいチューブ, 1 m ファイバー, FC/APC コネクタ

よくある質問 (FAQ)

Q1: このPM WDMはマルチプレックスとデマルチプレックスの両方に使用できますか?

A: はい.コンポーネントは完全に両方向です.共通のポートで2つのレーザー波長を組み合わせたり,二重波長入力を2つの単一波長出力腕に分割したりします.

Q2:コネクタが光学性能にどう影響する?

A: すべての接続版は,軽度の性能低下を導入します. +0.3 dBの挿入損失, -5 dBの帰帰損失, -2 dBの消耗比は,裸のファイバーユニットと比較して.処理能力は変わっていない.

Q3: PM460-HPと PM630-HPの繊維の違いは何ですか?

A: PM460-HPは,より短い可視波長 (488 / 532 / 633 nm) に最適化されています. PM630-HPは,より長い可視波段 (532/780, 633/780,633/840 nm) は,より長い波長で優れた偏振性能を維持するために.

Q4: リストの標準シリーズ以外のカスタム波長組み合わせを提供できますか?

A: オーダーメイドの波長ペア,高電力アップグレード,延長ファイバー長,代替コネクタタイプ (LC,ST,MU) は技術的な問い合わせにより利用できます.OEMハウジングマークサービスもサポートされています..

Q5: 繊維のピグテイルに許容される最大引き力は何ですか?

A: 定数最大拉伸負荷は 5 N です.過剰な拉伸は,溶融した角領域を損傷し,光学性能を永久に低下させます.

Q6: 長期使用に適した温度範囲は?

A: -40 °C から +85 °C の連続動作.保存温度は動作範囲に一致します.金属包装内部の凝縮を避けます.

下の CTA コピー

実験室のサンプルや大量OEM注文の報考を依頼します. 当社の技術チームはカスタム波長,電力,パッケージの変更を支援することができます. sales@gezhiメールで連絡してください.迅速なサポートとリードタイム確認のために.
