| ブランド名: | GEZHI or OEM |
| モデル番号: | PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX |
| Moq: | 1個 |
| 価格: | US$188-US$688 |
| 納期: | 2～3週間 |
| 支払条件: | T/T |

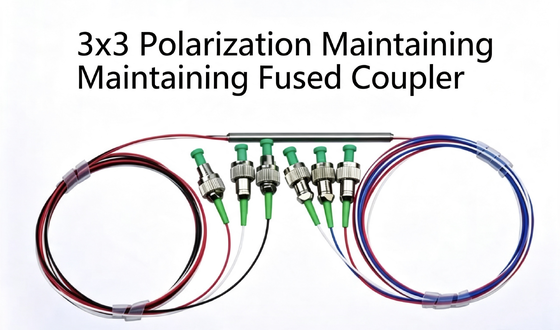

当社の3x3 PM融着カプラは、Gezhi Photonicsが高度な融着バイコニカルテーパー技術により製造した偏波保持光ファイバー分岐器です。この3x3 PMファイバーカプラは、入力光を3つの均等な33/33/33%の出力ポートに均等に分割し、軸シールドなしで高速および低速の偏波軸の両方を完全にサポートします。複数の一般的なレーザーおよび通信波長で利用可能で、超低挿入損失、高リターンロス、優れた偏波消光比を備え、コヒーレント光通信、電力監視システム、精密光ファイバーテスト機器に広く展開されています。
| パラメータ | 単位 | 値 | |||||
|---|---|---|---|---|---|---|---|
| タイプ | 3x3 | ||||||
| 中心波長 | nm | 780 | 980 | 1030 | 1064 | 1310 | 1550 |
| 動作波長帯域幅 | nm | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| 最大過剰損失 | dB | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 |
| 消光比 | dB | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 |
| カップリング比 | % | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 |
| カップリング比許容誤差 | % | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| 最小リターンロス | dB | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| 最大CW電力処理能力 | W | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 |
| 引張荷重 | N | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| 動作温度 | ℃ | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 |
| 保管温度 | ℃ | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| 標準パッケージサイズ | mm | 3×60mm (ベアファイバー) / 4×70mm (900μmルースチューブ) | |||||
重要事項
PM融着カプラは両方の偏波軸をサポートし、いずれかの軸をブロックすることはできません。標準の消光比テストは低速軸で行われます。
上記の仕様は、ファイバーコネクタなしのベアデバイスに適用されます。コネクタが装備されている場合: 挿入損失は0.3dB増加し、リターンロスは5dB減少し、消光比は2dB低下します。
10Wを超える高出力シナリオについては、リクエストに応じてヒートシンクパッケージが利用可能です。
パルスレーザーアプリケーションで使用する場合は、カスタマイズされた設計のためにパルスエネルギーとピークパワーを提供してください。
標準3x3 PMカプラハウジング、6つのファイバーポート: Port1、Port2、Port3を入力グループ、Port4、Port5、Port6を出力グループとします。各金属パッケージには追跡用のシリアル番号が印刷されています。
モデル形式: PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| 位置 | コード項目 | オプションコードと説明 |
|---|---|---|
| ① | 波長 | 780 = 780nm 980 = 980nm 1030 = 1030nm 1064 = 1064nm 1310 = 1310nm 1550 = 1550nm S = カスタム指定波長 |
| ② | 構成タイプ | 33 = 3×3 PM融着カプラ |
| ③ | ファイバータイプ | PM780 / PM980 / PM1060 / PM1300 / PM1550 S = カスタムファイバータイプ |
| ④ | 電力処理能力 | 0L = 0.5W 01 = 1W 02 = 2W |
| ⑤ | パッケージ寸法 | S3 = 3.0×60mm S4 = 4.0×70mm S = カスタムパッケージサイズ |
| ⑥ | ピグテールタイプ | 00 = ベアファイバー 09 = 900μmルースチューブ |
| ⑦ | ファイバー長 | 08 = 0.8m 10 = 1m S = カスタムファイバー長 |
| ⑧ | コネクタタイプ | FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = カスタムコネクタ |
Gezhi Photonicsは、3x3 PM融着カプラの完全なカスタマイズをサポートしています:
Gezhi Photonics Co.,Ltdは、偏波保持ファイバーコンポーネント、融着カプラ、ファイバー分岐器、受動光デバイスの専門メーカーです。すべてのPMカプラは出荷前に厳密にテストされており、産業、ラボ、通信のグローバル顧客に安定したパフォーマンスを提供します。
|
|
