| ブランド名: | GEZHI or OEM |
| モデル番号: | PM デュアル ステージ TGG PM 光アイソレータ 780 ～ 1080nm |
| Moq: | 1個 |
| 価格: | US$288-US$988 |
| 支払条件: | T/T、ウェスタンユニオン |

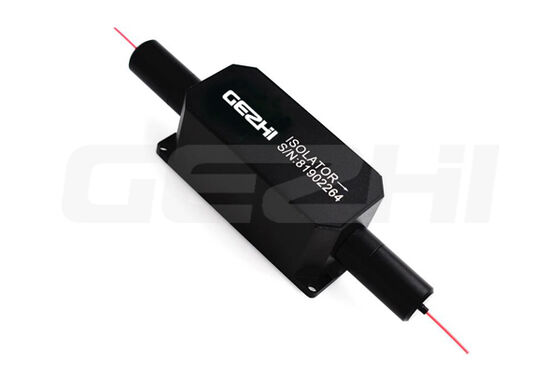

GEZHI Photonicsは,780nm,808nm,850nm,880nm,980nm,1030nm,1064nmおよび1080nmをカバーする高性能の双段階TGGベースのPM光学隔離器を製造しています.この2ポートのマイクロ光学コンポーネントはPMパンダファイバーデザインを採用しています単方向の光伝達を可能にし,反射と反散を効果的に阻害する.
繊維レーザーや 繊維増幅器に広く使われています 繊維レーザーや 繊維増幅器に光学試験器具CWおよびパルスレーザーアプリケーションのためにカスタム波長,ファイバータイプ,コネクタおよび電源評価がサポートされています.
主要な特徴
| パラメータ | ユニット | 標準値 |
|---|---|---|
| 動作波長 | nm | 780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080 |
| 波長帯域幅 | nm | ±5 |
| 挿入損失 (裸繊維) | dB | ≤12 |
| 最小隔離 | dB | ≥55 |
| 絶頂 の 孤立 | dB | ≥65 |
| 絶滅率 | dB | ≥20 |
| 返済損失 | dB | ≥45 |
| 繊維の種類 | ほら | PM780 / PM980 / PM1060 (マッチ波長) |
| マックス CW パワー ハンドリング | W | 0. 5 / 1 / 20 |
| ステージ | ほら | 双段階 |
| 引力負荷 | N | ≤5 |
| 動作温度 | °C | 0 ~ +60 |
| 貯蔵温度 | °C | -10 ~ +75 |
| 標準パッケージの寸法 | mm | 150×28×26 |
| コード位置 | 定義 | 選択肢と説明 |
|---|---|---|
| 1 | ステージタイプ | D = 2 段階 |
| 2 | 動作波長 | 780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080 / S = カスタム指定波長 |
| 3 | 軸のアライナメントモード | B = 両軸が動いている F = ゆっくりとした軸を通過し,速い軸がブロックされる |
| 4 | CW パワー ハンドリング | 0L = 0.5W 01 = 1W 02 = 2W 10 = 10W S = 定番電源量 |
| 5 | PMファイバータイプ | PM780 / PM980 / PM1060 / S = カスタムファイバー |
| 6 | パッケージのサイズ | T3 = 標準150×28×26mmのハウジング S = パーソナルパッケージの寸法 |
| 7 | 豚尾保護 | 00 = 裸の繊維 09 = 900μm の緩いチューブ |
| 8 | 繊維の豚尾の長さ | 08 = 0.8m 10 = 1m S = オーダーメイドの長さ |
| 9 | コネクタタイプ | FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = カスタム接続 |
| 10 | パルスピークパワー | 00 = CWのみ 10 = 10kWピーク 20 = 20kWピーク SS = パーソナルパルスピークパワー |
