| Brand Name: | GEZHI or OEM |
| モデル番号: | 532nm/633nm PMの光学サーキュレータ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

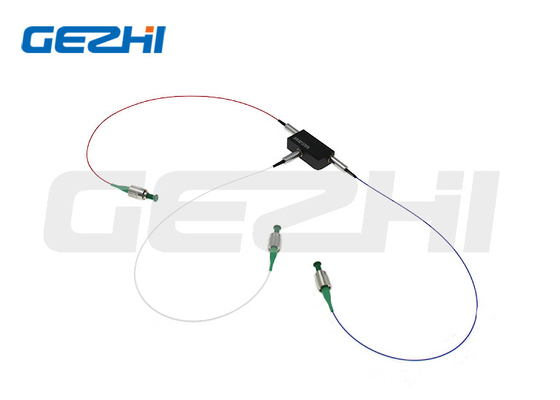

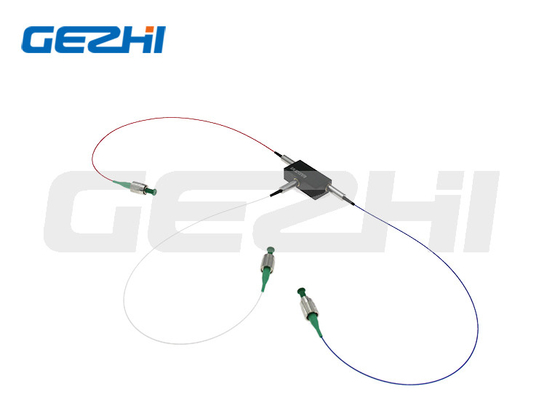

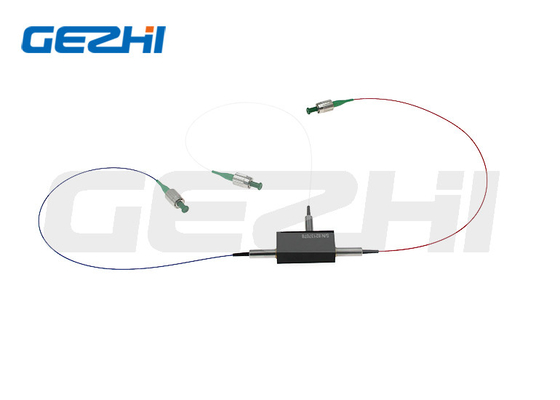

繊維のアンプのために基づく光学Circulator TGGを維持する532nm/633nm 3Portsの分極
製品の説明
TGGは532nm/633nm光学サーキュレータをである左舷1から左舷2まで入って来る信号を導く、および入って来る左舷信号2つ基づかせていた3.を左舷に取る高性能光波部品。それらは低い挿入損失、高い分離、每に、ハイ リターンの損失高い、高い発電の処理優秀な環境の安定性および信頼性と特徴付けられる。それらは繊維レーザーおよび器械使用の適用にとって理想的である。
特徴
低い挿入損失
ハイ リターンの損失
高い分離
安定性が高い及び信頼性
適用
繊維のアンプ
テストの器械
繊維センサー
医療機器
指定
| 変数 | 単位 | 価値 | ||
| 左舷タイプ | - |
3左舷 |
||
| 中心の波長 | nm | 532 | 633 | |
| 作動の波長範囲 | nm | ±5 | ||
| タイプ。23℃のピーク分離 | dB |
22 |
||
| 23℃のMin. Isolation | dB |
20 |
||
| タイプ。23℃の挿入損失 | dB |
1.6 |
||
| 最高。23℃の挿入損失 | dB |
2.0 |
||
| 23℃ （PM繊維のタイプ）のMin. Extinction Ratio | dB | 20 | ||
| 最高。23℃ （SM繊維のタイプ）の分極の依存した損失 | dB | 0.15 | ||
| Min. 23℃ （入出力）のリターン・ロス | dB | 40 | ||
| Min. Cross Talk | dB | 40 | ||
| 最高。平均光学力（を含む左舷1及び左舷2） | W | 0.5、1、2 | ||
| 最高。nsの脈拍のためのピーク期の電力 | kW | 10または指定される | ||
| 最高。抗張負荷 | N | 5 | ||
| パッケージ次元 | mm | 44x28x26 | 70x28x26 | |
| 実用温度 | ℃ | +10~+50 | ||
| 保管温度 | ℃ | 0~+60 | ||
1.Above指定はコネクターなしに装置のため、コネクターとである、ILはより高い0.3dBであるリターン・ロスはとの5dBを減らすことであり、絶滅の比率は2dBを減らす。
そこの2.Ifは脈拍の適用、パルス エネルギーおよびピーク期の電力を私達に知らせて確実であるためにである。
パッケージ次元
| ①港: | 3=3port |
| ②波長: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150nm;S=Specify |
| ③軸線の直線: | B=Bothの軸線の働き;F=Slowの軸線の働きは、速い軸線妨げた;N=Non-PMのタイプは利用できる |
| ④力の処理: | 0L=0.5W;01=1W;02=2W;10=10W;10=20W;S=Specify |
| ⑤繊維のタイプ: | PM460;PM630;PM780;PM980;PM1060;S=Specify |
| ⑥パッケージ次元: | T2=70x28x26mm;S=Specify |
| ⑦ピグテールのタイプ: | 00=bare繊維;09=900um緩い管 |
| ⑧繊維の長さ: | 08=0.8m;10=1m;S=Specify |
| ⑨コネクターのタイプ: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Specify |
| ⑩脈拍のためのピーク期の電力: | 00=Continuous波、10=10kW、20=20kW、SS=Specified |
|
|
