| ブランド名: | GEZHI or OEM |
| モデル番号: | 3ポートTGG偏波保持光サーキュレータ |
| Moq: | 1個 |
| 価格: | US$288-US$988 |
| 支払条件: | T/T、ウェスタンユニオン |

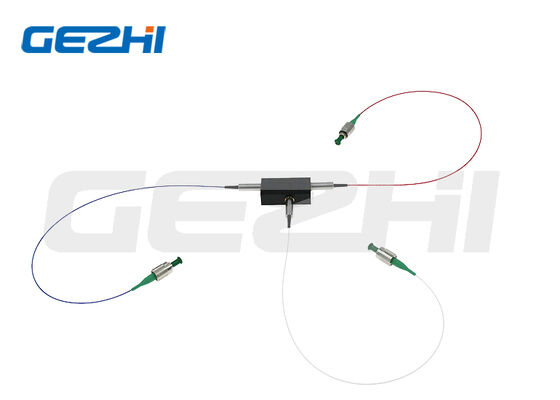

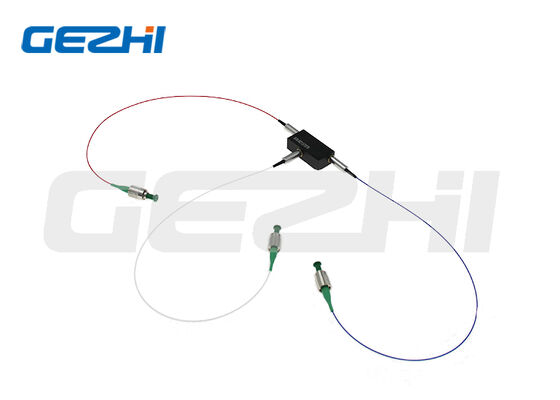

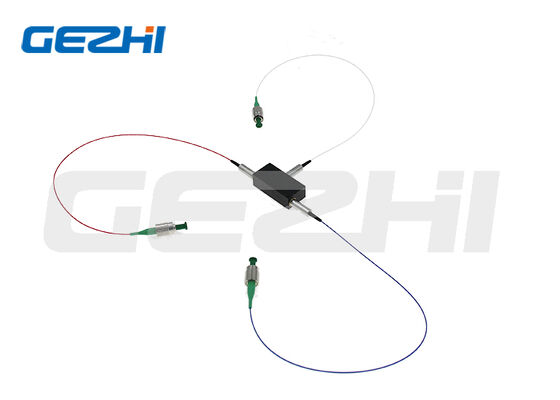

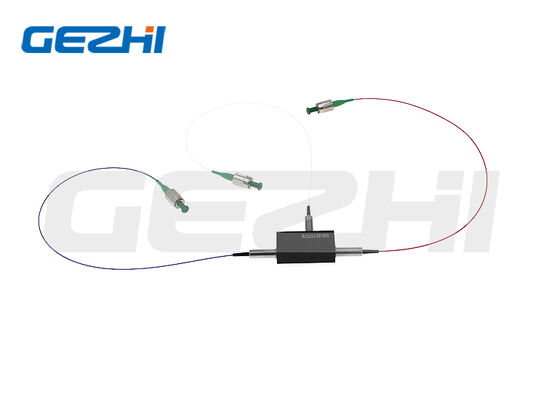

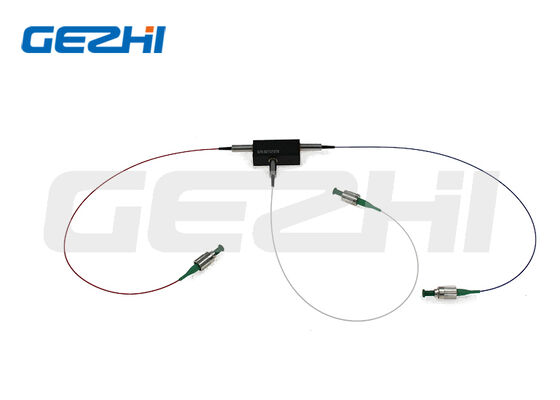

Gezhi Photonics TGGベースの偏波維持光サーキュレータは、コアコンポーネントとして高性能テルビウムガリウムガーネット磁気光学結晶を採用しています。可視および近赤外の一般的な帯域を含む、532nm ～ 1150nm の広い波長範囲をカバーします。
この PM サーキュレータは、超低挿入損失、優れた絶縁、高い消光比、および高いリターンロスを備えています。 0.5W ～ 20W の CW 電力処理と 2 つの偏波軸動作モード (タイプ B 二重軸およびタイプ F 低速軸のみ) をサポートします。標準の 70 × 28 × 26 mm のコンパクトなパッケージが利用可能で、完全にカスタマイズ可能なピグテール ファイバ、ファイバ長、コネクタ タイプ、パルス ピーク パワーを備えています。ファイバーレーザー増幅器、医療用光学機器、精密光学テストシステムに最適です。
|
パラメータ |
ユニット |
仕様 |
|---|---|---|
|
動作波長 |
nm |
532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 |
|
波長帯域幅 |
nm |
±5 / ±10（波長による） |
|
挿入損失 |
dB |
≤1.5 (780–1150nm); ≤2.5 (532/635/680nm) |
|
最小限の絶縁 |
dB |
≥20 / ≥22 |
|
ピークアイソレーション |
dB |
≥25 / ≥26 |
|
消光比（タイプB） |
dB |
18歳以上 |
|
消光比（タイプF） |
dB |
20以上 |
|
リターンロス |
dB |
≥45 |
|
クロストーク |
dB |
≥45 |
|
最大CWパワー処理 |
W |
0.5 / 5 / 10 / 20 |
|
引張荷重 |
N |
≤5 |
|
動作温度 |
℃ |
0～+60 |
|
保管温度 |
℃ |
-10～+75 |
|
標準パッケージサイズ |
mm |
70×28×26 |
上記の仕様は、コネクタのないデバイスに適用されます。コネクタを装備した場合、挿入損失は 0.3dB 増加し、リターンロスは 5dB 減少し、消光比は 2dB 低下します。
パルス動作用途の場合は、適合する製品に合わせてパルスエネルギーとピーク電力を事前にご連絡ください。
| シリアルNo. | パラメータ項目 | コード定義 |
|---|---|---|
| ① | ポート | 3 = 3 ポート |
| ② | 波長 | 532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 S = カスタム指定の波長 |
| ③ | 軸の調整 | B = 両軸動作 F = 低速軸は動作し、高速軸はブロックされます N＝非PMタイプ |
| ④ | パワーハンドリング | 0L = 0.5W 01 = 1W 10 = 10W 20 = 20W S = カスタム指定の電力 |
| ⑤ | ファイバーの種類 | PM460 / PM630 / PM780 / PM980 / PM1060 S = カスタム指定のファイバー |
| ⑥ | パッケージ寸法 | T2 = 標準 70×28×26mm S = カスタム指定のパッケージ サイズ |
| ⑦ | ピグテールタイプ | 00 = 裸のファイバー 09=900μmルースチューブ |
| ⑧ | 繊維長 | 08 = 0.8m 10 = 1m S = カスタム指定の長さ |
| ⑨ | コネクタの種類 | FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = カスタム指定コネクタ / コネクタなしの裸ファイバ |
| ⑩ | パルスピークパワー | 00 = 連続波 (CW) 10 = 10kW ピーク電力 20 = 20kW ピーク電力 SS = カスタム指定のパルス電力 |
梱包情報表
| アイテム | 詳細 |
|---|---|
| 包装タイプ | 個別のPEバッグまたはカスタムパッケージ |
| ラベルオプション | 製品ラベル/OEMラベル |
| 外箱 | 標準輸出カートン |
| サンプルサポート | 利用可能 |
| バルク供給 | 利用可能 |
|
|
