| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x2,2x2 PMフィルター カプラー |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

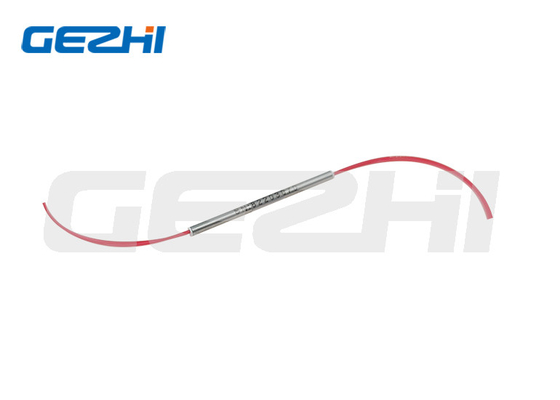

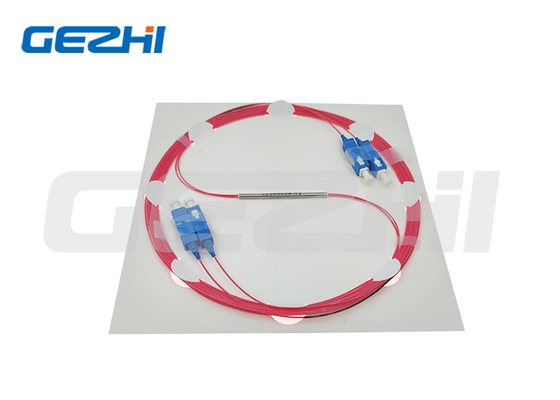

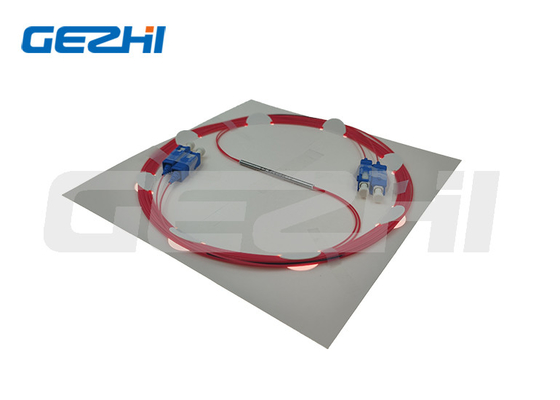

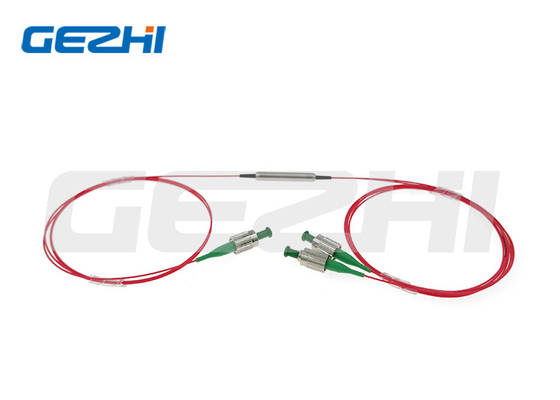

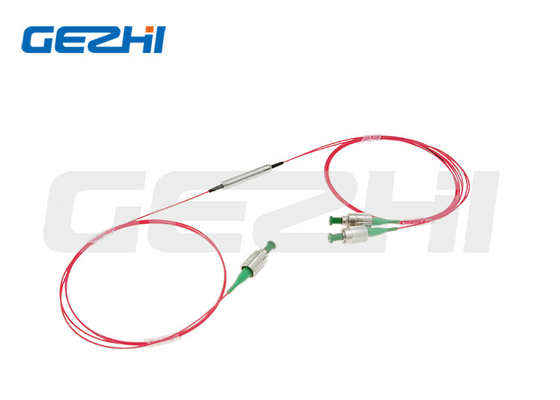

最高位の製造者1x2,2x2の分極維持フィルター カプラー780nm/850nm/980nm/1030nm/1064nm
プロダクト概観
Gezhi PhotonicsにFCのようなすべての標準的なコネクターが付いているフィルター ディバイダーの繊維を、SC、ST、LC等および終わり（極度のPC、超PC、斜めのPC [APC]等） connectorize機能がある。構成の積分器として、私達はカプラー繊維に付加的な部品を直接組み立ててもいい。例は調整可能なフィルター、可変的な減衰器、またはコリメーターが含まれている。カプラー繊維にこれらの装置を直接造ることによって、Gezhi Photonicsは顧客中間コネクターの加えられた費用および挿入損失およびアダプター、か融合の接続の時および費用救う。直接造られた装置はまた最大級の分極の絶滅の比率を維持する最もよい方法である。

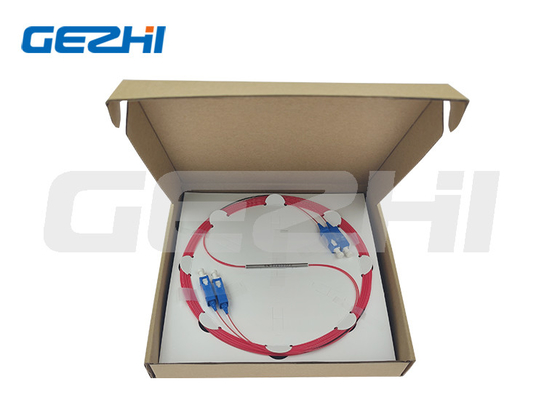

プロダクト包装
| 終わりプロダクト | 内部箱 | カートン |
適用
*EDFA及びローマのアンプ
*Fiberの光学機器
*Fiberセンサー
特徴
*Highはリターン・ロスを
*Highの絶滅の比率
*Lowの挿入損失
| 変数 | 単位 | 価値 | ||||
| タイプ | / | 1x2か2x2 | ||||
| 中心の波長 | nm | 780 | 850 | 980 | 1030 | 1064 |
| 作動の波長範囲 | nm | ±10 | ±20 | ±20 | ±20 | ±20 |
| 蛇口のカップリングの比率 | % | 1±0.5%、5±1.0%、10±2.0%、および50% | ||||
| 挿入損失 | dB | ILは連結の比率に関連していた | ||||
| 余分な損失 | dB | 1x2:≤0.8;2x2:≤1.2 | ||||
| 均等性（50/50のためにだけ） | dB | 1x2:≤0.5;2x2:≤0.8 | ||||
| 絶滅の比率 | dB | 1x2:≥20;2x2:≥18 | ||||
| リターン・ロス | dB | ≥50 | ||||
| 最高力の処理（CW） | W | 0.5、1、2か5 | ||||
| 抗張負荷 | N | ≤5 | ||||
| 実用温度 | ℃ | -5~+75 | ||||
| 保管温度 | ℃ | -40~+85 | ||||
注:1.カスタム化は利用できる。コネクターのデフォルトの遅い軸線の直線のキー
上記の指定はコネクターなしに装置のため、コネクターとである、ILはより高い0.3dBであるリターン・ロスはとの5dBを減らすことであり、絶滅の比率は2dBを減らす。
2.For >10Wの高い発電の適用、私達は脱熱器パッケージを使用する
そこの3.Ifは脈拍の適用、パルス エネルギーおよびピーク期の電力を私達に知らせて確実であるためにである。
次元
発注情報
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①波長: | 780=780nm;850=850nm;980=980nm;1030=1030nm;1064=1064nm;S=Specify |
| ②構成タイプ: | 12=1x2、22=2x2 |
| ③連結の比率: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Specify |
| ④働く軸線: | 、働くF=Slowの軸線はworkiing B=Bothの軸線速い軸線妨げた |
| ⑤繊維のタイプ: | PM780;PM980;S=Specify |
| ⑥力の処理: | 0L=0.5W;01=1W;02=2W |
| ⑦パッケージ次元: | S1=5.5x35mm;S=Specify |
| ⑧ピグテールのタイプ: | 00=bare繊維;09=900um緩い管 |
| ⑨繊維の長さ: | 08=0.8m;10=1m;S=Specify |
| ⑩コネクターのタイプ: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Specify |
|
|
