| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-FSW-1x2-XM-FA |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T,ウェスタン・ユニオン |
RS-232 コントロール 1x2 メカニカル オプティカル スイッチ モジュール 850nm ラッチング オプティカル スイッチ
製品説明
Gezhi 1x2 メカニカル光学スイッチモジュールは,光経路制御機器の一種です. 多チャンネル光ファイバー光経路スイッチを実現することができます. 光ファイバー伝送システムでは,光ファイバーは,光ファイバーの光経路を制御します.多チャンネルファイバーモニタリングに使用されます,マルチ光源/検出器選択,および光ファイバー経路保護など. さらに,光ファイバーおよび関連する部品試験のための光ファイバー試験システムでも使用されます.屋外ケーブル試験と多スポット光学センサーモニタリングシステム.

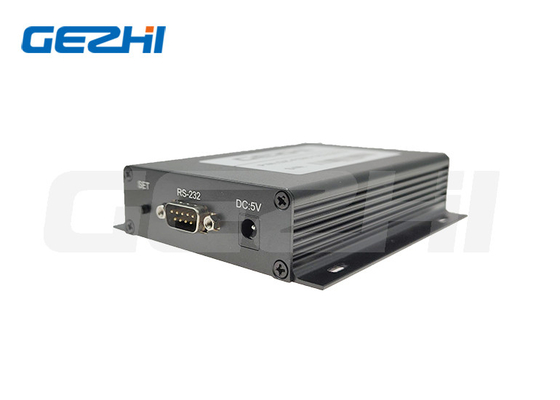

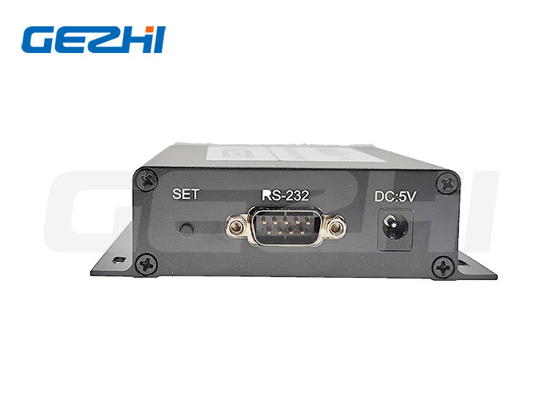

モジュールはボタンとRS-232インターフェイスで制御され,モジュールの光路はホストコンピュータのソフトウェアで選択できます.
申請
特徴
仕様
| パラメータ | GZ-FSW-1x2 | ||
| 波長範囲 | nm | 532~1064nm | 1260・1650 |
| 動作距離 | nm | 532/650/780/850/980 nm | 1310/1490/1550/1625 nm |
| 挿入損失 | dB | タイプ:0.8 マックス1.2 | タイプ:0.6 最大:0.8 |
| 返済損失 | dB | MM≥30 SM≥50 | |
| 横断音声 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 繰り返し可能性 | dB | ≤±0.02 | |
| 電源 | v | 5V / 500mA | |
| 制御モード | / | ボタン RS232 | |
| 生涯 | 時数 | ≥107 | |
| 切り替える時間 | ms | ≤8 | |
| トランスミッションパワー | mW | ≤500 | |
| 動作温度 | °C | -20+70 | |
| 貯蔵温度 | °C | -40+85 | |
| 体重 | g | 16 | |
| サイズ | mm | (L) 104.0×(W) 120.0×(H) 28 | |
注文情報
GZ-FSW-1x2-x-xx-x-x-xx
| モード | 波長 | 制御モデル | 繊維の種類 | コネクタ |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=その他 |
L=ロック N=不固定 |
5=50/125 6=62.5/125 9=9/125 X=その他 |
FP=FC/PC FA=FC/APC X:その他 |
ビデオ
|
|
