| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-OLP-M-LP |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T,ウェスタン・ユニオン |

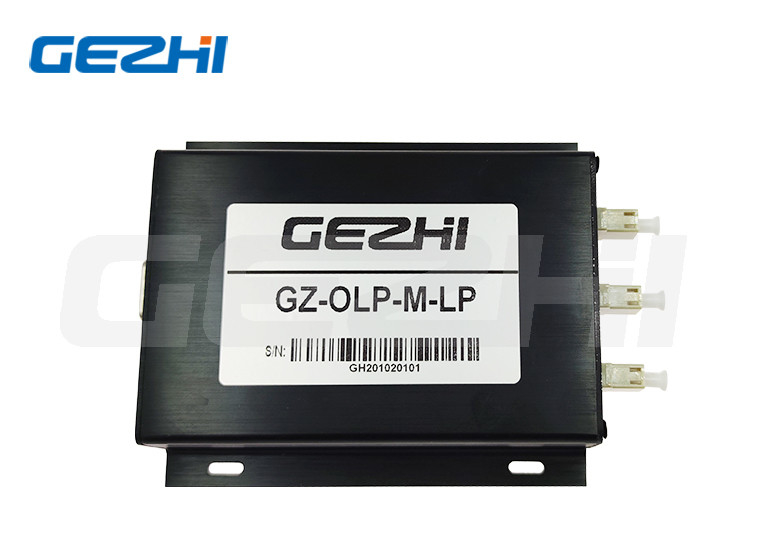

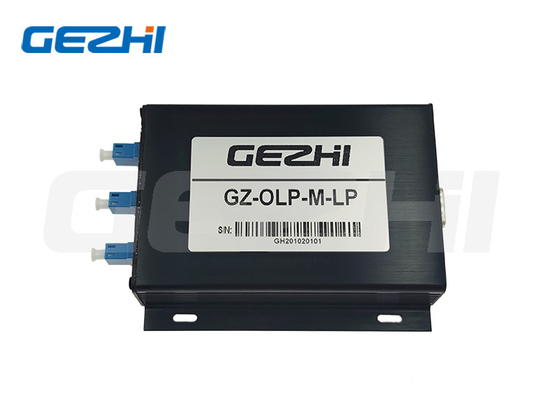

1260~1650nm オプティカル・ライン・プロテクション・モジュール,RS-232シリアルポート,LC/UPC
概要
GZ-OLP-M-LP 光ファイバー保護モジュールは,光ファイバーの故障を自動に切り替えるモジュールで,光ファイバーとスタンバイファイバーを同時に監視するモジュールです.メイン光ファイバー電源信号が設定値を下回り,スタンバイ光ファイバー信号が正常である場合, 模組が自動的に光路を待機光ファイバーに切り替える.待機光ファイバーの電源信号が設定値を下回り,主要な光ファイバー信号が正常であるとき,メイン光ファイバーへの光路を自動的に切り替えるモジュール;モジュールはRS-232シリアルポート通信をサポートし,合意またはクエリモジュール情報によって設定することができます.
繊維類
•チャネルの低挿入損失と高い安定性
•主要光ファイバーとスタンバイ光ファイバーの電源量をリアルタイムで監視する.
•光ファイバー メイン/スタンバイ スイッチを自動的に切り替える.
•RS-232シリアルポート通信をサポート
スキマ図
仕様
|
パラメータ
|
パラメータ値
|
|
モデル
|
GZ-OLP-M-LP
|
|
挿入損失
|
≤1.5 dB
|
|
波長範囲
|
1260~1650nm
|
|
オプティカル・パワー・スイッチング 値
|
-10dBm,-15dBm,-20dBm,-25dBm,-30dBm,-35dBm
(1550nm)
|
|
精度
|
±5%
|
|
生涯
|
≥ 107
|
|
繊維の種類
|
9/125 ええと
|
|
コネクタ
|
LCPC
|
|
制御モード
|
RS-232
|
|
停止状態
|
固定
|
|
動作電源
|
DC:5V/500mA
|
|
動作温度
|
0 ~ +50°C
|
|
貯蔵温度
|
-10°C~ +70°C
|
|
製品サイズ
|
(L) 104.0×(W) 120×(H) 28±0.2mm
|
パネルの説明

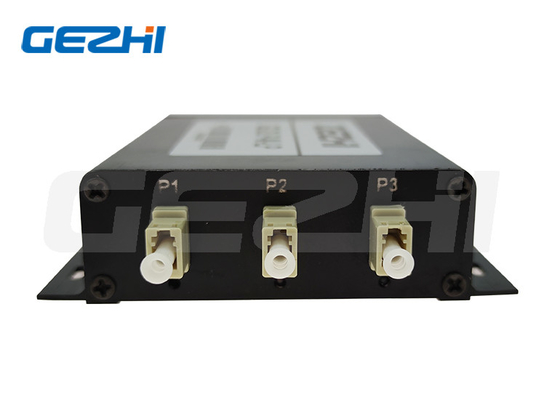

コンネクタ1:光ファイバーコンネクタ (共通ポート)
コネクタ2:光ファイバー コネクタ (メインファイバー)
コンネクタ3:光ファイバー コンネクタ (スタンバイファイバー)
指示灯1:指示灯が緑色であれば,モジュールは主要光ファイバーとして機能し,赤色であれば,モジュールは余分な光ファイバーとして機能します.
指示灯2 指示灯が緑色であれば,主要光ファイバー信号が正常である.赤色であれば,主要光ファイバー信号が故障している.
指示灯3:指示灯が緑色であれば,待機ファイバー信号は正常である.赤色であれば,待機ファイバー信号は不調である.

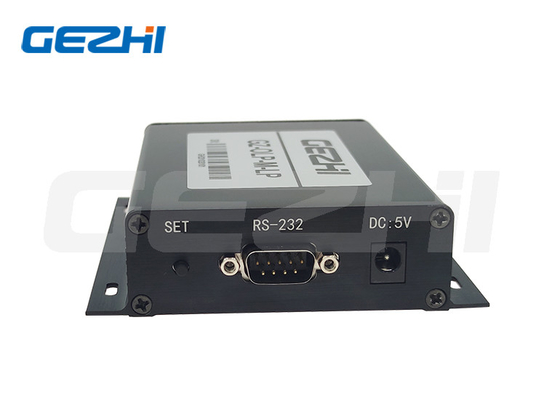

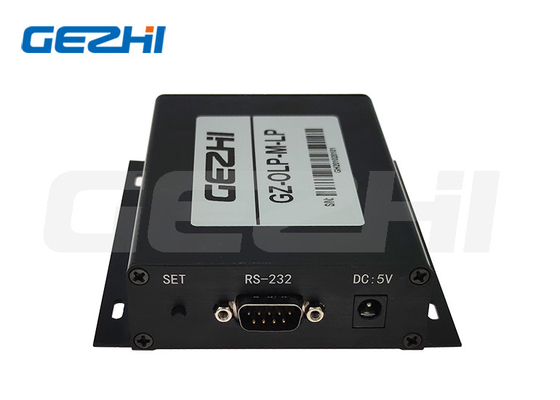

SET:このキーは,メインファイバーとスタンバイファイバーの間を切り替えるために使用されます.
RS-232: シリアル通信インターフェイス
電源:電源インターフェース ((5V/500mA)
デフォルト設定
RS-232:ボッド率:9600■データビット:8ビット•ストップビット:1ビット•パリティビット:NONE•光学電源切換値: -35dBm
SET:設定を許可する
RS-232 ピンの定義
|
ピン
|
名前 | 説明 |
| 1 |
NC
|
NC
|
| 2 |
RXD
|
受信端末
|
| 3 |
TXD
|
送付終了
|
| 4 |
NC
|
NC
|
| 5 |
GND
|
GND
|
| 6 | NC | NC |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
ビデオ
|
|
