| Brand Name: | GEZHI or OEM |
| モデル番号: | 2x2光ファイバー スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
2x2バイパス機械光ファイバー スイッチ非掛け金を降ろすSC/UPCコネクター
GEZHI 2x2のバイパス光ファイバー スイッチは繊維を出力するために選ばれるに入って来る光シグナルの方向を変えることによって光学チャネルを接続します。これは特許審議中opto機械専有構成を使用して達成され、電気制御信号によって活動化させます。アラフォー女子のベイビー・プランは超高度の信頼性および速い切り替え速度、また二方向の性能を提供します。2x2バイパス光ファイバー スイッチは光学ネットワーキングの塗布のための本当の切換えの解決です。
特徴
無比の安価
低い挿入損失
高いチャネルの分離
非常に安定した、信頼できる
エポキシの自由な光学道
掛け金を降ろすか、または非掛け金を降ろすこと
適用
光シグナルの旅程
Netrworkの光学保護/復帰
構成可能の光学は加えましたり/低下
送信機および受信機の保護
ネットワークの試験制度
器械使用
指定
| 変数 | GZ-FSW-2×2B | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.8最高:1.2 | Typ:0.6最高:0.8 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2カスタム化は利用できます。 | |
ピン
| 変数 | ピン | 電気ドライブ | 状態センサー | ||||||
| 2×2B | 光学道 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 非掛け金を降ろすこと | P1-P3 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり |
| P1-P4、P2-P3 | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた | |
| 掛け金を降ろすこと | P1-P3 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた | |
光学ルート
| 状態1 | 状態2 |
|
|
 |
順序情報
GZ-2×2B
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

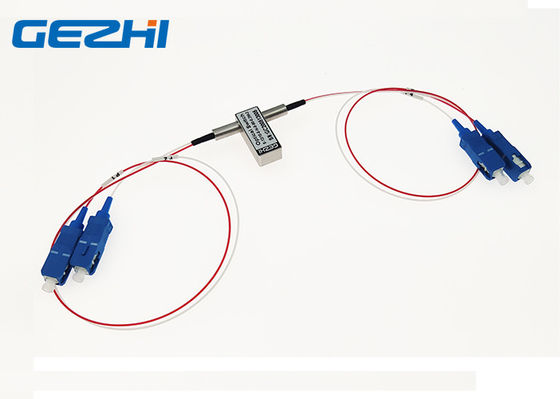

2x2バイパス光ファイバー スイッチ映像
ビデオ
|
|
