| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x2Aオプティカル スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

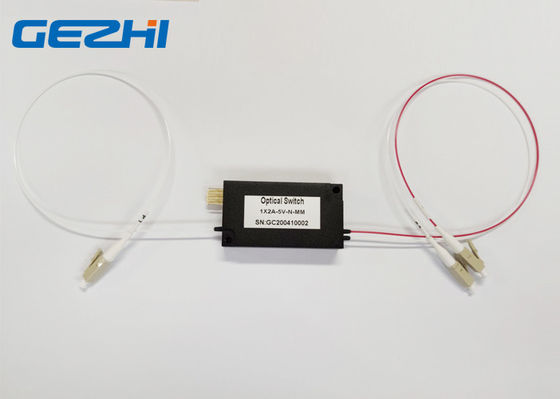

1x2A小型金属の箱との多モード850nmオプティカル スイッチ非掛け金を降ろす5V
GEZHI 1x2A小型金属の箱の多モード850nmオプティカル スイッチのパッキングおよび4pinsの制御。項目はLC/PCのコネクターとの電圧5Vの非掛け金を降ろしています。カスタマイズされた指定は利用できます。
特徴
低い挿入損失
速い切り替え速度
小型
高い実用温度
適用
OADM
人
システム・モニタリング
構成のテスト
指定
|
変数 |
GZ-FSW-1×2A | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動の波長 | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.8最高:1.2 | Typ:0.5最高:1.0 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
|
電源 |
V | 3.0か5.0 | |
| 寿命 | 時間 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | 0~+70か-40~+85 | |
| 保管温度 | ℃ | -40~+85 | |
| 次元 | mm | （L） 55× （W） 30× （H） 12.8 | |
注:1.カスタム化は利用できます。
2.コネクターなしで指定されて、コネクターごとの付加的な0.2dB損失を加えれば。
光学ルート
| 制御モデル | 電気ドライブ | 状態センサー | 光学道 | ||
| Pin 1 | Pin 2 | Pin3- Pin4 | |||
| 掛け金を降ろすこと | V+ | GND | 開いた | P1-P2 | |
| GND | V+ | 終わり | P1-P3 | |
|
| 非掛け金を降ろすこと | V+ | GND | 終わり | P1-P3 | |
| GND | GND | 開いた | P1-P2 | |
|
| 指定 | 電圧 | 現在 | 抵抗 |
| 5V掛け金を降ろすこと | 4.5~5.5 | 36~44mA | 125Ω |
| 5V非掛け金を降ろすこと | 4.5~5.5 | 25~31mA | 178Ω |
| 3V掛け金を降ろすこと | 2.7~3.3 | 54~66mA | 50Ω |
| 3V非掛け金を降ろすこと | 2.7~3.3 | 42~51mA | 65Ω |
1x2Aオプティカル スイッチの順序情報
GZ-FSW-1x2A-x-xx-x-x-x-xx-x-xx
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
ビデオ
|
|
