| Brand Name: | GEZHI or OEM |
| モデル番号: | 2x2B繊維のオプティカル スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

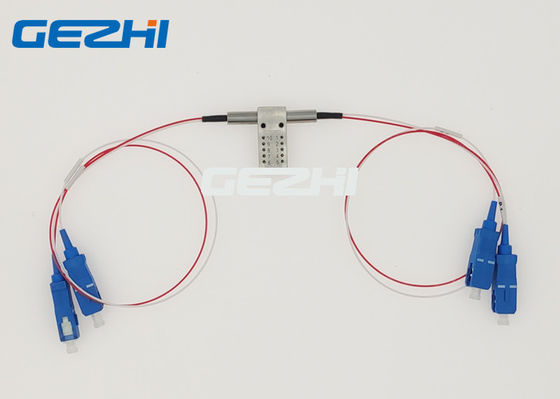

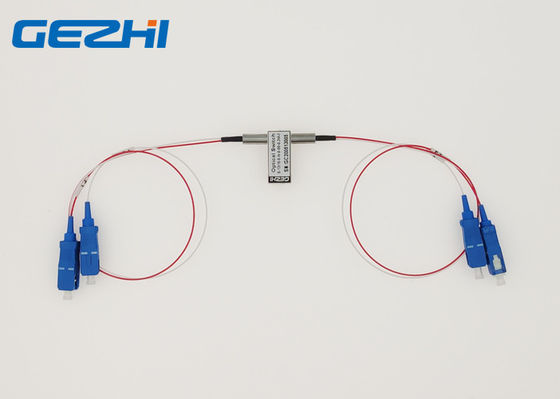

SM繊維1meter SC/UPCが付いている2x2B機械繊維のオプティカル スイッチ1310nm
GEZHI 2x2Bの機械繊維のオプティカル スイッチは繊維を出力するために選ばれるに入って来る光シグナルの方向を変えることによって光学チャネルを接続します。1310nm wavelenghtをその使用（利用できる1260~1650nm）。これは特許審議中opto機械専有構成を使用して達成され、電気制御信号によって活動化させます。2x2B機械繊維のオプティカル スイッチは超高度の信頼性および速い切り替え速度、また二方向の性能を提供します。2x2B機械繊維のオプティカル スイッチは光学ネットワーキングの塗布のための本当の切換えの解決です。
特徴
取付け可能なPCB
小型
低い挿入の‐の損失
速い切り替え速度
利用できる産業タイプ
単一モード/多モードで利用できる
適用
光学ネットワークの監視
光学ネットワークの復帰および保護
構成可能の光学は加えましたり/低下
伝送機器の保護
研究開発
波長のルーター
光学netrworkの保護/復帰の再構成可能な光シグナルの旅程のために広く利用されたGEZHI 2x2Bの機械繊維のオプティカル スイッチは加えましたり/低下の多重交換装置、光学相互接続（OXC）、光学ネットワークの監視、光学試験装置、等。
指定
| 変数 | GZ-FSW-2×2B | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.8最高:1.2 | Typ:0.6最高:0.8 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2カスタム化は利用できます。 | |
光学ルート
| 状態1 | 状態2 |
|
|
 |
ピン
| 変数 | ピン | 電気ドライブ | 状態センサー | ||||||
| 2×2B | 光学道 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 非掛け金を降ろすこと | P1-P3 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり |
| P1-P4、P2-P3 | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた | |
| 掛け金を降ろすこと | P1-P3 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた | |
順序情報
GZ-2x2B-x-xx-x-x-x-xx-x-x
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
ビデオ
|
|
