| Brand Name: | GEZHI or OEM |
| モデル番号: | D1x2オプティカル スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

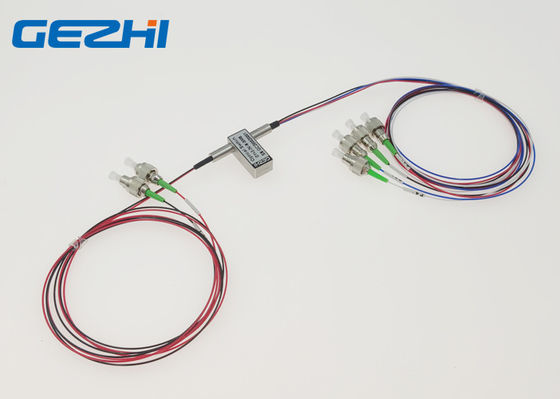

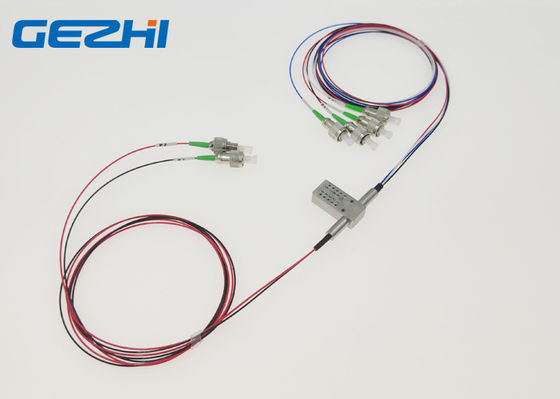

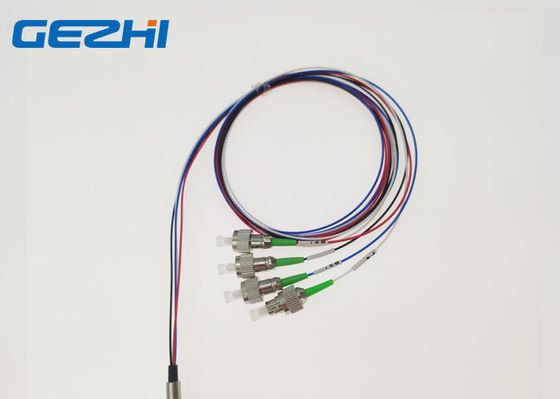

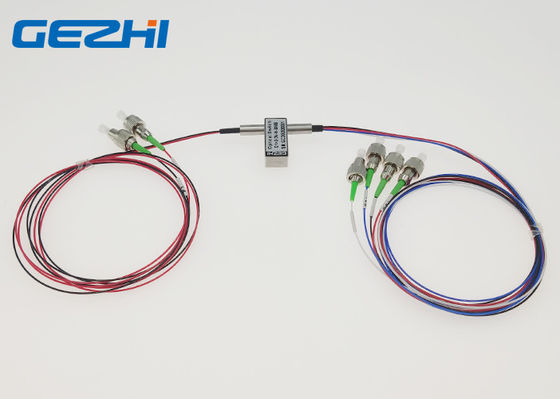

二重1x2オプティカル スイッチ2x4の繊維光学スイッチ1310&1550nm 1meter FC/APC
GEZHIは1x2/2x4 6つの繊維および2つの州によって繊維光学スイッチconfigurate二倍になります。それはFC/APCのコネクターと非掛け金を降ろされた3V電圧と、moutable PCB接続します。GEZHIの二重1x2/2x4繊維光学スイッチは繊維を出力するために選ばれるに入って来る光シグナルの方向を変えることによって光学チャネルを接続します。2x2オプティカル スイッチは実験室、メトロポリタン・エリア・ネットワークおよび構成可能OADMのR & Dのapllicationです。
特徴
安定性が高く、高い信頼性
低い挿入損失
広い波長範囲
光学道でエポキシなし
適用
実験室のR & D
人（メトロポリタン・エリア・ネットワーク）
システム・モニタリング
構成可能OADM
指定
| モデル | 単位 | GZ-FSW-D1x2 | |
| Operatingwavelength | nm | 850±40/1300±40 | 1260~1620 |
| 波長 | nm | 850&1300 | 1310&1550 |
| 挿入損失 | dB | Typ:0.7最高:1.0 | |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 十字の話 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電圧 | v | 3.0または5.0±0.5 | |
| 動作寿命 | 時間 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 力の処理 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| サイズ | mm | 27.0×12×8.2 | |
| 注:1実用温度およびSOPの内で。2コネクターを除いて。 | |||
カスタム化は利用できます。
光学ルート
ピン
| タイプ | 国家 | Pin定義 | 力 | コンディション モニター | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 非掛け金を降ろすこと | A | P1- P3、P2-P4 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり |
| B | P1-P1、P2-P2 | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた | |
| 掛け金を降ろすこと | A | P1- P3、P2-P4 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり |
| B | P1-P1、P2-P2 | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた | |
二重1x2オプティカル スイッチの順序情報
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
ビデオ
|
|
