| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x8オプティカル スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

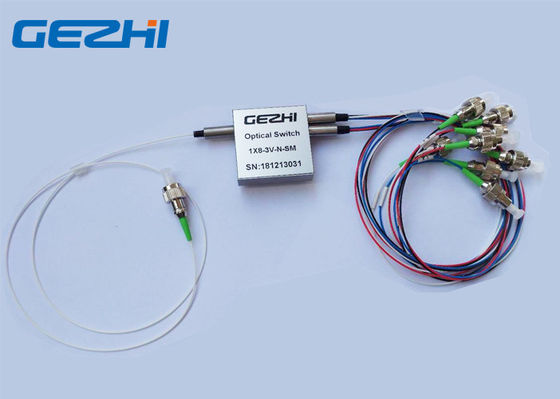

小型1310&1550nmの掛け金を降ろされた繊維光学スイッチ1x8 Opto機械オプティカル スイッチ
GEZHI 『1x8のOpto機械オプティカル スイッチ（1×8繊維光学スイッチ）サポートは1260nm~1650nmか850nm多重モードの波長のすべての波長、サイズ35x35x9mmのとFC/APCの小型タイプpigtailed。 それは超高度の信頼性、低い挿入損失、速い切り替え速度、また二方向の性能を提供します。オプティカル スイッチは送信機および受信機の保護、保護、光学ネットワーク、ネットワークの試験制度および器械使用のために広く利用されています。
特徴
ミニチュア サイズ
低い挿入損失、低い十字の話
広い作動の波長範囲
短い切換えの時間
BidirectionalLowの光学ゆがみ
適用
メトロポリタン・エリア・ネットワーク
実験室のR & D
システム・モニタリング
ネットワークの保護および復帰
器械使用、テストおよび測定
指定
| 1×8 Tのタイプ オプティカル スイッチ | 単位 | 典型的 |
| 操作の波長 | nm | 850nmか1260~1650nm |
| 挿入損失 | dB | <1><1> |
| 波長の扶養家族の損失 | dB | <0><0> |
| 分極の扶養家族の損失 | dB | <0> |
| リターン・ロス | dB | MM:>35、SM:>55 |
| 十字の話 | dB | MM:>40、SM:>55 |
| 切換えの時間 | 氏 | 典型的:4最高:10 |
| 反復性 | dB | <> |
| 耐久性 | 周期 | >10，000,000 |
| 切換えのタイプ | /非掛け金を降ろす掛け金を降ろすこと | |
| 光学力の処理 | MW | <500mw> |
| 操作電圧 | VDC | 3Vか5V |
| 実用温度 | ℃ | 0~+70 |
| 保管温度 | ℃ | -40~+85 |
| 繊維のタイプ | / | SM/MM繊維 |
| パッケージ次元 | mm | 35L x 35W x 9H |
注:1.カスタム化は利用できます。
2. コネクターなしで指定されて、コネクターごとの付加的な0.2dB損失を加えれば。
発注情報
GZ-FSW-1x8T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維の直径 | 繊維の長さ | コネクター |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
電気
| 指定 | 電圧 | 現在 | 抵抗 |
| 5V掛け金を降ろすこと | 4.5~5.5 V | 22.2 （±10%） mA | 202.5 （±10%） Ω |
| 5V非掛け金を降ろすこと | 4.5~5.5 V | 31 （±10%） mA | 145 （±10%） Ω |
| 3V掛け金を降ろすこと | 2.7~3.3 V | 33.3 （±10%） mA | 90 （±10%） Ω |
| 3V非掛け金を降ろすこと | 2.7~3.3 V | 46.7 （±10%） mA | 64.2 （±10%） Ω |
次元
ピン
ビデオ
|
|
| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x8オプティカル スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |

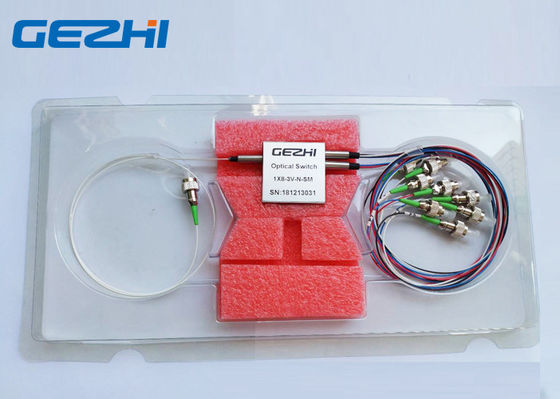

| パッケージの詳細: | プラスチックの箱が付いている泡の2pcs |
