| Brand Name: | GEZHI or OEM |
| モデル番号: | 多重チャンネル1x8 |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

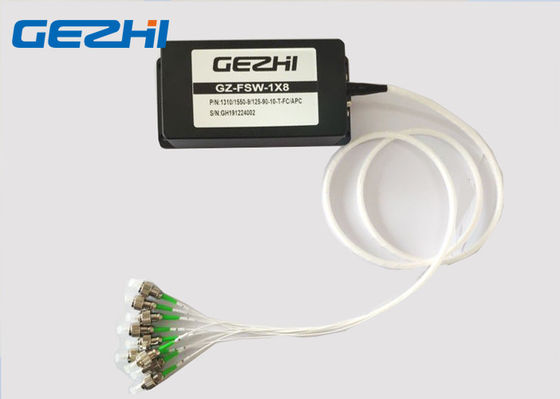

TTLインターフェイスとの多重チャンネル繊維のオプティカル スイッチ1x8 SM 13/15視覚のSwtich
GEZHI 1×8の複数のChannele繊維のオプティカル スイッチは一種の光学ルートの転換の能力の機能要素、です。光ファイバーの輸送システムでは、それは多光源の探知器の選択、多重チャンネル繊維の監視および光ファイバー道の保護等のために使用されます。その上、それは光ファイバーおよび構成テスト、屋外ケーブル テストおよび複数の点光学センサーのモニタリング システムのために光ファイバーの試験制度でも使用されます。
特徴
低損失および高い信頼性
パラレル インターフェイス（TTL）
128以上のチャネル
モジュール方式にされた設計
光学道でエポキシなし
適用
リング ネットワーク
光学ネットワークのリモート・モニタリング
繊維、光学部品のテスト
指定
| 変数 | 単位 | GZ-FSWM-1×N | |||
| 挿入損失 | dB | 1 < N=""> | 45 < N=""> | 88 < N=""> | |
| Typ:0.8最高:1.0 | Typ:1.2最高:1.5 | Typ:1.5最高:1.8 | |||
| 波長範囲 | nm | 850±40/1300±40 | 1260 | 1650 | ||
| 波長をテストして下さい | nm | 850 / 1300 | 1310 / 1550 | ||
| リターン・ロス | dB | ≥ MMの≥ 30 SMの50 | |||
| 混線 | dB | ≥ 55 | |||
| PDL | dB | ≤ 0.05 | |||
| WDL | dB | ≤ 0.25 | |||
| TDL | dB | ≤ 0.25 | |||
| 反復性 | dB | ≤ ±0.05 | |||
| 耐久性 | 周期 | ≥ 10，000,000 | |||
| 切換えの時間 | 氏 | ≤ 10 （隣接チャネルの順序スイッチ時間） | |||
| 光学力 | MW | ≤500 | |||
| 実用温度 | ℃ | -20 | +70 | |||
| 保管温度 | ℃ | -40 | +85 | |||
| 相対湿度 | % | 5 | 95 | |||
| 次元 | mm | 135×40×32 （N≤4） | 135×64×32 （N≤12） | 184×78×36 （N≤16） | |
| 184×78×66 （N≤45） | 184×156×66 （N≤88） | 184×220×66 （N≤128） | |||
| 140×77.5×32 （N≤16） | 140×77.5×64 （N≤32） | ||||
注:1.カスタム化は利用できます。
2. コネクターなしで指定されて、コネクターごとの付加的な0.2dB損失を加えれば。
発注情報
GZ-FSWM-1xN-x-xx-x-x-xx-xx-x
| チャネル | 繊維のタイプ | 波長をテストして下さい | 管のタイプ | 繊維の長さ | コネクター |
| 1 | 128 | SM:SM、9/125 M5:MM、50/125 M6:MM、62.5/125 X:他 |
850:850nm 1310:1310nm 1550:1550nm 13/15:1310/1550nm X:他 |
90:900um 20:2.0mm 30:3.0mm X:他 |
05:0.5m 10:1.0m 15:1.5m X:他 |
OO:どれも FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC STA:ST/APC LP:LC/PC LA:LC/APC X:他 |
ビデオ
|
