| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x2光ファイバー スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

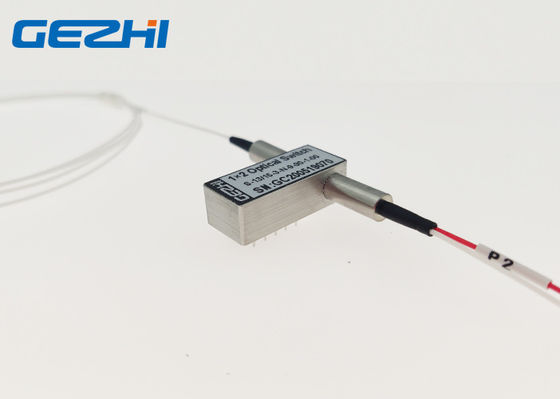

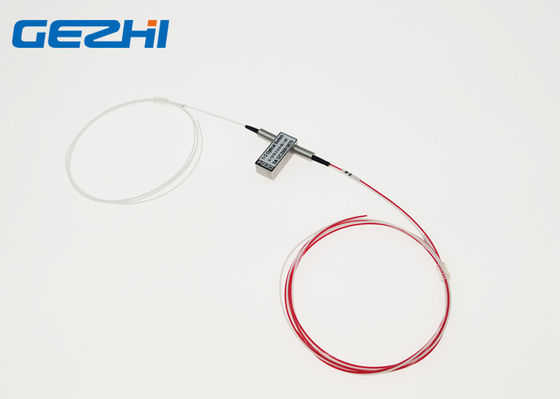

コネクターのない1x2光ファイバー プリズム オプティカル スイッチ単モード1550nm
GEZHI 1x2 3つの繊維および2つの州が付いている1x2タイプによる光ファイバー プリズム オプティカル スイッチのconfigurate。それは非掛け金を降ろされた3V電圧のためのカスタマイズされたそしてのコネクターなしで、moutable PCB接続します。GEZHI 1x2の光ファイバー プリズム オプティカル スイッチは繊維を出力するために選ばれるに入って来る光シグナルの方向を変えることによって光学チャネルを接続します。光ファイバー スイッチは光学ネットワークの保護および復帰、研究開発および伝送機器ののapllication保護です。
特徴
小型
低い挿入損失
非掛け金を降ろされたタイプ3Vの電圧
カスタマイズされるのためのコネクターなし
利用できる産業タイプ
適用
光学ネットワークの監視
波長のルーター
再構成可能加えて下さい/低下の多重交換装置
光学ルート
| 状態1 | 状態2 |
|
|
 |

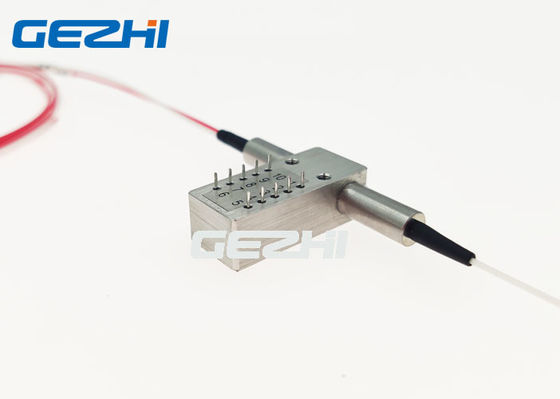

ピン
| タイプ | Pin | 電気ドライブ | 状態センサー | ||||||
| 1×2 | チャネル | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 掛け金を降ろすこと | P1-P2 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり |
| P1-P3 | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた | |
| 非掛け金を降ろすこと | P1-P2 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり |
| P1-P3 | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた | |
1x2オプティカル スイッチの順序情報
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
指定
|
変数 |
GZ-FSW-1×2 | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動の波長 | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.8最高:1.2 | Typ:0.5最高:1.0 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
|
電源 |
V | 3.0か5.0 | |
| 寿命 | 時間 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+80 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27× （W） 12.0× （H） 8.2 | |
注:1.カスタム化は利用できます。
2. コネクターなしで指定されて、コネクターごとの付加的な0.2dB損失を加えれば。
ビデオ
|
|
