| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-FSW-1x32 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

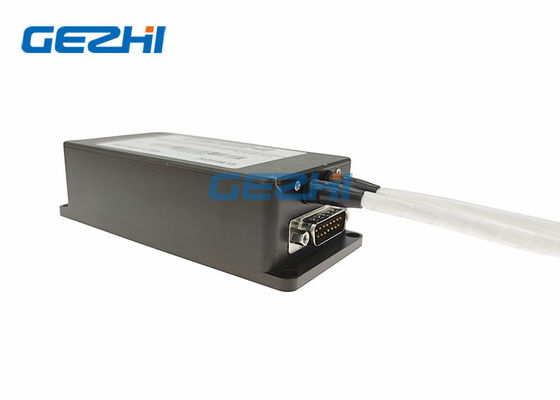

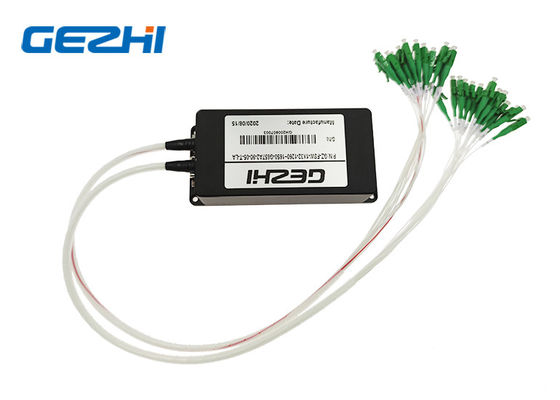

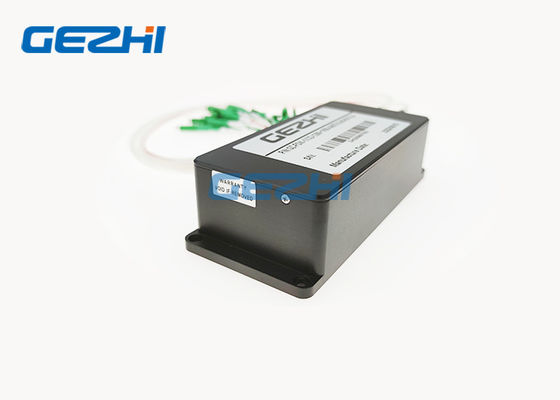

SMの繊維光学1x32スイッチ
GEZHI Photonics Co.、株式会社からのSMの繊維光学1x32スイッチは単一の入力およびNの出力繊維間のチャネル選択を提供する。
指定される出力チャネル数は顧客であり、1x8、1x16、1x32または他のどちらである場合もある。それはparalledインターフェイス（TTL）と来、回路の故障の自己検査機能を運転する。 この1x32オプティカル スイッチはOEMである場合もある。そのよい反復性、低い挿入損失、安価および高性能がある私達の高度のファイバ・オプティックスの技術に基づかせている。操作の波長は単一モード1260から1650nm、多重モード850±40/1300±40nmまたはカスタマイズされた波長にある場合もある。
|
特徴 低損失 高い信頼性 モジュール方式にされた設計 |
適用 リング ネットワーク 多光源 繊維のテスト、光学部品 |
GEZHIの1x32のステッピング モーターのオプティカル スイッチは物理的に他を1つの繊維を指すことによって作動する繊維スイッチ技術へ直接繊維である。これは正確に指定出力繊維を共通繊維を回し、指すのに高リゾリューションのステッピング モーターの利用によって達成される。
SMの繊維光学1x32スイッチ指定
| 変数 | パラメータ値 |
| モデル | GZ-FSW-1X32 |
| 挿入損失 | ≤0.8 dB |
| 波長範囲 | 1260~1650 nm |
| テスト波長 | 1310/1550 nm |
| 繊維のタイプ | SM、9/125um （SMF-28） |
| リターン・ロス | ≥50 dB |
| 混線 | ≥ 70 dB |
| PDL | ≤0.05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| 反復性 | ≤0.02 dB |
| 寿命 | > 107 |
| 転換の時間 | ≤8氏（隣接チャネル） |
| 視覚力 | ≤500 MW |
| コネクター | FC/PC |
| 制御モード | TTL |
| 働く電源 | 5V/500 mA |
| プロダクトSze | 135 x 64 x 46 |
| 実用温度 | -20 +70 ℃への℃ |
| 実用温度 | -40 +85 ℃への℃ |
注:1.カスタム化は利用できる。
このスイッチの多重モードおよび単一モード版は利用できる。それらはhigh-levelをの特色にする
R & Dと製造業界のマルチ ユニットのテストに必要な性能。それらはまたある
テレコミュニケーション、製造業の適用のために非常に、およびテスト環境、のために適した
低いILおよび優秀な反復性。利用できる多くの標準的な選択に加えて私達また
顧客の特定の必要性を満たすためにスイッチをカスタマイズしなさい
SMの繊維光学1x32スイッチPinの指定
| DB-15オス・コネクタ | |||
| Pinいいえ。 | I / O | 信号 | 記述 |
| 2 | 入力 | D0 |
D0~ D5はチャネル選択Bit0~Bit5、D0低い、D5高いである |
| 3 | 入力 | D1 | |
| 4 | 入力 | D2 | |
| 5 | 入力 | D3 | |
| 6 | 入力 | D4 | |
|
11 |
入力 |
調整 |
TTLの0を運ぶ低レベルの調整。High-levelはチャネル選択 ビット有効であることを意味する。 |
| 7 | 準備ができた | 準備ができたTTL （準備ができたHigh=Not Low=Ready） | |
| 8 | 間違い | TTL、間違いまたは失敗、（High=Error、Low=Noの間違い） | |
| 1,9 | 力 | GND | 地面 |
| 12 | 力 | VCC1 | 5.0±5% VDCのモーター電源（最高500mA） |
| 15 | 力 | VCC2 | 5.0±5% VDCの回路の電源（最高50mA） |
| 4,6,7,8,10,13,14 | NC | NC | 空室 |
SMの繊維光学1x32スイッチ映像
