| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-FSW-2x2F |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

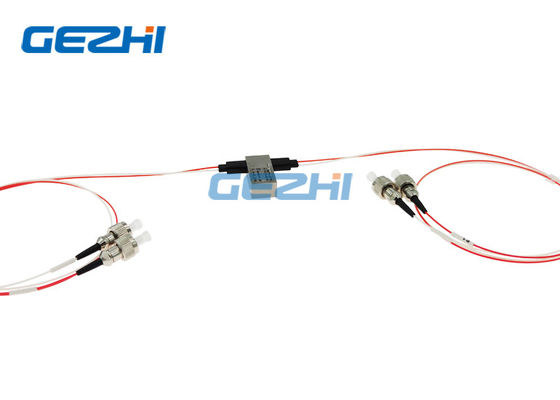

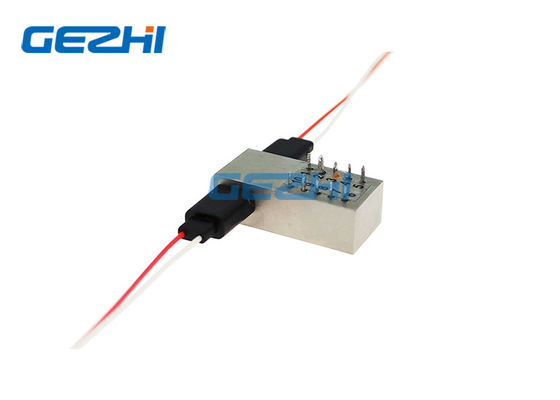

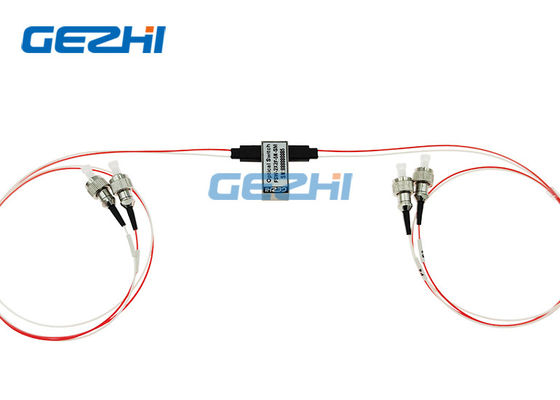

直通及び十字完全な2x2オプティカル スイッチを非妨げた
GEZHI Photonics Co.、直通および十字の光学州が付いている株式会社の完全な2x2オプティカル スイッチ。妨げるチャネル構成で使用されるその低い光学ゆがみおよび高い信頼性の加えたり/低下の解決。
特徴
無比の安価
低い光学ゆがみ
適用
チャネルの妨害
指定
| 変数 | 指定 | 単位 |
| 作動の波長 | 1260~1620 （SM） | nm |
| 挿入損失 | ≤1.0 | dB |
| 波長の依存した損失 | ≤0.25 | dB |
| 分極の依存した損失 | ≤0.05 | dB |
| 温度の依存した損失 | ≤0.20 | dB |
| リターン・ロス | SM≥50 | dB |
| 十字の話 | SM≥55 | dB |
| スイッチ時間 | ≤8 | 氏 |
| 反復性 | ≤±0.02 | dB |
| 耐久性 | ≥107 | 時 |
| 作動の電圧 | 3か5 | V |
| スイッチ タイプ | /掛け金を降ろす非掛け金を降ろすこと | |
| 実用温度 | - 20~+70 | ℃ |
| 保管温度 | - 40~+85 | ℃ |
| 光学力 | ≤500 | MW |
| 次元 | 27.0L×12.5W×8.4H | mm |
ピン
| タイプ | 光学ルート | 電気ドライブ | 州センサー | ||||||
| 完全な2×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| 掛け金を降ろすこと | P1-P4、P2-P3 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P3、P2-P4 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
| 非掛け金を降ろすこと | P1-P4、P2-P3 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P3、P2-P4 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
光学ルート
機械デッサン
順序情報
GZ-FSW-2×2F
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
ビデオ
|
|
