| Brand Name: | GEZHI or OEM |
| モデル番号: | 光学バイパス スイッチ |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

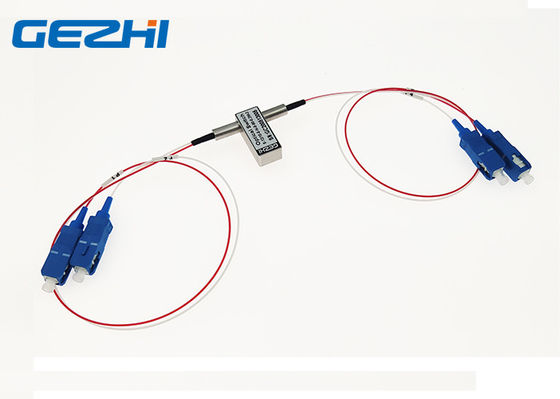

Netrworkの光学保護/復帰の妨げられた2x2単一の光学バイパス スイッチ
GEZHI Photonics Co.、株式会社の妨げられた2x2単一の光学バイパス スイッチは、単位を通した光学道全く光学である;すなわち光学転換に電気に光学がない。繊維光学道に電気損失または電気帯域幅の限界がない。光学道は入って来る光シグナルの指定出力繊維に方向を変える。この装置のための共通の適用の2x2光学バイパス スイッチは光学旅程、システム バイパス、リング ネットワークの復帰およびループバックのテストである。
|
特徴 高いチャネルの分離 無比の安価 |
適用 光シグナルRoutingConfigurable 光学加えなさい/低下 Netrworkの光学保護/復帰 ネットワークの試験制度 |
指定
| 変数 | GZ-FSW-2×2B | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | タイプ:0.8最高:1.2 | タイプ:0.6最高:0.8 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2カスタム化は利用できる。 | |
光学ルート
| 状態1 | 状態2 |
|
|
 |
ピン
| 変数 | ピン | 電気ドライブ | 状態センサー | ||||||
| 2×2B | 光学道 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 非掛け金を降ろすこと | P1-P3 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P4、P2-P3 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| 掛け金を降ろすこと | P1-P3 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい |
|
順序情報
GZ-FSW-2×2B
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
ビデオ
|
|
