| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-FSW-D2x2B |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

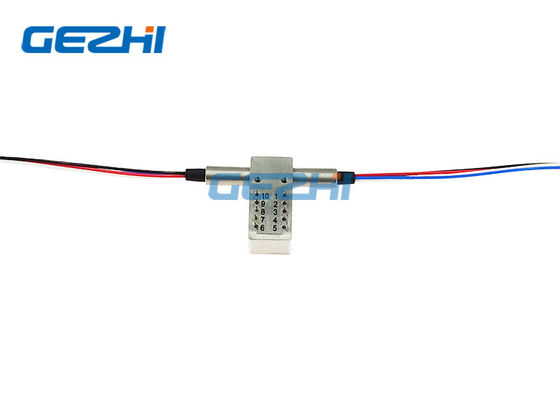

850nm MMの二重2x2バイパス繊維のオプティカル スイッチ
GEZHI Photonics Co.の株式会社の二重2x2バイパス繊維のオプティカル スイッチは入出力チャネル間の相互接続およびバイパス機能を提供するように設計されている。850nm波長のその働き。（1260~1650nm、780nmおよびカスタマイズされた波長は利用できる。 それは優秀な反復性、挿入損失および広い実用温度範囲を提供する。
|
特徴 低い挿入損失 |
適用 重複の切換え 繊維ネットワークの再構成そして復帰 |
指定
| モデル | 単位 | GZ-FSW-D2x2B | |
| Operatingwavelength | nm | 850±40/1300±40 | 1260~1620 |
| 波長 | nm | 850&1300 | 1310&1550 |
| 挿入損失 | dB | タイプ:1.0最高:1.5 | |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 十字の話 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電圧 | v | 3.0または5.0±0.5 | |
| 動作寿命 | 時間 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 力の処理 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 （産業タイプは利用できる） | |
| 保管温度 | ℃ | -40~+85 | |
| 繊維色 |
P1、P1:黒いP2、P2:赤い P3、P3:青いP4、P4:白い |
||
| サイズ | mm | 27.0×12×8.2 | |
| 注:1実用温度およびSOPの内で。2つの除くコネクター。 | |||
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

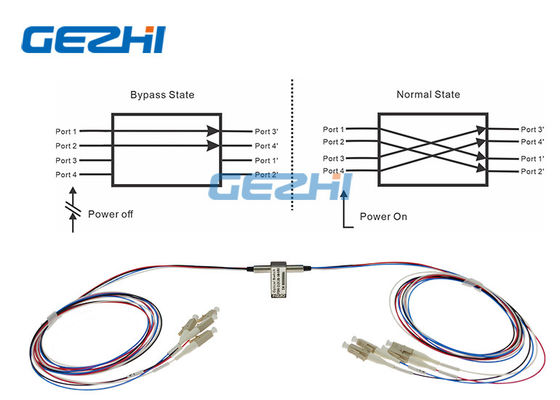

光学ルート
ピン
| タイプ | 国家 | Pin定義 | 力 | コンディション モニター | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 非掛け金を降ろすこと | P1- P3 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり | |
| P2-P4 | ||||||||||
| B | P1-P1、P2-P2 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| P3-P3、P4-P4 | ||||||||||
| 掛け金を降ろすこと | P1- P3 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり | |
| P2-P4 | ||||||||||
| B | P1-P1、P2-P2 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい |
|
ビデオ
|
|
