| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-FSW-1x8 |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

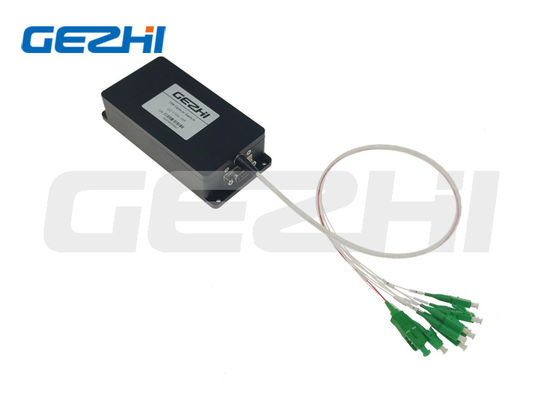

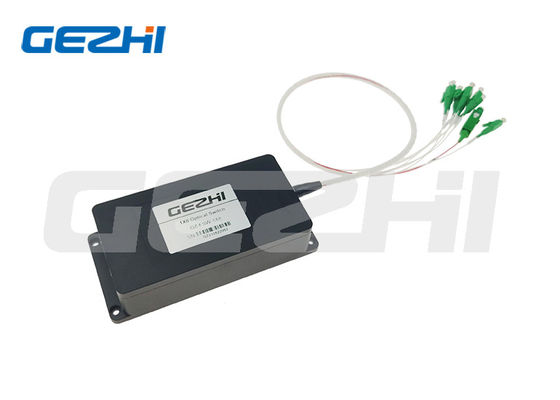

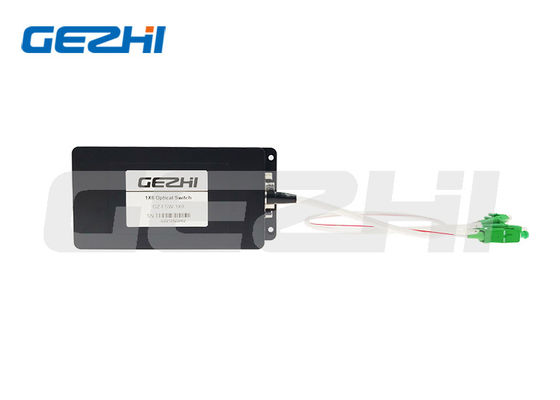

RS232インターフェイスとの1x8オプティカル スイッチFSW 1x8 SM 1260~1650nm
GEZHI 1×8のオプティカル スイッチはOADM、OXC、システム・モニタリングおよび保護のための理想的な部品である。密集したパッケージを使うと、高密度光通信システムに統合することは容易である場合もある。および大きい温度の変化衝撃/振動環境の下で失敗、長寿、操作なしで連続操作の最もデマンドが高い転換の条件を満たすことを設計する
特徴
広い波長範囲
低い混線
安定性が高く、高い信頼性
光学道でエポキシなし
適用
実験室のR & D
システム・モニタリング
OADM
OXC
指定
| 変数 | 単位 | GZ-FSWM-1×N | |||
| 挿入損失 | dB | 1 < N=""> | 45 < N=""> | 88 < N=""> | |
| タイプ:0.8最高:1.0 | タイプ:1.2最高:1.5 | タイプ:1.5最高:1.8 | |||
| 波長範囲 | nm | 850±40/1300±40 | 1260 | 1650 | ||
| テスト波長 | nm | 850 / 1300 | 1310 / 1550 | ||
| リターン・ロス | dB | ≥ MMの≥ 30 SMの50 | |||
| 混線 | dB | ≥ 55 | |||
| PDL | dB | ≤ 0.05 | |||
| WDL | dB | ≤ 0.25 | |||
| TDL | dB | ≤ 0.25 | |||
| 反復性 | dB | ≤ ±0.05 | |||
| 耐久性 | 周期 | ≥ 10，000,000 | |||
| 転換の時間 | 氏 | ≤ 10 （隣接チャネルの順序スイッチ時間） | |||
| 光学力 | MW | ≤500 | |||
| 実用温度 | ℃ | -20 | +70 | |||
| 保管温度 | ℃ | -40 | +85 | |||
| 相対湿度 | % | 5 | 95 | |||
| 次元 | mm | 135×40×32 （N≤4） | 135×64×32 （N≤12） | 184×78×36 （N≤16） | |
| 184×78×66 （N≤45） | 184×156×66 （N≤88） | 184×220×66 （N≤128） | |||
| 140×77.5×32 （N≤16） | 140×77.5×64 （N≤32） | ||||
注:1.カスタム化は利用できる。
2. コネクターなしで指定し、コネクターごとの付加的な0.2dB損失を加える。
発注情報
GZ-FSWM-1xN-x-xx-x-x-xx-xx-x
| チャネル | 繊維のタイプ | テスト波長 | 管のタイプ | 繊維の長さ | コネクター |
| 1 | 128 | SM:SM、9/125 M5:MM、50/125 M6:MM、62.5/125 X:他 |
850:850nm 1310:1310nm 1550:1550nm 13/15:1310/1550nm X:他 |
90:900um 20:2.0mm 30:3.0mm X:他 |
05:0.5m 10:1.0m 15:1.5m X:他 |
OO:どれも FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC STA:ST/APC LP:LC/PC LA:LC/APC X:他 |
ビデオ
|
