| Brand Name: | GEZHI or OEM |
| モデル番号: | 二重1x2オプティカル スイッチ |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

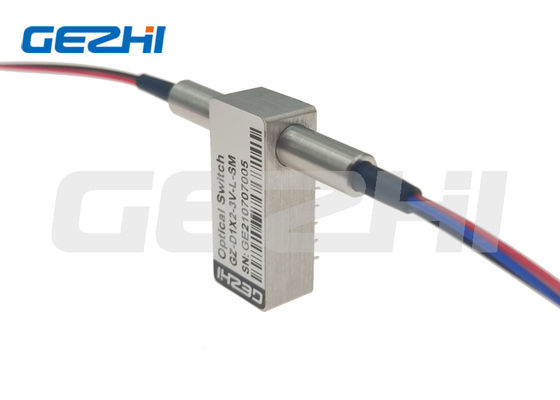

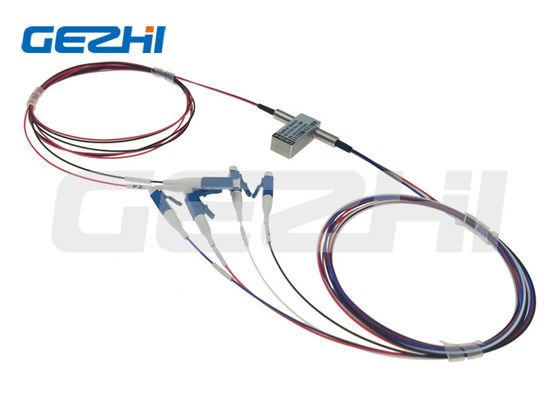

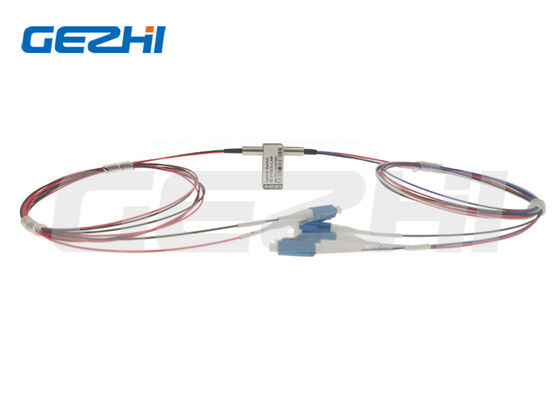

二重リレー スイッチD1x2機械オプティカル スイッチの二極二重投球
GEZHIはconfigurate 6つの繊維によって1x2オプティカル スイッチの二倍になり、2つの州はまた2x4繊維をオプティカル スイッチと呼んだ。それはLC/UPCのコネクターと非掛け金を降ろされたタイプと接続する。GEZHIの二重1x2 Opto機械スイッチは指定出力繊維に入って来る光シグナルの方向を変えることによって光学チャネルを接続する。D1x2機械オプティカル スイッチは実験室、メトロポリタン・エリア・ネットワークおよび構成可能OADMのR & Dのapllicationである。
特徴
低い挿入損失
広い波長範囲
長い寿命
安定性が高く、高い信頼性
光学道でエポキシなし
適用
システム・モニタリング
構成可能OADM
実験室のR & D
人（メトロポリタン・エリア・ネットワーク）
指定
| モデル | 単位 | GZ-FSW-D1x2 | |
| Operatingwavelength | nm | 850±40/1300±40 | 1260~1620 |
| 波長 | nm | 850&1300 | 1310&1550 |
| 挿入損失 | dB | タイプ:0.7最高:1.0 | |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 十字の話 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電圧 | v | 3.0または5.0±0.5 | |
| 動作寿命 | 時間 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 力の処理 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| サイズ | mm | 27.0×12×8.2 | |
| 注:1実用温度およびSOPの内で。2つの除くコネクター。 | |||
カスタム化は利用できる。
二重1x2オプティカル スイッチの順序情報
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
光学ルート
ピン
| タイプ | 国家 | Pin定義 | 力 | コンディション モニター | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 非掛け金を降ろすこと | P1- P3、P2-P4 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり | |
| B | P1-P1、P2-P2 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| 掛け金を降ろすこと | P1- P3、P2-P4 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり | |
| B | P1-P1、P2-P2 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
ビデオ
|
|
