| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-1x2-13/15 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

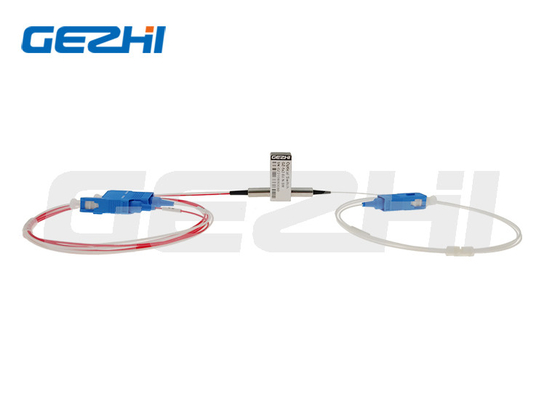

1x2オプティカル スイッチ
Gezhi光学Swichesのそれは優秀な機械および光学性能を特色にし、1x1、1x2の2x2バイパスの別のスイッチ構成を、2x2、二重1x2の二重2x2バイパス、同じような密集したパッケージに二重2x2統一する。それはOADM、OXC、システム・モニタリングおよび保護のための理想的な部品である。密集したパッケージを使うと、高密度光通信システムに統合することは容易である場合もある。
|
特徴 フェイル・セイフに掛け金を降ろすこと
無比の安価
低い光学ゆがみ エポキシなしの光学道
高い信頼性
|
適用 チャネルの妨害 構成可能加えなさい/低下
システム・モニタリング
器械使用
|
指定
| 変数 | 指定 | 単位 |
| 作動の波長 | 1260~1620 （SM） | nm |
| 挿入損失 | ≤1.0 | dB |
| 波長の依存した損失 | ≤0.25 | dB |
| 分極の依存した損失 | ≤0.05 | dB |
| 温度の依存した損失 | ≤0.20 | dB |
| リターン・ロス | SM≥50 | dB |
| 十字の話 | SM≥55 | dB |
| スイッチ時間 | ≤8 | 氏 |
| 反復性 | ≤±0.02 | dB |
| 耐久性 | ≥107 | 時 |
| 作動の電圧 | 3か5 | V |
| スイッチ タイプ | /掛け金を降ろす非掛け金を降ろすこと | |
| 実用温度 | - 20~+70 | ℃ |
| 保管温度 | - 40~+85 | ℃ |
| 光学力 | ≤500 | MW |
| 次元 | 27.0L×12.5W×8.4H | mm |
ピン
| タイプ | Pin | 電気ドライブ | 状態センサー | ||||||
| 1×2 | チャネル | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 掛け金を降ろすこと | P1-P2 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P3 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
| 非掛け金を降ろすこと | P1-P2 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P3 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい |
|
1x2オプティカル スイッチの順序情報
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
順序情報
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
光学ルート
| 状態1 | 状態2 |
|
|
 |
機械デッサン
ビデオ
|
|
