| Brand Name: | GEZHI or OEM |
| モデル番号: | FSW-1x4T |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

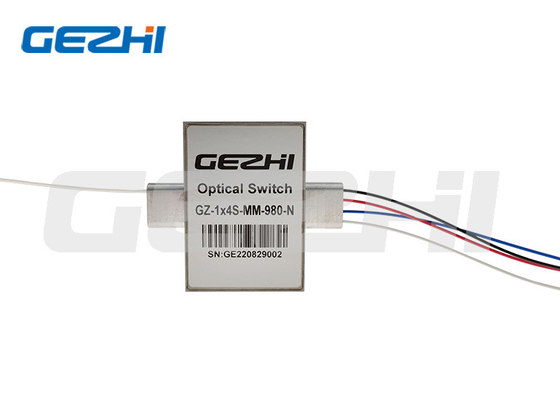

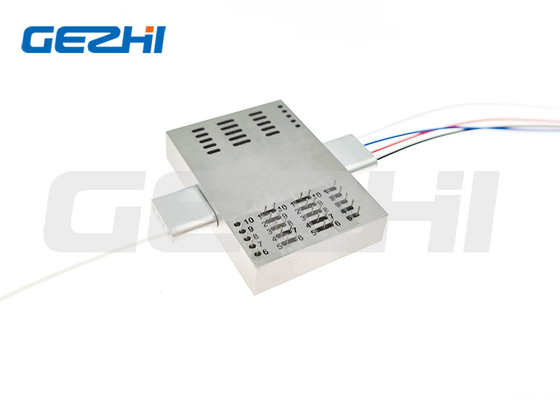

レーザー/医療機器のチャネル スイッチのためのFSW-1x4Tのオプティカル スイッチ
この1x4 Tのオプティカル スイッチはサポート750nm、780nm、980nmまたはカスタマイズされた波長である。S105/125umの大きい中心繊維とその。レーザーの医療機器、monitoryシステム実験室のR & Dのチャネル切替えのその広く利用された。GEZHI Photonicsはカスタマイズされた波長、繊維およびチャンネル番号等を支えることができる。高いstablityおよび信頼性の1x4 Tのオプティカル スイッチ。
|
特徴 |
適用 |
|
|
1x4 Tのオプティカル スイッチの指定
| 1x4 Tのタイプ スイッチ | 単位 | 典型的 |
| 操作の波長 | nm | 750nm 780nmか980nm |
| 挿入損失1 | dB | <1> |
| 波長の依存した損失 | dB | <0> |
| 分極の依存した損失 | dB | <0> |
| リターン・ロス | dB | SM:>55 MM:>35 |
| 十字の話 | dB | SM:>55 MM:>35 |
| 転換の時間 | 氏 | 典型的:4最高:10 |
| 反復性 | dB | <> |
| 耐久性 | 周期 | >10，000,000 |
| 転換のタイプ | /非掛け金を降ろす掛け金を降ろすこと | |
| 光学力の処理 | MW | <500mw> |
| 作動の電圧 | VDC | 3Vか5V |
| 実用温度 | ℃ | -5~+70 |
| 保管温度 | ℃ | -40~+85 |
| 繊維のタイプ | / | SM/MM繊維 |
| パッケージ次元 | mm | 27L X 23W X 8.2H |
注:1.カスタム化は利用できる。
2. コネクターなしで指定し、コネクターごとの付加的な0.2dB損失を加える。
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維の直径 | 繊維の長さ | コネクター |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 S105/125=S105/125um |
780=780nm 980=980nm 1060=1060nm S=Specify |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
| タイプ |
Staのte |
光学ルート |
電気ドライブ | 状態センサー | ||||||||||||||
| リレー1 （Pin） | リレー2 （Pin） | リレー1 （Pin） | リレー2 （Pin） | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | COM-P1黒 | - | - | GND | V+ | V+ | GND | - | - | 終わり | 開いた | 開いた | 終わり | 開いた | 終わり | clsoe | 開いた | |
|
掛け金のing |
B | 赤いCOM-P2 | V+ | GND | - | - | - | - | GND | V+ | 開いた | 終わり | 終わり | 開いた | 終わり | 開いた | 開いた | 終わり |
| C | COM-P3青 | - | - | GND | V+ | - | - | GND | V+ | 終わり | 開いた | 開いた | 終わり | 終わり | 開いた | 開いた | 終わり | |
| D | 白いCOM-P4 | V+ | GND | - | - | V+ | GND | - | - | 開いた | 終わり | 終わり | 開いた | 開いた | 終わり | 終わり | 開いた | |
|
非掛け金のing |
COM-P1黒 | - | - | - | - | V+ | - | - | GND | 終わり | 開いた | 開いた | 終わり | 開いた | 終わり | 終わり | 開いた | |
| B | 赤いCOM-P2 | V+ | - | - | GND | - | - | - | - | 開いた | 終わり | 終わり | 開いた | 終わり | 開いた | 開いた | 終わり | |
| C | COM-P3青 | - | - | - | - | - | - | - | - | 終わり | 開いた | 開いた | 終わり | 終わり | 開いた | 開いた | 終わり | |
| D | 白いCOM-P4 | V+ | - | - | GND | V+ | - | - | GND | 開いた | 終わり | 終わり | 開いた | 開いた | 終わり | 終わり | 開いた | |
S105/125um繊維が付いている1x4 Tのオプティカル スイッチの光学ルート
S105/125um繊維が付いている1x4 Tのオプティカル スイッチの次元
