| Brand Name: | GEZHI or OEM |
| モデル番号: | 溶かされたカプラーを維持する1x2,2x2分極 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

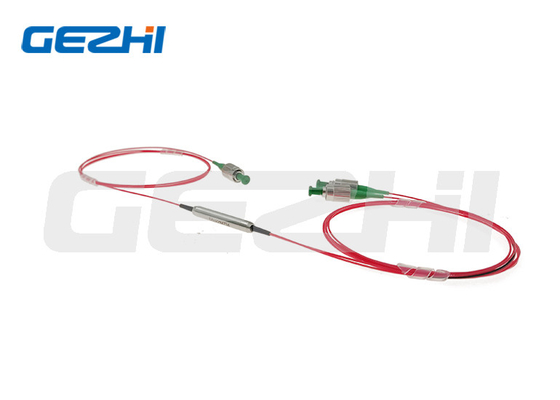

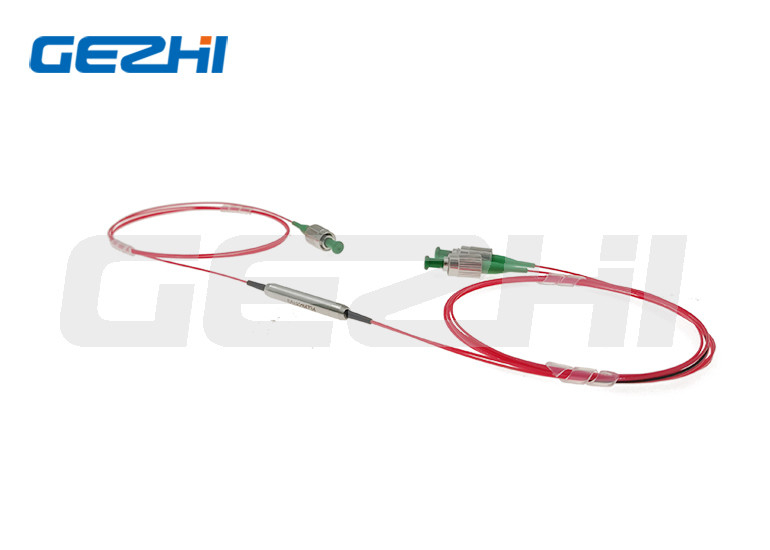

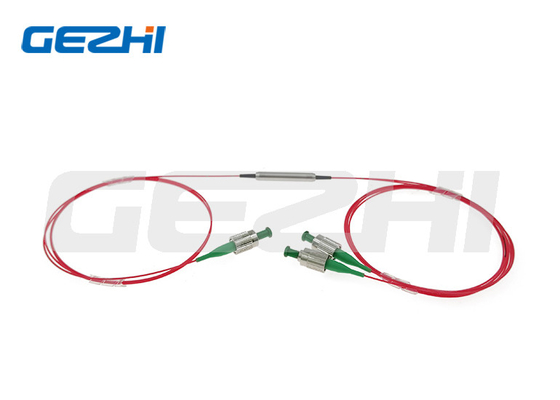

525nm、630nm、780nm、850nmの溶かされた繊維光学のカプラーを維持する980nm 1x2,2x2の分極
プロダクト概観
溶かされた繊維光学のカプラーを維持する1x2,2x2分極は溶かされた標準的なカプラー（PMC）を維持する分極を造るのに独特な溶解の技術および分極維持繊維を使用する。連結の比率は顧客の要求に従って選ぶことができる。それは低く余分な損失の、小型および高い分極の絶滅の比率を特色にする。PMCは光学センサーおよび光学ジャイロコンパスの光学アンプのために広く利用されている。
適用
繊維のアンプ
力の監視
繊維の光学機器
特徴
低い挿入損失
ハイ リターンの損失
高い絶滅の比率
| 変数 | 単位 | 価値 | |||||||||||||||
| タイプ | / | 1x2か2x2 | |||||||||||||||
| 中心の波長 | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| 作動の波長範囲 | nm | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| 最高。余分な損失 | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| 蛇口のカップリングの比率 | % | 1±0.5%、5±1.0%、10±2.0%、および50% | |||||||||||||||
| 挿入損失 | dB | ILは連結の比率に関連していた | |||||||||||||||
| 絶滅の比率 | dB | 1x2:≥20;2x2:≥18 | |||||||||||||||
| リターン・ロス | dB | ≥55 | |||||||||||||||
| 最高力の処理（CW） | W | 0.1 | 0.1 | 0.5、1、か3 | 0.5、1、か3 | 0.5、1、か3 | |||||||||||
| 抗張負荷 | N | ≤5 | |||||||||||||||
| 実用温度 | ℃ | -5~+75 | |||||||||||||||
| 保管温度 | ℃ | -40~+85 | |||||||||||||||
| パッケージ次元 | mm | φ3x54mmかφ3x60mm | |||||||||||||||
| 連結の比率の許容 | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
注:1. PMによって溶かされるカプラーは両方軸線の働き、軸線妨げることができるではない;デフォルト テスト絶滅の比率は遅い軸線にある。
上記の指定はコネクターなしに装置のため、コネクターとである、ILはより高い0.3dBであるリターン・ロスはとの5dBを減らすことであり、絶滅の比率は2dBを減らす。
2。>10Wの高い発電の適用のために、私達は脱熱器パッケージを使用する
3。脈拍の適用があれば、パルス エネルギーおよびピーク期の電力を私達に知らせること確実であるため。
次元
発注情報
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①波長: | 525=525nm;630=630nm;780=780nm;850=850nm;980=980nm;S=Specify |
| ②構成タイプ: | 12=1x2、22=2x2 |
| ③連結の比率: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Specify |
| ④繊維のタイプ: | PM460-HP;PM630-HP;PM780;PM980;S=Specify |
| ⑤力の処理: | 0L=0.5W;01=1W;02=2W |
| ⑥パッケージ次元: | S2=3.0x54mm;S3=3.0x60mm;S=Specify |
| ⑦ピグテールのタイプ: | 00=bare繊維;09=900um緩い管 |
| ⑧繊維の長さ: | 08=0.8m;10=1m;S=Specify |
| ⑨コネクターのタイプ: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| モデル番号: | 溶かされたカプラーを維持する1x2,2x2分極 |
| Moq: | 1pc |
| 価格: | 交渉可能 |

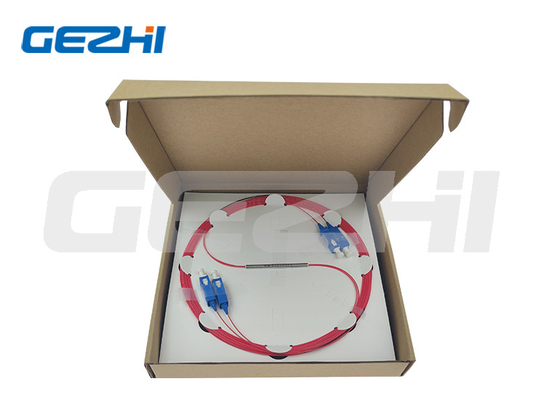

| パッケージの詳細: | 紙箱 |
