| ブランド名: | GEZHI or OEM |
| モデル番号: | 溶かされたカプラーを維持する1x2,2x2分極 |
| Moq: | 1pc |
| 価格: | US$288-US$988 |
| 支払条件: | T/T、ウェスタンユニオン |

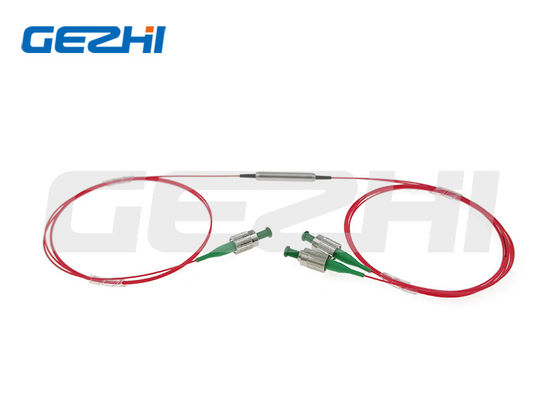

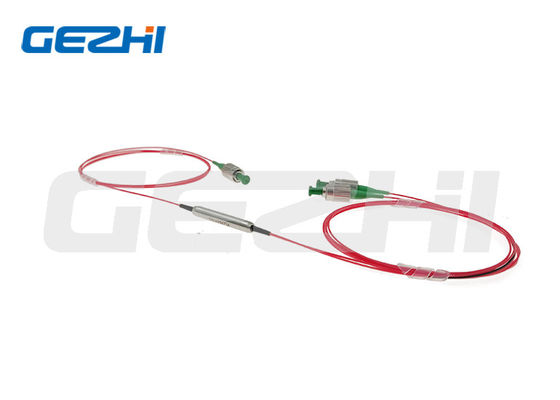

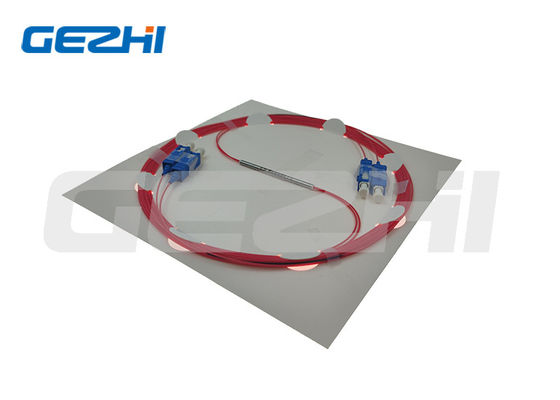

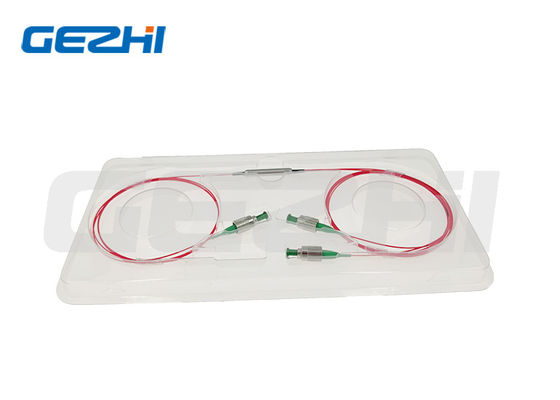

525nm、630nm、780nm、850nm、980nm 1x2、2x2 偏光保持融着ファイバーオプティックカプラ
1x2、2x2 偏光保持融着ファイバーオプティックカプラは、独自の融着技術と偏光保持ファイバーを使用して偏光保持融着標準カプラ（PMC）を構築しています。カップリング比はお客様の要望に応じて選択可能です。低挿入損失、小型、高偏光消光比を特長としています。PMCは、光センサー、光ジャイロ、光アンプに広く使用されています。
| パラメータ | 単位 | 値 |
|---|---|---|
| タイプ | / | 1x2 または 2x2 |
| 中心波長 | nm | 525 | 630 | 780 | 850 | 980 |
| 動作波長範囲 | nm | ±10 | ±10 | ±15 | ±15 | ±20 |
| 最大過剰損失 | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 |
| タップカップリング比 | % | 1±0.5%、5±1.0%、10±2.0%、および 50% |
| 挿入損失 | dB | カップリング比に関連 |
| 消光比 | dB | 1x2:≥20 ; 2x2:≥18 |
| リターンロス | dB | ≥55 |
| 最大許容入力パワー（CW） | W | 0.1 | 0.1 | 0.5、1、または 3 | 0.5、1、または 3 | 0.5、1、または 3 |
| 引張荷重 | N | ≤5 |
| 動作温度 | ℃ | -5~+75 |
| 保管温度 | ℃ | -40~+85 |
| パッケージ寸法 | mm | φ3x54mm または φ3x60mm |
| カップリング比 | 許容差 |
|---|---|
| 1/99 | ±0.5% |
| 2/98 | ±0.6% |
| 5/95 | ±1.0% |
| 10/90 | ±1.5% |
| 20/80 | ±2.0% |
| 30/70 | ±2.5% |
| 40/60 | ±3.0% |
| 50/50 | ±3.5% |
| パラメータ | オプション |
|---|---|
| ① 波長: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=指定 |
| ② 設定タイプ: | 12=1x2, 22=2x2 |
| ③ カップリング比: | 50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=指定 |
| ④ ファイバータイプ: | PM460-HP; PM630-HP; PM780; PM980; S=指定 |
| ⑤ 入力パワー: | 0L=0.5W; 01=1W; 02=2W |
| ⑥ パッケージ寸法: | S2=3.0x54mm; S3=3.0x60mm; S=指定 |
| ⑦ ピッグテールタイプ: | 00=裸ファイバー; 09=900umルーズチューブ |
| ⑧ ファイバー長: | 08=0.8m; 10=1m; S=指定 |
| ⑨ コネクタタイプ: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=指定 |
|
|
| ブランド名: | GEZHI or OEM |
| モデル番号: | 溶かされたカプラーを維持する1x2,2x2分極 |
| Moq: | 1pc |
| 価格: | US$288-US$988 |

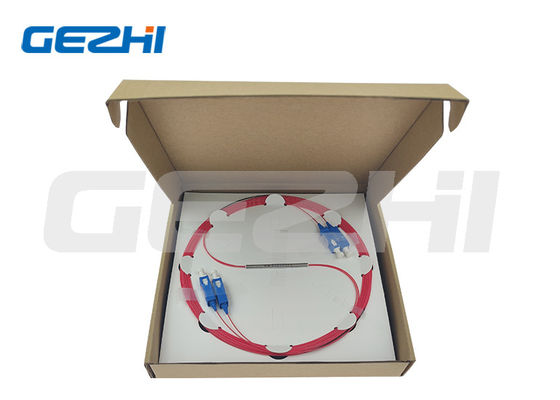

| パッケージの詳細: | 紙箱 |
