| ブランド名: | GEZHI or OEM |
| モデル番号: | PM DWDM |
| Moq: | 1pc |
| 価格: | US$288-US$988 |
| 支払条件: | T/T、ウェスタンユニオン |

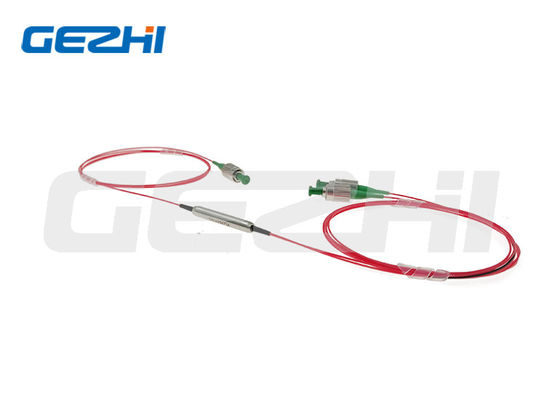

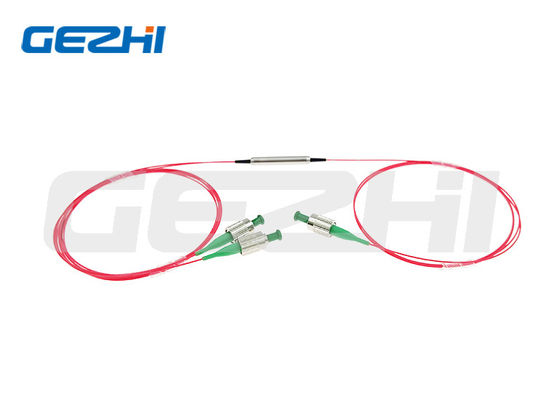

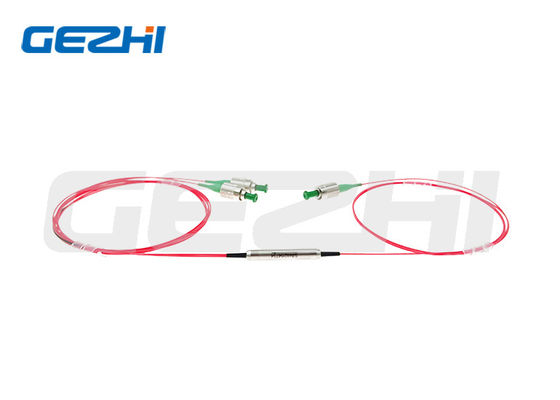

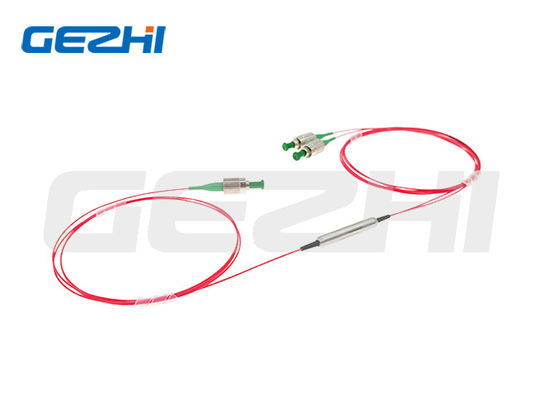

Gezhi Photonics 偏波保持高密度波長分割多重器シリーズは、国際標準に準拠して設計・製造されています。PM DWDMは、環境的に安定した薄膜フィルターと高度なパッケージング技術を使用して光信号の偏波を維持し、広い帯域幅、低い挿入損失、高いチャネルアイソレーション、優れた環境安定性、高い消光比を実現します。これらのデバイスは、単一チャネルの追加/ドロップ機能に個別に、またはDWDMシステムやセンサーシステムで使用できます。
| パラメータ | 単位 | 値 | |
|---|---|---|---|
| チャネル間隔 | GHz | 100 | 200 | |
| 中心波長 | nm | ITUグリッド | |
| 中心波長精度 | nm | ±0.05 | ±0.1 | |
| チャネル帯域幅（@-0.5dB） | nm | 0.22 | 0.5 | |
| 最大挿入損失（23℃） | 伝送チャネル | dB | 1.0 | 0.9 |
| 反射チャネル | dB | 0.4 | 0.4 | |
| 最小アイソレーション（23℃） | 隣接チャネル | dB | 30 | 30 |
| 非隣接チャネル | dB | 40 | 40 | |
| 反射チャネル | dB | 12 | 12 | |
| 最大チャネルフラットネス | dB | 0.3 | |
| 最小消光比（23℃） | dB | 20 | |
| 最大波長熱安定性 | nm/℃ | 0.003 | |
| 最大挿入損失熱安定性 | dB/℃ | 0.005 | |
| 最小リターンロス（23℃） | dB | 50 | |
| 最大光パワー（CW） | mW | 500 | |
| ファイバータイプ | - | PMパンダファイバー | |
| 動作温度 | ℃ | 0～+70 | |
| 保管温度 | ℃ | -40～+85 |
コネクタ付きの場合、挿入損失は0.3dB増加し、リターンロスは5dB減少し、消光比は2dB低下します。
コネクタキーはスロー軸に合わせられています。
|
|
| ブランド名: | GEZHI or OEM |
| モデル番号: | PM DWDM |
| Moq: | 1pc |
| 価格: | US$288-US$988 |

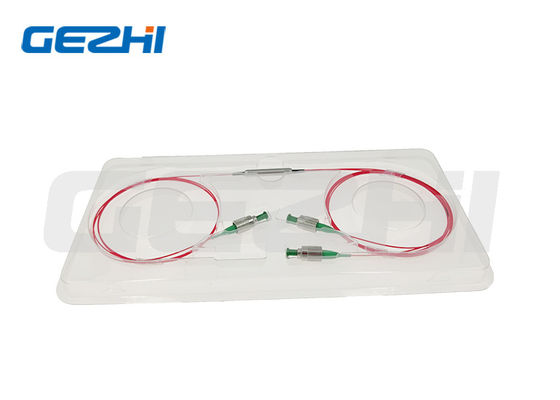

| パッケージの詳細: | 紙箱 |
| 支払条件: | T/T、ウェスタンユニオン |
Gezhi Photonics 偏波保持高密度波長分割多重器シリーズは、国際標準に準拠して設計・製造されています。PM DWDMは、環境的に安定した薄膜フィルターと高度なパッケージング技術を使用して光信号の偏波を維持し、広い帯域幅、低い挿入損失、高いチャネルアイソレーション、優れた環境安定性、高い消光比を実現します。これらのデバイスは、単一チャネルの追加/ドロップ機能に個別に、またはDWDMシステムやセンサーシステムで使用できます。
| パラメータ | 単位 | 値 | |
|---|---|---|---|
| チャネル間隔 | GHz | 100 | 200 | |
| 中心波長 | nm | ITUグリッド | |
| 中心波長精度 | nm | ±0.05 | ±0.1 | |
| チャネル帯域幅（@-0.5dB） | nm | 0.22 | 0.5 | |
| 最大挿入損失（23℃） | 伝送チャネル | dB | 1.0 | 0.9 |
| 反射チャネル | dB | 0.4 | 0.4 | |
| 最小アイソレーション（23℃） | 隣接チャネル | dB | 30 | 30 |
| 非隣接チャネル | dB | 40 | 40 | |
| 反射チャネル | dB | 12 | 12 | |
| 最大チャネルフラットネス | dB | 0.3 | |
| 最小消光比（23℃） | dB | 20 | |
| 最大波長熱安定性 | nm/℃ | 0.003 | |
| 最大挿入損失熱安定性 | dB/℃ | 0.005 | |
| 最小リターンロス（23℃） | dB | 50 | |
| 最大光パワー（CW） | mW | 500 | |
| ファイバータイプ | - | PMパンダファイバー | |
| 動作温度 | ℃ | 0～+70 | |
| 保管温度 | ℃ | -40～+85 |
コネクタ付きの場合、挿入損失は0.3dB増加し、リターンロスは5dB減少し、消光比は2dB低下します。
コネクタキーはスロー軸に合わせられています。
