| Brand Name: | GEZHI or OEM |
| モデル番号: | PM FWDM |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

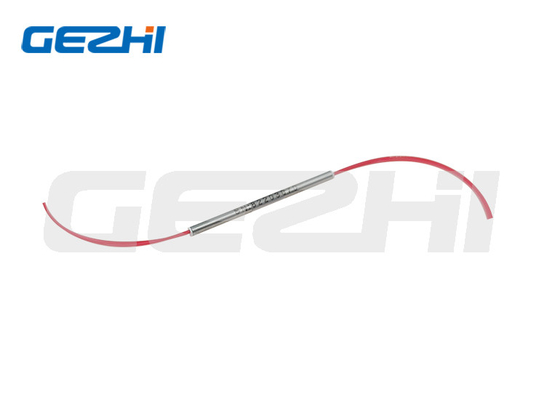

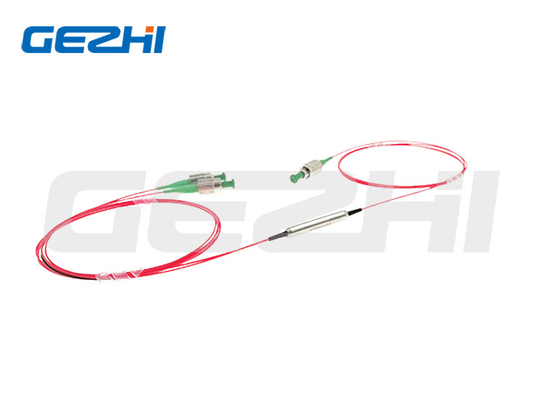

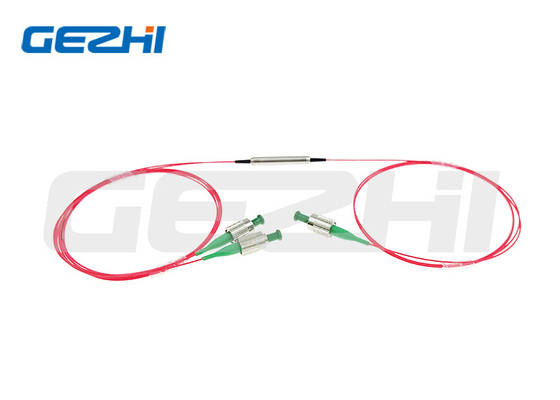

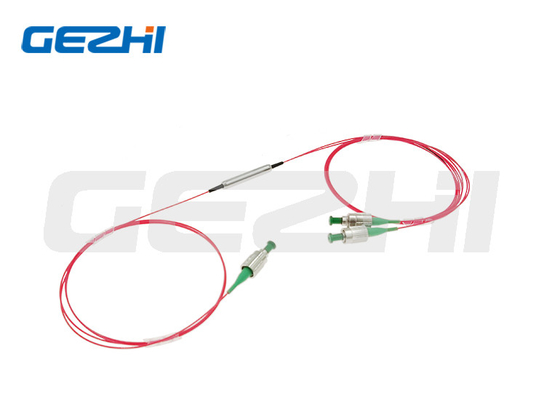

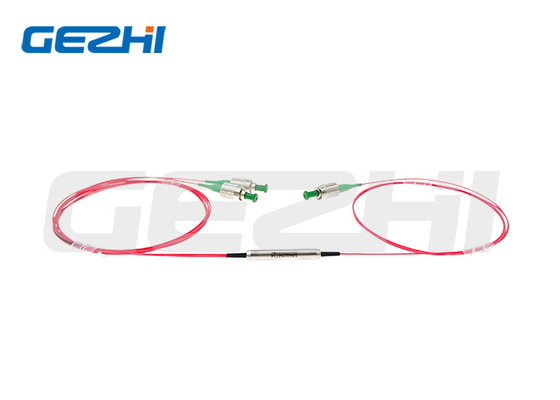

1x2分極CATVシステムのための維持フィルター波長部の多重交換装置
プロダクト概観
分極維持フィルターWDMシリーズは信号の分極を維持している間波長分割多重方式を提供する。PM FWDMは環境的に安定した薄膜にろ過し、技術を高い絶滅の比率、低い挿入損失およびハイ リターンの損失と特徴付けられる基づいている。それらは高速WDMのネットワーク システムにとって理想的である。分極維持フィルターWDMシリーズは信号の分極を維持している間波長分割多重方式を提供する。
適用
CATVシステム
CWDM/DWDMモジュール
EPON/GPONネットワーク
特徴
低い挿入損失
ハイ リターンの損失
高い信頼性及び安定性
製品仕様書
| 変数 | 単位 | 価値 | ||||||
| タイプ | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| 伝達波長 | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| 反射の波長 | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
最高。挿入損失 23℃ |
通信チャネル | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| 反射チャネル | dB | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
| Min. Transmission Isolation @Reflection | dB | 30 | 30 | 30 | 30 | 25 | ||
| Min. Reflection Isolation @Transmission | dB | 15 | 15 | 15 | 15 | 12 | ||
| 最高。チャネルの平坦 | dB | 0.4 | ||||||
|
Min. Extinction Ratio 23℃ |
通信チャネル | dB | 20 | |||||
| 反射チャネル | dB | 18 | ||||||
| 最高。波長の熱安定性 | nm/℃ | 0.003 | ||||||
| 最高。挿入損失の熱安定性 | dB/℃ | 0.005 | ||||||
| Min. 23℃のリターン・ロス | dB | 50 | ||||||
| 最高。力の処理（CW） | MW | 500 | ||||||
| 最高。抗張負荷 | N | 5 | ||||||
| 実用温度 | ℃ | 0~+70 | ||||||
| 保管温度 | ℃ |
-40~+85 |
||||||
コネクターによって、ILはより高く0.3dBである、RLは5dB下がるためにであり、ERはより低い2dBである。
コネクターのキーは軸線を遅らせるために一直線に並ぶ。
次元
発注情報
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - 波長: | 5506=T1550nm/R1064nm、0698=T1064nm/R980nm、SSSS=Specified |
| 2 - ポンプ タイプ: | F=Forward、B=Backward |
| 3 - 信号のルートのための働く軸線: | B=Bothの軸線の働き、F=Fastの軸線は妨げた |
| 444 - Com及びパスのための繊維のタイプ: | 001=PM1550、003=PM980、045=PM1950、SSS=Specified |
| 555 - Refのための繊維のタイプ: | 001=PM1550、003=PM980、004=Hi1060、008=SMF-28E、SSS=Specified |
| 6 - パッケージ次元: | 0=φ5.5x35mm、S=Specified |
| 7 - ピグテールのタイプ: | 0=bare繊維、1=900μmの緩い管 |
| 8 - 繊維の長さ: | 0.8=0.8m、1.0=1m、S=Specified |
| 999 - コネクターのタイプ: | 0=FC/UPC、1=FC/APC、2=SC/UPC、3=SC/APC、N=None、S=Specified |
|
|
| Brand Name: | GEZHI or OEM |
| モデル番号: | PM FWDM |
| Moq: | 1pc |
| 価格: | 交渉可能 |

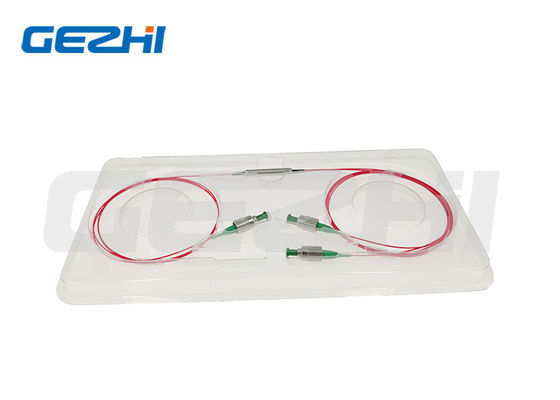

| パッケージの詳細: | 紙箱 |
