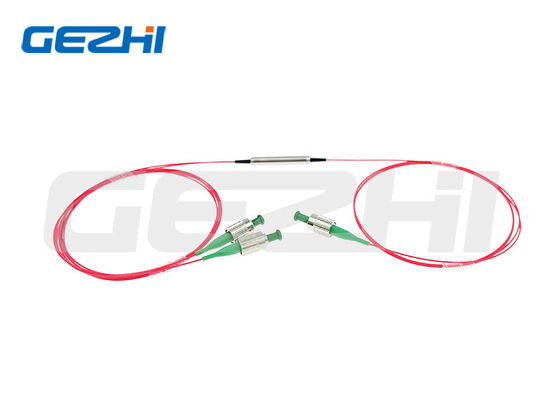

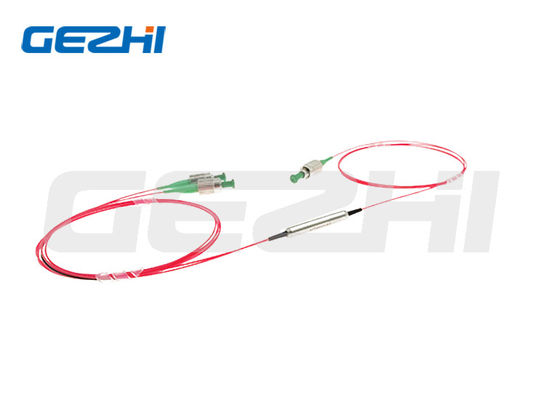

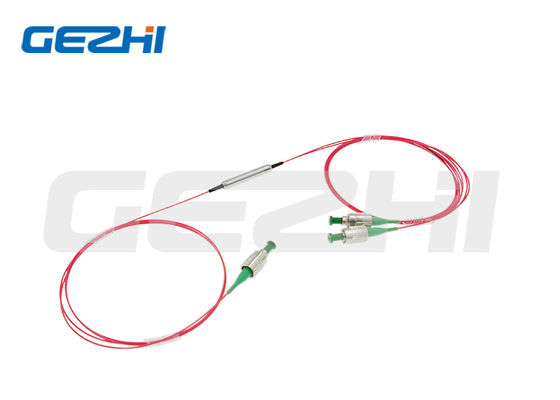

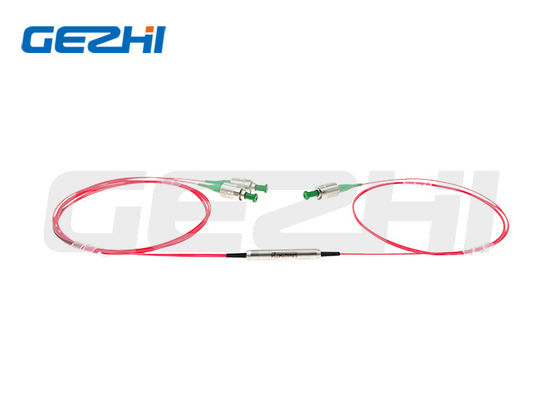

1x2ポート偏振維持フィルターWDM,CATVシステムにおける挿入損失が低く,返却損失が高く

Name: 1x2ポート偏振維持フィルターWDM,CATVシステムにおける挿入損失が低く,返却損失が高く
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PM FWDM
Price: 638.00 USD
Availability: InStock

ブランド名:	GEZHI or OEM
モデル番号:	PM FWDM
Moq:	1pc
価格:	US$288-US$988
支払条件:	T/T、ウェスタンユニオン

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE RoHS,ISO9001

コネクタの種類:

FC/UPC、FC/APC、SC/UPC、SC/APCまたはカスタマイズされる

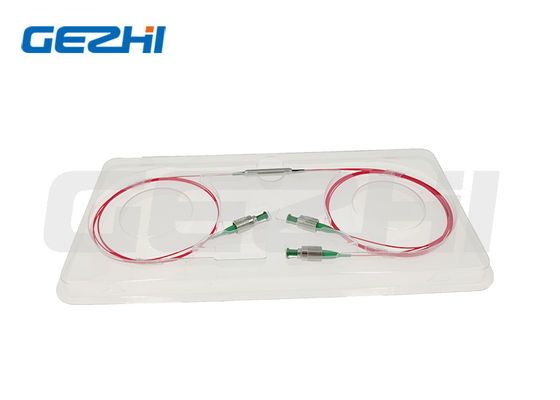

パッケージの詳細:

紙箱

供給の能力:

1ヶ月あたりの5000pcs

ハイライト:

1x2分極の維持フィルター

CATVシステム分極の維持フィルター

PMの波長部の多重交換装置

製品説明

1x2 偏光保持フィルター波長分割マルチプレクサー CATVシステム

製品概要

偏振維持フィルターWDMシリーズは,信号偏振を維持しながら波長分割マルチプレキシングを提供します.PM FWDMは,環境的に安定した薄膜フィルター技術に基づい,高い絶滅比で特徴付けられています.高速WDMネットワークシステムに理想的です.

申請

CATVシステム
CWDM/DWDMモジュール
EPON/GPONネットワーク

特徴

低挿入損失
高回り損失
高度の信頼性と安定性

製品仕様

パラメータ	ユニット	価値観
タイプ	-	1064/980 1550/980 1550/1064 1550/1480 2000/1550 オーケーわかった
送信波長	nm	1020~1080 1520~1580 1520~1580 1535~1565 1950~2050 年間は
反射波長	nm	960~990 960~990 1020~1080 1480±10 1570±10 960~990 960~990 1020~1080 1480±10
最大 23°C での挿入損失	送信チャンネル	dB	00.8 0.7 0.8 0.8 0.8 0.88
	反射チャンネル	dB	00.6 0.6 0.6 0.6 0.6 0.68
送電隔離 @反射	dB	30 30 30 30 30 25 30 30 25 25 30 30 30 30 30 30 30 25 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 25 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 25 25 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 25 25 25 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 25 25 25 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 25 25 25 30 30 30 30 30 30 30 30 30 30 30 30 30 30 25 25 25 25 25 25 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30
ミニ反射隔離 @トランスミッション	dB	15 15 15 15 12 15 15 12 12 15 15 15 15 15 12 15 15 15 15 15 15 15 15 15 12 15 15 15 15 15 15 15 15 15 15 15 15 15 12 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 12 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 12 12 12 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 12 12 12 12 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12
マックス運河の平らさ	dB	0.4
23°Cで最小絶滅比	送信チャンネル	dB	20
	反射チャンネル	dB	18
マックス波長熱安定性	nm/°C	0.003
マックス挿入損失熱安定性	dB/°C	0.005
23°C での返却損失	dB	50
最大電源処理量 (CW)	mW	500
マックス張力負荷	N	5
動作温度	°C	0~+70
貯蔵温度	°C	-40~+85

ILは0.3dB高く RLは5dB低く ERは2dB低く

コネクタキーはスロー軸に並べられています.

サイズ

注文情報

PMFWDM-1111-23-444-555-67-8-999 試聴する

コードセグメント	記述
1111 - 波長	5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=指定された
2 - パンプの種類	F=前へ B=後ろへ
3 - シグナル経路の作業軸	B=両軸が動いている F=高速軸がブロックされている
444 - コム&パス用ファイバータイプ	001=PM1550, 003=PM980, 045=PM1950, SSS=指定されている
555 - リフ用ファイバータイプ	001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=指定されている
6 - パッケージの寸法	0=φ5.5x35mm,S=指定されている
7 - 豚尾の種類	0=裸の繊維,1=900μmの松散管
8 - 繊維の長さ	0.8=0.8m 1.0=1m S=指定
999 - コンネクタタイプ	0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,N=NONE,S=指定
