| ブランド名: | GEZHI or OEM |
| モデル番号: | PM CWDM |
| Moq: | 1pc |
| 価格: | US$288-US$988 |
| 支払条件: | T/T、ウェスタンユニオン |

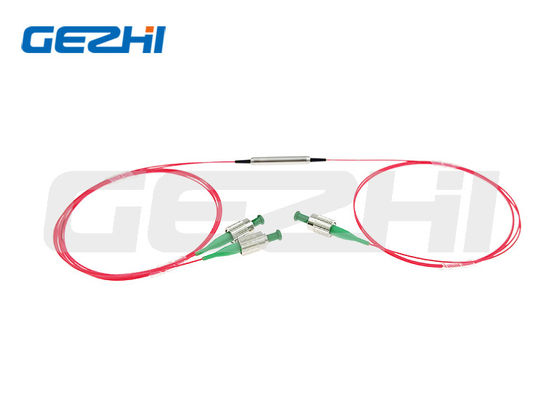

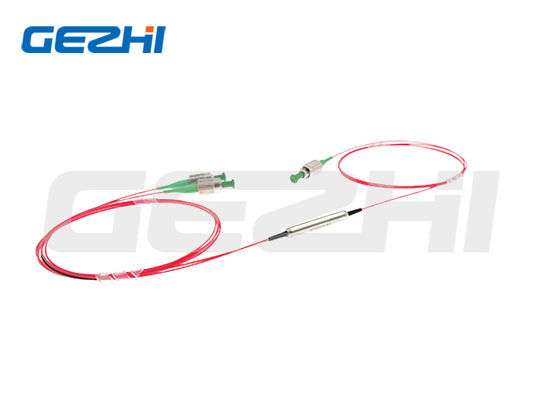

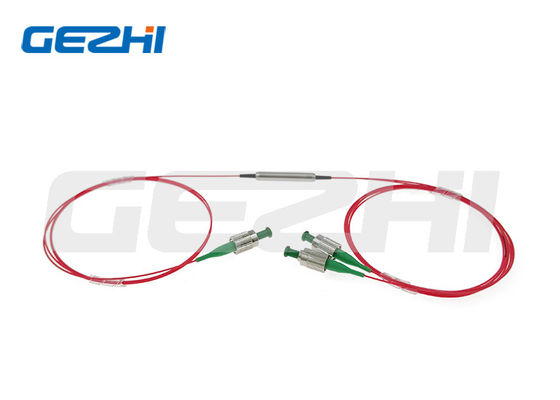

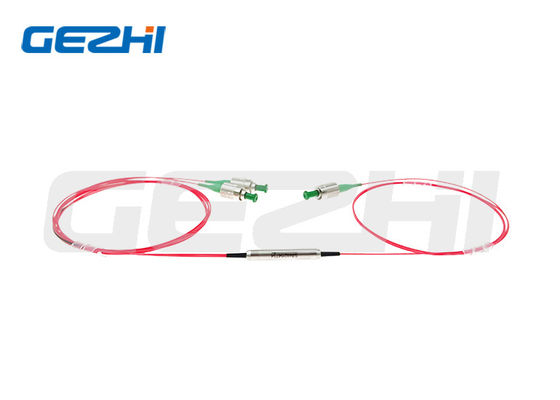

偏振維持粗波波長分割マルチプレクサーフィルターは,国際基準で設計および製造されています.この装置は 環境に安定した薄膜フィルターと高度なパッケージング技術を使用して 幅広く通過します低挿入損失,高チャネル隔離,環境安定性も優れています
CWDMシステムにおけるマルチチャネルアプリケーションでは,単チャンネル追加またはドロップ機能を実行するために個別に使用したり,連続してカスケード化したりすることができます.また,EDFAやファイバーレーザーシステムで望ましくないノイズ信号をブロックするために使用されます..
部品は高い隔離,低い挿入損失,高い消滅比,優れた環境安定性,および高い電力処理能力が特徴です.
| パラメータ | ユニット | 価値観 | |
|---|---|---|---|
| 中央波長 | nm | ITUまたはITU+1 | |
| 動作波長 | nm | 1260~1460 または 1460~1620 または 1260~1620 | |
| チャンネル空間 | nm | 20 | |
| チャンネル帯域幅 @λc | nm | ±65 | |
| マックス 運河の平らさ | nm | 0.4 | |
| 最大 23°C での挿入損失 | 送信チャンネル | dB | 0.6 |
| 反射チャンネル | dB | 0.4 (1260~1460または1460~1620) または0.6 (1260~1620) | |
| 最低23°Cでの隔離 | 隣接する運河 | dB | 30 |
| 隣接しない運河 | dB | 40 | |
| 反射チャンネル | dB | 12 | |
| 返済損失 | dB | 50 | |
| 23°Cで最小絶滅比 | dB | 20 | |
| マックス 波長熱安定性 | nm/°C | 0.003 | |
| マックス 挿入損失 熱安定性 | dB/°C | 0.005 | |
| 最大電源処理量 (CW) | mW | 500 | |
| 動作温度 | °C | 0~+70 | |
| 貯蔵温度 | °C | -40~+85 |
ILは0.3dB高く RLは5dB低く ERは2dB低く
コネクタキーはスロー軸に並べられています.
|
|
