| ブランド名: | GEZHI or OEM |
| モデル番号: | PMはWDMを溶かした |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| 支払条件: | T/T、ウェスタン・ユニオン |

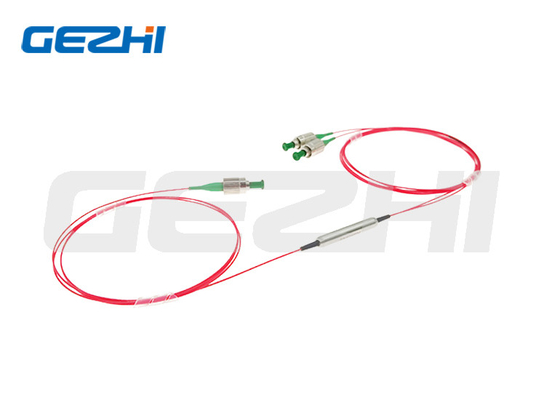

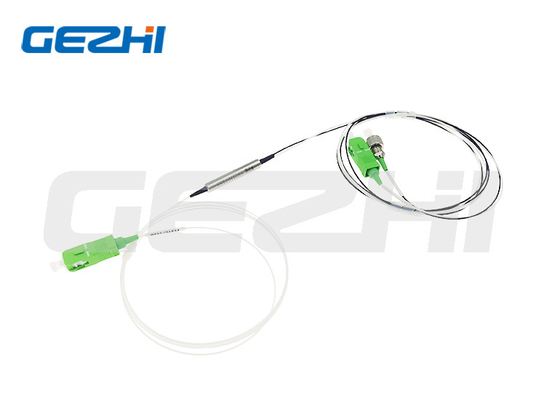

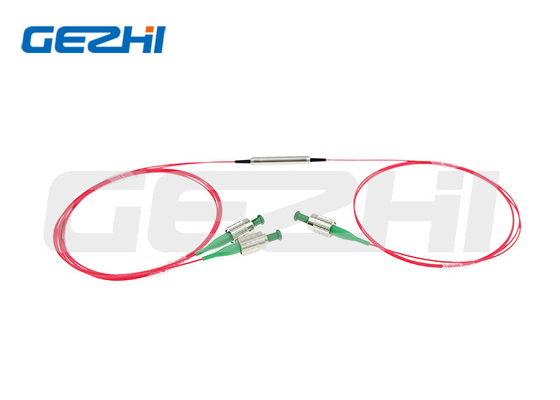

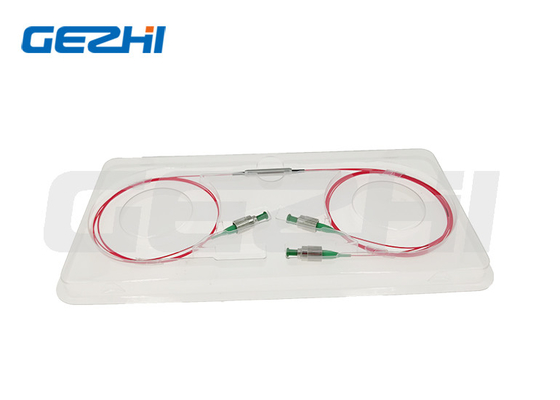

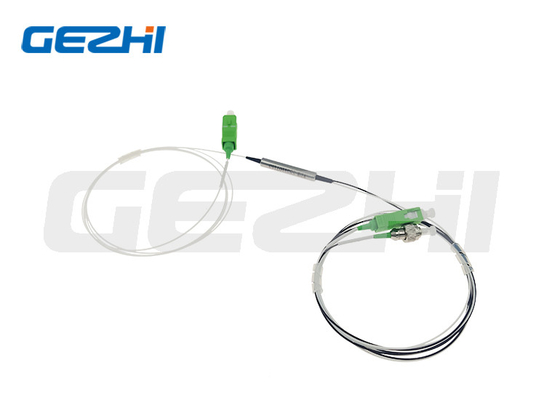

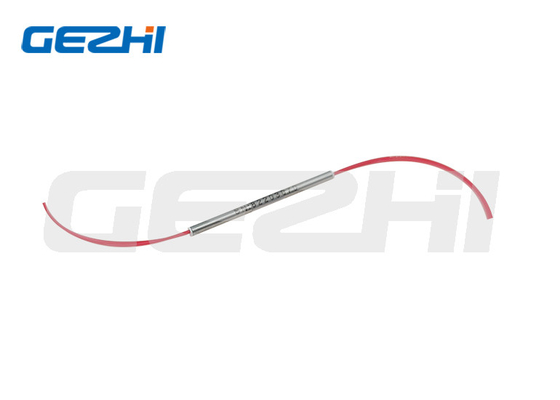

980/1550nm分極の維持は繊維センサーのためのWDMを溶かした
プロダクト概観
Gezhi Photonicsは溶かされたWDMを維持する980/1550nm分極を造るのに独特な溶解の技術および分極維持繊維を使用する。それは低く余分な損失の、小型および高い分極の絶滅の比率を特色にする。PMはWDMを繊維レーザー、光学センサーおよび光学ジャイロコンパスのために広く利用されている溶かした。
またこのプロダクトが他の波長を多重型にするのに使用することができる。980/1030 nm （脈打ったレーザーの塗布）および1064/1550 nm （ポンプでくむエルビウム イッテルビウム）を含んで。低い電力（300mW、500mW）および扱う高い発電（20W）は利用できる。それらは分極維持繊維のアンプ、繊維のレーザーおよび高速通信システムおよび器械使用の塗布にとって理想的である。
適用
テストの器械
凝集性コミュニケーション
EDFA
繊維Senso
特徴
高い絶滅の比率
高い分離
低い挿入損失
安定性が高い及び信頼性
製品仕様書
| 変数 | 単位 | 価値 | |||||
| タイプ | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| 作動の帯域幅 | nm | ±15 | |||||
| 最高。23℃の挿入損失 | 信号の港 | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 |
| ポンプ港 | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 | |
| 23℃のMin. Extinction Ratio | dB | 18 | 18 | 20 | 20 | 15 | |
| 23℃のMin. Isolation | dB | 10 | 13 | 18 | 18 | 13 | |
| パッケージ次元 | mm | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Min. Directivity | dB | 50 | |||||
| 23℃の最少リターン・ロス | dB | 50 | |||||
| 最高。光学力（CW） | W | 3 | |||||
| 繊維のタイプ | - | PMのパンダ繊維 | |||||
| 実用温度 | ℃ | -5~+75 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
コネクターによって、ILはより高く0.3dBである、RLは5dB下がるためにであり、ERはより低い2dBである。
コネクターのキーは軸線を遅らせるために一直線に並ぶ。
次元
発注情報
| PMFUWDM-1111-2-333-45-6-777-8899 （1x2タイプ）/PMFUWDM-1111-2-333-45-6-7777-8899 （2x2タイプ） | ||
| 1111 - 波長: | 65/06=650/1064nm、9806=980/1064、9855=980/1550、0655=1064/1550、SSSS=Specified | |
| 2 - タイプ: | 3=1x2、4=2x2 | |
| 333 - 繊維のタイプ: | 001=PM1550、003=PM980、045=PM1950、SSS=Specified | |
| 4 - パッケージ次元: | 0=φ3.0x54mm、1=φ3.0x60mm、2=φ3.0x70mm、S=Specified | |
| 5 - ピグテールのタイプ: | 0=bare繊維、1=900μmの緩い管 | |
| 6 - 繊維の長さ: | 0.8=0.8m、1.0=1m、S=Specified | |
| 7777 - コネクターのタイプ: | 0=FC/UPC、1=FC/APC、2=SC/UPC、3=SC/APC、N=None、S=Specified | |
| 88 - 平均出力: | 00=500mW、01=1W、03=3W、SS=Specified | |
| 99 - ピーク期の電力: | 00=Continuous波、01=1kW、10=10kW、SS=Specified | |
|
|
