| ブランド名: | GEZHI or OEM |
| モデル番号: | PMはWDMを溶かした |
| Moq: | 1pc |
| 価格: | US$288-US$988 |
| 支払条件: | T/T、ウェスタンユニオン |

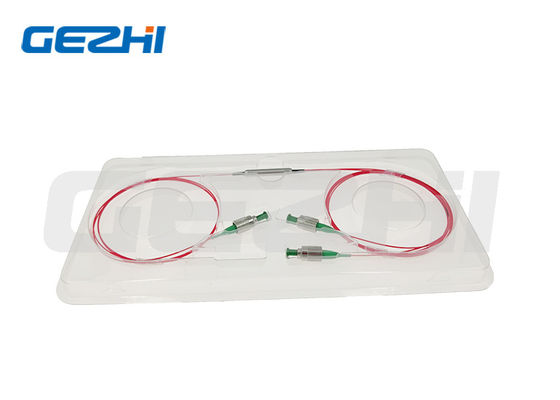

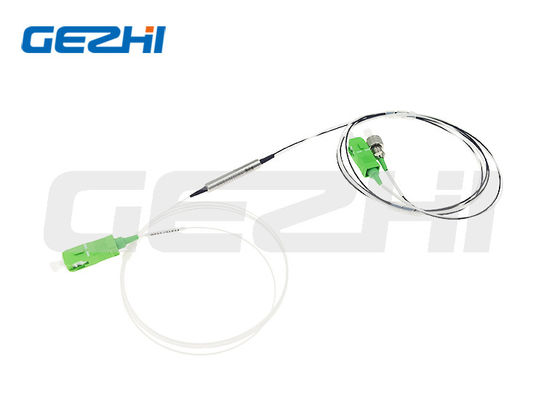

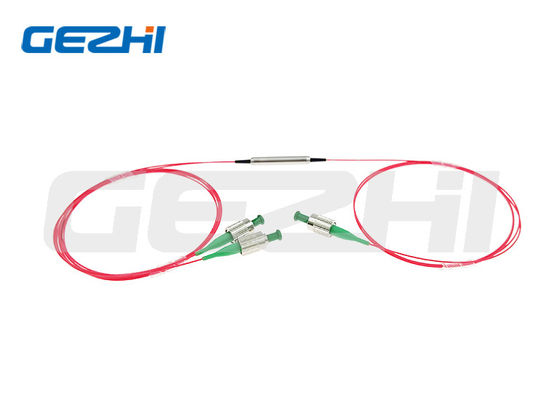

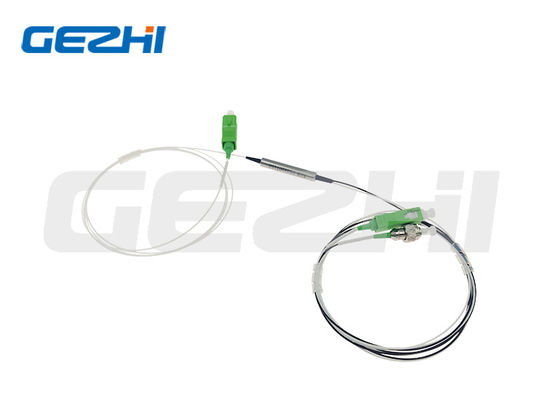

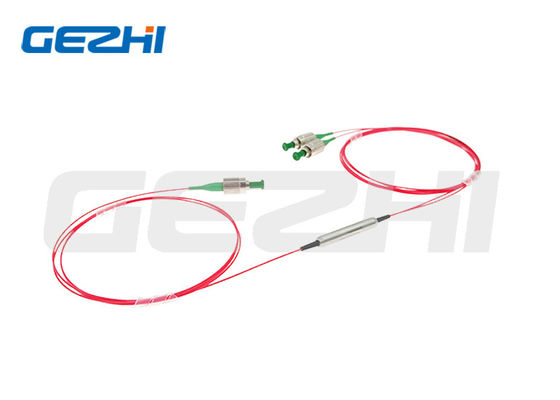

Gezhi Photonicsは,独特の融合技術と偏振維持ファイバを使用し,980/1550nm偏振維持融合WDMを製造しています.この製品は低余剰損失を特徴としています.コンパクトサイズPM融合WDMは,光ファイバーレーザー,光センサー,光学陀螺鏡に広く使用されています.
この製品は,パルスレーザーアプリケーションのための980/1030nmおよびErbium-Ytterbiumポンプのための1064/1550nmを含む他の波長を複数で配置することも可能である.低電力 (300mW) で利用可能これらのコンポーネントは,偏振維持ファイバーアンプ,ファイバーレーザー,高速通信システム,機器の用途.
| パラメータ | ユニット | 価値 | |
|---|---|---|---|
| タイプ | / | 650/1064 980/1064 980/1550 1064/1550 2000/1550 オーケー わかった | |
| 動作帯域幅 | nm | ±15 | |
| 最大 23°C での挿入損失 | 信号ポート | dB | 10.8 0.7 0.7 0.7 12 |
| ポンプポート | dB | 10.8 0.7 0.7 0.7 12 | |
| 23°Cで最小絶滅比 | dB | 18 15 18 20 20 15 15 20 15 15 15 20 20 20 20 15 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 15 20 20 20 20 20 20 20 20 20 20 20 20 20 15 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 15 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 15 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 | |
| 最低23°Cでの隔離 | dB | 10 13 18 18 18 13 13 10 10 13 18 13 10 10 13 10 13 18 18 18 13 13 10 10 10 13 18 18 18 18 13 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 | |
| パッケージの寸法 | mm | ピンクを3*54で割る | |
| ミニ・ディレクティブ | dB | 50 | |
| 23°C での返却損失 | dB | 50 | |
| 最大光電量 (CW) | W | 3 | |
| 繊維の種類 | - | PMパンダファイバー | |
| 動作温度 | °C | -5~+75 | |
| 貯蔵温度 | °C | -40~+85 |
ILは0.3dB高く RLは5dB低く ERは2dB低く
コネクタキーはスロー軸に並べられています.
| コードセグメント | 記述 |
|---|---|
| 1111 - 波長 | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=指定 |
| 2 - タイプ | 3 は 1 × 2 です. |
| 333 - 繊維の種類 | 001=PM1550, 003=PM980, 045=PM1950, SSS=指定されている |
| 4 - パッケージの寸法 | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=指定されている |
| 5 - 豚尾の種類 | 0=裸の繊維,1=900μmの松散管 |
| 6 - 繊維の長さ | 0.8=0.8m 1.0=1m S=指定 |
| 7777 - 接続器のタイプ | 0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,N=NONE,S=指定 |
| 88 - 平均電源 | 00=500mW 01=1W 03=3W SS=指定 |
| 99 - ピークパワー | 00=連続波,01=1kW,10=10kW,SS=指定 |
|
|
