| 製品名: | PMのアイソレーター | 波長: | カスタマイズしなさい |
|---|---|---|---|
| 実用温度: | -5~+70 （℃） | 保管温度: | -40~+85 （℃） |
| 適用: | ポンプ レーザー | ||
| ハイライト: | 高い分離の分極の維持のアイソレーター,ポンプ レーザーPMのアイソレーター,PMのアイソレーターをカスタマイズしなさい |
||
PMのアイソレーターのプロダクト概観
高い分離1064-2050nmの分極の維持のlsolator及び蛇口及び帯域フィルタ
分極の維持のアイソレーター

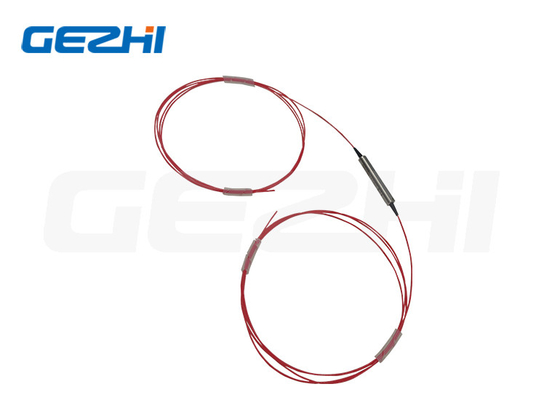

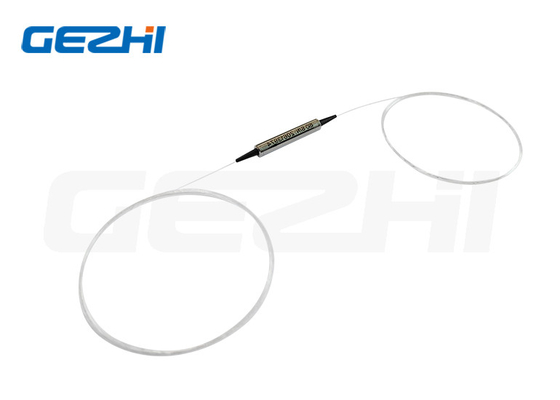

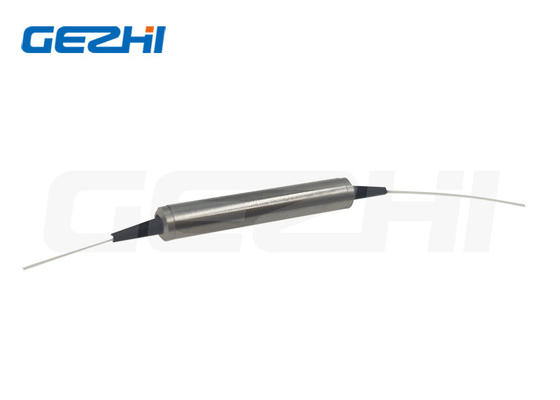

GEZHIは分極の維持のアイソレーターPMのパンダ繊維と造られるmicro-optic装置である。PMのアイソレーターは低い挿入損失、高い分離、高い絶滅の比率および高い信頼性および安定性特色にする。装置は1方向に光学ライトを導き、反対方向の反射そして分散を除去する。装置は裸繊維、か900umジャケット ケーブルと造ることができる。
PMのアイソレーターの特徴及び適用
特徴:
低い挿入損失
ハイ リターンの損失
高い絶滅の比率
高い分離
適用:
EDFA
ポンプ レーザー
光学切断
研究
PMのアイソレーターの指定
| 変数 | 単位 | 価値 | |||||
| 段階 | - | 単一 | 二重 | 単一 | 二重 | 単一 | 二重 |
| 信号の波長 | nm | 1064±5 | 1550±15 | 2000±15 | |||
| Min. Signal Isolationのλc、23℃ （入るべき出力）の±15 | dB |
18
|
30 | 28 | 45 | 28 | 45 |
| 最高。余分な損失、23℃ （出力するべき入力）のλc、 | dB |
1.5
|
1.7 | 1.2 | 1.4 | 2.5 | 3.5 |
| 23℃のMin. Extinction Ratio | dB | 20 | 20 | 18 | |||
| 蛇口の比率 | % | 1±0.2%、2±0.4%、5±1%、10±2% | |||||
| Min. Pass Bandwidth （@-0.5dB） | nm |
2、5、8、15または指定される 8 10 指定される
|
|||||
| 最高。停止帯域幅（@-25dB） | nm |
指定される
|
|||||
| Min.リターン・ロス | dB | 50 | |||||
| 最高。光学力（CW） | MW | 300 | |||||
| 最高。抗張負荷 | N | 5 | |||||
| 実用温度 | ℃ | -5~+50 | |||||
| 保管温度 | ℃ | -40~+85 | |||||
| コネクターによって、ILはより高く0.3dBである、RLは5dB下がるためにであり、ERはより低い2dBである。 | |||||||
| コネクターのキーは軸線を遅らせるために一直線に並ぶ。 | |||||||
パッケージ次元
PMのアイソレーターのOdering情報
| PMTIBPF-1111-2344-55-666-777-89-A-BCD | ||
| 1111 - 波長: | 2000=2000nm、1064=1064nm、1550=1550nm、SSS=Specified | |
| 2 - 働く軸線: | 1=Option 1、2=Option 2、3=Option 3、4=Option 4、5=Option 5 | |
| 3 - 段階: | S=Single-coreの段階、D=Dual-coreの段階 | |
| 44 - パスの帯域幅@-0.5dB: | 02=2nm、05=5nm、10=10nm、SS=Specified | |
| 55 - 蛇口の比率: | 01=1%、02=2%、…、50=50% | |
| 666 - のための繊維のタイプ及び: | 001=PM1550、002=PM1310、003=PM980、045=PM1950、SSS=Specified | |
| 777 - 蛇口のための繊維のタイプ: | 001=PM1550、002=PM1310、003=PM980、004=Hi1060、008=SMF-28E | |
| 8 - パッケージ次元: | 0=φ5.5x35mm、S=Specified | |
| 9 - ピグテールのタイプ: | 0=bare繊維、1=900μmの緩い管 | |
| A - 繊維の長さ: | 0.8=0.8m、1.0=1m、S=Specified | |
| B - 入力のためのコネクターのタイプ: | 0=FC/UPC、1=FC/APC、2=SC/UPC、3=SC/APC、N=None、S=Specified | |
| C - 出力のためのコネクターのタイプ: | 0=FC/UPC、1=FC/APC、2=SC/UPC、3=SC/APC、N=None、S=Specified | |
| D - 蛇口のためのコネクターのタイプ: | 0=FC/UPC、1=FC/APC、2=SC/UPC、3=SC/APC、N=None、S=Specified | |
FAQ
Q1:私はサンプル順序があってもいいか。PMのアイソレーターのあなたのMOQは何であるか。
