| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-MxN-MOS200x |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
マトリクス光スイッチラックマウントの製品概要

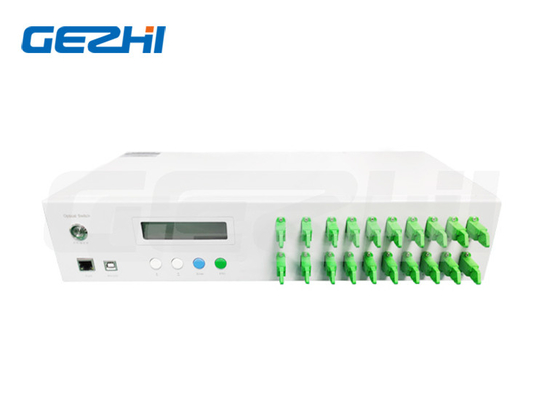

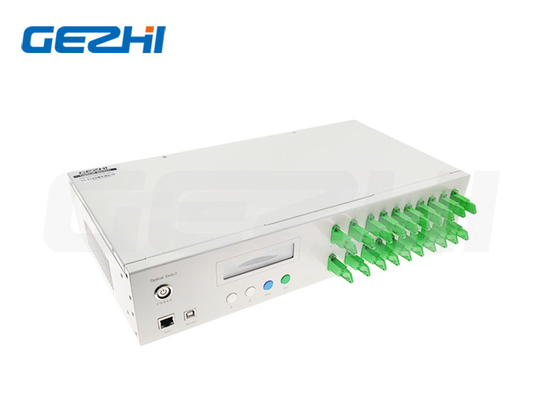

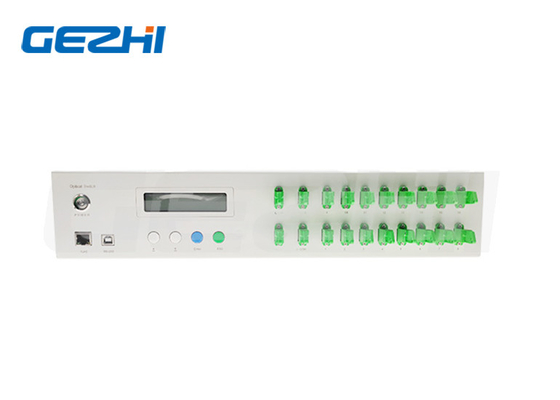

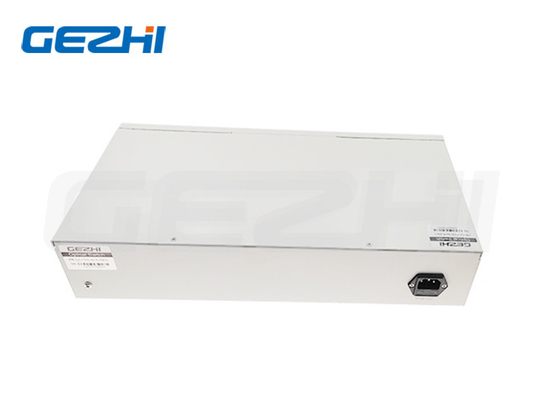

光ネットワーク用高安定性 MxN マトリックス ラックマウント光スイッチ
マトリックス光スイッチ ラックマウント
マトリックス光スイッチは、高性能で完全にノンブロッキングの全光マトリックス スイッチで、4x4 から最大 128x128 までのポート数で使用できます。最も困難な防衛アプリケーションで実証されており、大手ネットワーク機器メーカーによる幅広い商業アプリケーションでも実証されており、光損失が低く、ミッションクリティカルなアプリケーションの最高のパフォーマンス、セキュリティ、信頼性のニーズを満たすように設計されています。電力要件と高速スイッチング速度。
カスタマイズされた波長、ファイバータイプ、入力および出力チャンネルが利用可能です。
GEZHI Photonics は、2x8 、 2x16 、 2x64 、 4x4 、 4x16 、 4x32 、 8x8 、 8x16 、 16x16 、 20x20......128x128 マトリックス光スイッチなどの全範囲のマトリックス光スイッチを製造しています。
マトリックス光スイッチの特長と用途ラックマウント
特徴
*SerialNet、高信頼性、高安定性
※LED表示パネルです。視覚的な表示、便利な操作
*透明な伝送信号。高い安定性と信頼性
※自動スキャンのチャンネルと時間間隔を設定可能
*RS232 制御および RJ45 イーサネット リモート管理
アプリケーション
*フィットル
*自動測定
※光ネットワーク遠隔監視ケーブル監視・保守システム
マトリクス光スイッチの仕様ラックマウント
| パラメータ | ユニット | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| 波長範囲 | nm | 1260~1650 | |||||||||
| 試験波長 | nm | 1310/1550 | |||||||||
| 挿入損失 | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.5 |
| リターンロス | dB | SM≧50 | |||||||||
| クロストーク | dB | ≤-55 | |||||||||
| PDL | dB | ≤0.05 | |||||||||
| WDL | dB | ≤0.25 | |||||||||
| TDL | dB | ≤0.25 | |||||||||
| 再現性 | dB | ≤0.02 | |||||||||
| 一生 | 回 | >107 | |||||||||
| 切り替え時間 | MS | ≤8 (隣接チャンネル) | |||||||||
| 光パワー | mW | ≤500 | |||||||||
| コネクタ | / | FC、SC、LC、ST、SMAまたはカスタマイズされた | |||||||||
| モニターポート | / | RJ45、RS232 | |||||||||
| 使用電源（プラグタイプ） | V | AC:220V (50/60Hz) または DC:36V~72V | |||||||||
| 動作温度 | ℃ | -10～+60 | |||||||||
| 保管温度 | ℃ | -40～+85 | |||||||||
| ラックマウント | んん | 19 インチラックマウント 1U、2U、3U または 4U | |||||||||

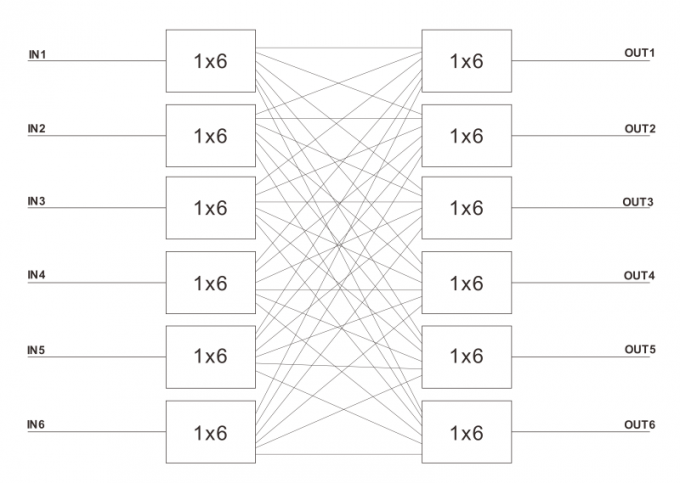

マトリックス光スイッチ ラックマウントのスケッチ マップ
| OSW | モード | 波長 | パッケージ | ファイバーの種類 | 繊維径 | コネクタ |
|
2x4 2x8 2x64 4x16 16x16 20×20 S=スペシティ |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=指定する |
1U=1Uラックマウント 2U=2Uラックマウント 3U=3Uラックマウント 4U=4Uラックマウント S=指定する |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=指定する |
AC=単85～265V DC=単36～72V AA=デュアル85～265V DD=デュアル36～72V AD=AC85～265V+DC36～75V |
00=なし FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
ビデオ
|
|
