| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-MxN-MOS100x |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
製品概要48*マトリックス光スイッチ ラックマウント
システムを維持するための 48*2x4 マトリックス光スイッチ ラックマウント
48 個 2x4 (D1x2) 光スイッチ ラックマウント

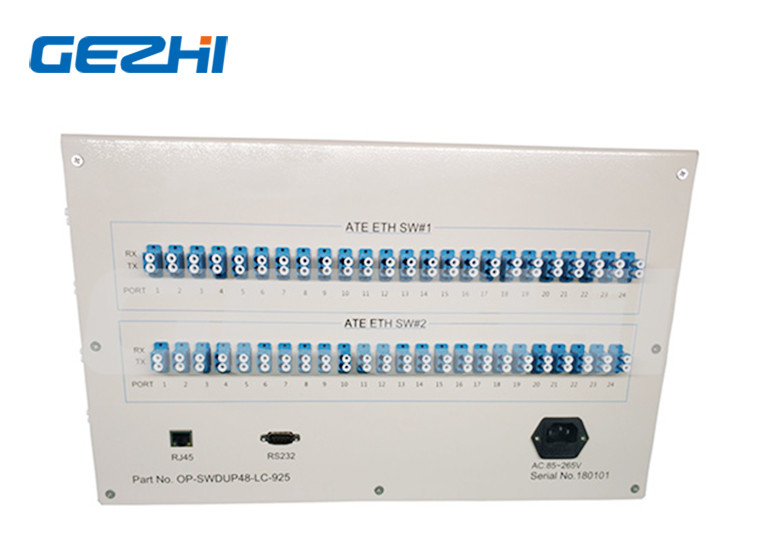

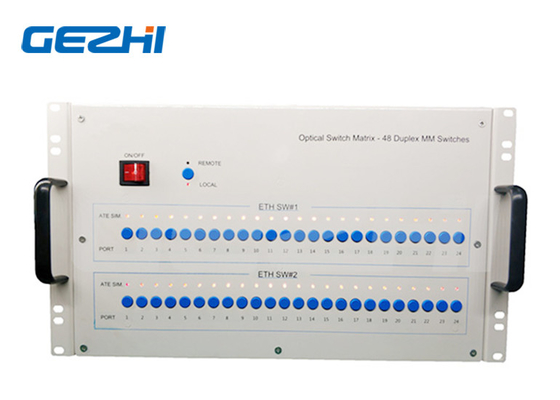

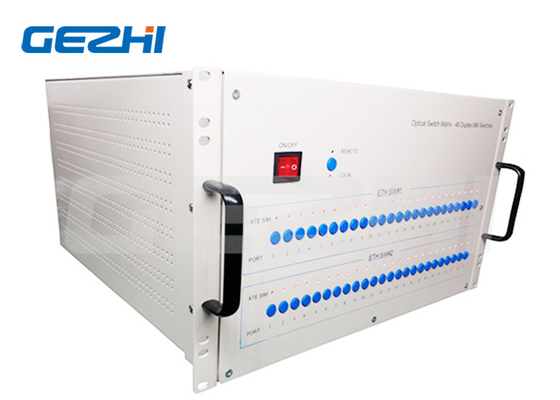

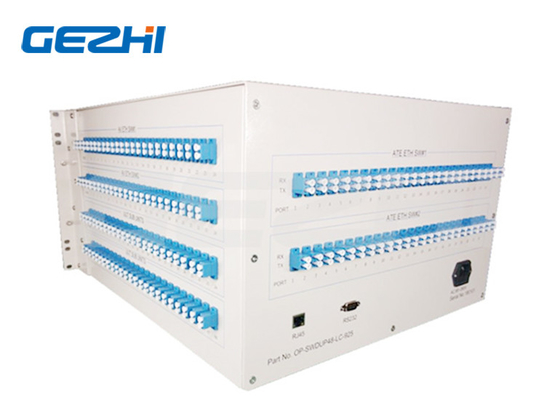

この光スイッチは光路制御装置の一種です。光路を制御し、光路を変換します。48-D1X2-U は、機械式光スイッチの 48 個の 2x4 同期スイッチ光路の組み合わせで構成され、光スイッチ光路制御スイッチはパネル コントロール上の 48 ボタンで、短距離 RS-232 シリアル ポート通信モード経由でも可能です。または、プログラム制御のコマンド制御スイッチの光路を送信することによるリモート RJ45 イーサネット通信、緑色の光と赤色の光によって光路の機器の状態が示されます。
波長、構成チャネル、ファイバータイプ、コネクタタイプなどをカスタマイズして製造できます。
の特徴と用途48*2x4 マトリックス光スイッチラックマウント
特徴
SerialNet、高信頼性、高安定性
LED表示パネル。視覚的な表示、便利な操作
透明な伝送信号。高い安定性と信頼性
自動スキャンのチャンネルと時間間隔を設定可能
RS232 制御および RJ45 イーサネット リモート管理
アプリケーション
フィットル
自動測定
光ネットワークの遠隔監視
ケーブル監視および保守システム
仕様48*2x4 マトリックス光スイッチラックマウント
| パラメータ | ユニット | 48*2x4 |
| 波長範囲 | nm | 1260〜1650またはカスタマイズされた |
| 試験波長 | nm | 1310/1550 またはカスタマイズされた |
| 挿入損失 (最大) | dB | ≤1.5 |
| リターンロス | dB | SM≧50 |
| クロストーク | dB | ≤-55 |
| PDL | dB | ≤0.05 |
| WDL | dB | ≤0.25 |
| TDL | dB | ≤0.20 |
| 再現性 | dB | ≤0.02 |
| 切り替え時間 | MS | ≤10 (隣接チャンネル) |
| 光パワー | mW | ≤500 |
| ファイバーの種類 | えーっと | 9/125 |
| コネクタ | / | FC、SC、LC、ST、SMAまたはカスタマイズされた |
| モニターポート | / | RJ45 & RS232 またはカスタマイズされた |
| 使用電源（プラグタイプ） | V | AC:220V (50/60Hz) または DC:36V~72V |
| 動作温度 | ℃ | -10～+60 |
| 保管温度 | ℃ | -40～+85 |
| ラックマウントの寸法 | んん | 6U: 483x500x267mm |
の命令セットマトリックス光スイッチ ラックマウント
| 名前 | 手順 | 説明 |
| 光スイッチチャンネルの設定 |
送信： |
01光スイッチチャンネルをONに設定します。 、無事に戻りました。 |
| 戻り値 1: |
||
| 送信： |
01光スイッチチャンネルをOFFに設定します 、無事に戻りました。 |
|
| 戻り値 1: |
||
| 送信： |
48 光スイッチ チャネルを ON に設定します 、無事に戻りました。 |
|
| 戻り値 1: |
||
| 送信： |
48光スイッチチャンネルをOFFに設定し、 無事に戻りました。 |
|
| 戻り値 1: |
||
| 送信： |
すべての光スイッチ チャネルを ON に設定し、正常に返されました。 | |
| 戻り値 1: |
||
| 送信： |
すべての光スイッチ チャネルを OFF に設定し、正常に返されました。 | |
| 戻り値 1: |
||
| 光スイッチチャネルのクエリ | 送信： |
光スイッチ チャネルをクエリすると、正常に返されました。 1111111111111111: 全光スイッチの状態です (0: ON、1: OFF)。 |
| 戻る： |
||
|
IPを設定する 住所 |
送信： | IP アドレスを 192.168.1.100 に設定すると、正常に返されました。 |
| 戻る： |
||
| IPアドレスのクエリ | 送信： |
IP アドレスを問い合わせると、正常に返されました 192.168.1.100: 192.168.1.100 への IP アドレス |
| 戻る： | ||
| ポート番号を設定する | 送信： |
ポート番号を 5000 に設定すると、成功が返されました。 |
| 戻る： |
||
| ポート番号のクエリ | 送信： |
ポート番号を問い合わせると、正常に返されました 5000: ポート番号を 5000 に設定 |
| 戻る： |
||
| サブネットマスクを設定する | 送信： |
サブネット マスクを 255.255.255.0 に設定します。返されます。 無事に |
| 戻る： |
||
| サブネットマスクのクエリ | 送信： | サブネット マスクをクエリすると、正常に返されました。 255. 255. 255.0:サブネット マスクから 255. 255.255.0 |
| 戻る： | ||
| デフォルトゲートウェイを設定する | 送信： |
デフォルト ゲートウェイを 192.168.1.1 に設定します。返されます。 無事に |
| 戻る： |
||
|
デフォルトゲートウェイのクエリ |
送信： |
デフォルトゲートウェイを問い合わせると、正常に返されました 192.168.1.1: 192.168.1.1 へのデフォルトゲートウェイ
|
| 戻る： | ||
| ボーレートを設定する | 送信： |
ボーレートを 9600 に設定し、正常に返されました |
| 戻る： |
||
| クエリボーレート | 送信： |
ボーレートをクエリすると、正常に 9600 が返されました: ボーレートは 9600 です
|
|
戻る：
|
||
| デバイスの再起動 | 送信： |
セットアップするとデバイスが再起動します。 正常に返されました |
| 戻る： |
||
| デバイス情報のクエリ | 送信： |
デバイス情報を問い合わせる 、正常に戻りました。 モデル:48-2X4-U 波長範囲:1260~1650nm ファイバータイプ:SM、9/125um コネクタ:LC/UPC 動作電源 :AC:85~265V |
| 戻る： | ||
| クエリバージョン | 送信： |
バージョンを問い合わせると、 正常に返されました ハードウェアバージョン：V1.0.1 ソフトウェア: V1.0.1 |
| 戻る： |
| OSW | モード | 波長 | パッケージ | ファイバーの種類 | 繊維径 | コネクタ |
|
48*2x4 S=スペシティ |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=指定する |
1U=1Uラックマウント 2U=2Uラックマウント 3U=3Uラックマウント 4U=4Uラックマウント S=指定する |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=指定する |
AC=単85～265V DC=単36～72V AA=デュアル85～265V DD=デュアル36～72V AD=AC85～265V+DC36～75V |
00=なし FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
ビデオ
|
|
