| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-1x1-MOS100x |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
1x1磁気光学スイッチの製品概要

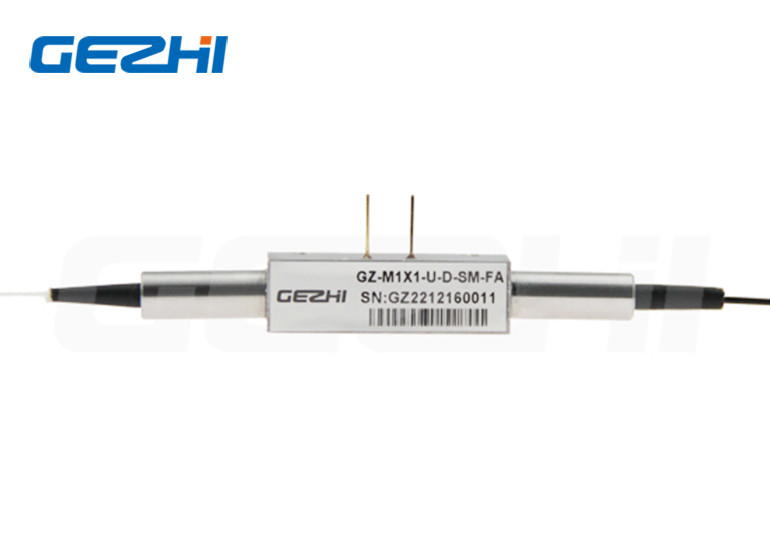

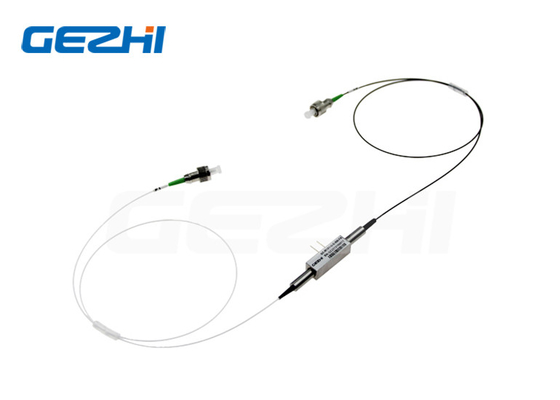

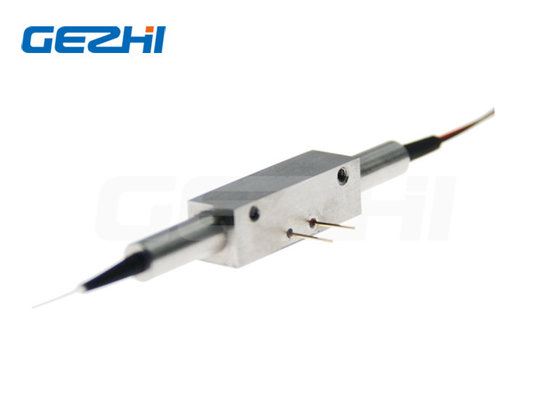

システム監視用の1X1磁気光学スイッチ
単一ファイバ光コリメータ、第１の複屈折光学結晶、第１の半波長板アセンブリ、偏光回転アセンブリ、第２の半波長板を含む、光路に沿って順番に配置された複数の光学部品を備える磁気光学スイッチ。アセンブリ、2番目の複屈折光学結晶、およびデュアル光ファイバーコリメータ。
の特徴と用途1x1 磁気光学スイッチ
|
特徴 * 高いスイッチング速度 *耐久性の向上 * 高信頼性 ※低電圧駆動 * フェイルセーフラッチ |
アプリケーション *光チャネルのブロッキング *構成可能な追加/ドロップ * システム監視、テスト&測定 * 光ファイバーセンシングシステム |
仕様1x1 磁気光学スイッチ
| パラメーター | ユニット | 1×1 |
| 波長範囲 | nm | 1520~1580 |
| 試験波長 | nm | 1550 |
| 挿入損失1、2 | dB | 0.8 |
| リターンロス | dB | 50以上 |
| クロストーク | dB | 20以上 |
| PDL | dB | ≤0.2 |
| 再現性 | dB | ≤±0.01 |
| 動作電圧 | V | 2.5 |
| 耐久性 | サイクル | 300億以上 |
| 切り替え時間 | μs | ≤100 |
| スイッチングタイプ | 該当なし | ラッチング |
| 光パワー | mW | ≤500 |
| 動作温度 | ℃ | –5～+70 |
| 保管温度 | ℃ | -40～+85 |
| 相対湿度 | % | 5～95 |
| ファイバーの種類 | G657A1 | |
| 寸法 | んん | (L)18x(W)7.3x(H)6 |
光ルートと電気の1x1 磁気光学スイッチ
双方向
一方向性
電気の
| パラメータ | ユニット | |
| 駆動電圧 | V | 2.5±10% |
| 駆動電流 | ミリアンペア | 160±30% |
| パルス持続時間 | μs | 200～400 |
| C私ある私メートル神父等価性 | Hz | <800 |
| タイプ | ファイバーの種類 | 動作電圧 | 試験波長 | チューブタイプ | 繊維長 | コネクタ |
|
1X1B: 双方向 1X1U: 一方向性 |
SM: SM、9/125 バツ： その他
|
2.5: 2.5V
|
1550: 1550nm バツ： その他 |
25: 250um 90: 900um バツ： その他
|
05: 0.5m±5cm 10: 1.0m±5cm 15: 1.5m±5cm バツ： その他 |
○○：なし FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC ラ:LC/APC バツ：その他 |
ビデオ
|
|
