| Brand Name: | GEZHI |
| モデル番号: | GZ-1x4S100X |
製品説明:

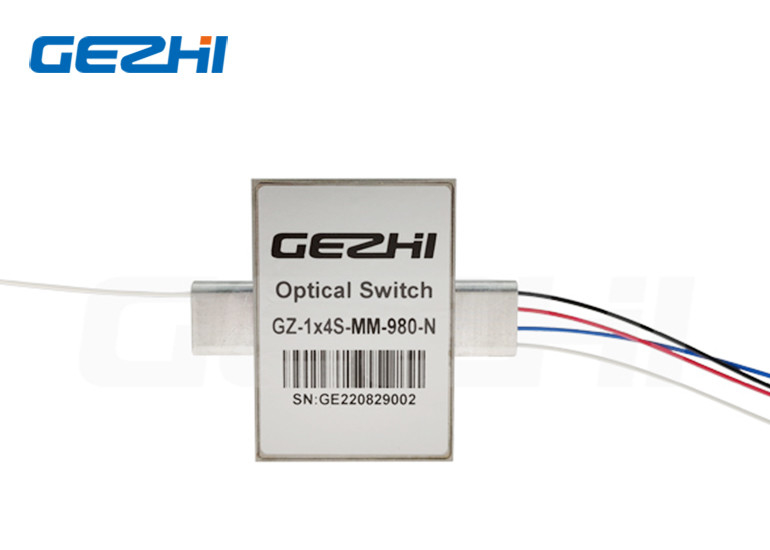

1x4S 105/125umファイバー光学スイッチ ファイバーセンサー
1x4S オプティカルスイッチ
GEZHI Photonicsのこの1x4S オプティカルスイッチは,105/125um大型コアファイバーを使用しています. 780nm,850nm,980nm,1060nm,1310nm,1550nmまたはカスタマイズされた波長をサポートします.105/125umファイバー 1x4 光学スイッチは,低挿入損失高安定性,信頼性,高クロストーク. 広く医療,ファイバーセンサー,研究,レーザー,航空宇宙などに使用されています.
特徴
◆ 挿入 損失 が 低い
◆高通路 の 隔離
◆高い 安定性,高い 信頼性
◆ロックまたはロックしない
テクニカルパラメータ
|
パラメータ |
GZ-1x4S | |
| 動作波長 | nm | 780, 980, 1060, 1310,1550 など |
| 挿入損失 | dB | ≤15 |
| 波長に依存する損失 | dB | ≤0.40 |
| 極化による損失 | dB | ≤0.05 |
| 温度に依存する損失 | dB | ≤0.20 |
| 返済損失 | dB | SM≥50 MM≥30 |
| クロストーク | dB | SM≥55 MM≥35 |
| 切り替える時間 | ms | ≤8 |
| 繰り返し可能性 | dB | ≤±0.02 |
| 耐久性 | 時数 | ≥107 |
| 稼働電圧 | V | 3か5か |
| スイッチタイプ | 切断しない/切断しない | |
| 動作温度 | °C | -20~+70 |
| 貯蔵温度 | °C | -40~+85 |
| 光学電源 | mw | 5001000,2000,5000,10000 など |
| サイズ | mm | 52.7.0L×37.2W×10.0H |
光学経路
サイズ
注文情報
| GZ | モード | 波長 | 電圧タイプ | 制御モデル | 労働力 | 繊維の種類 | 繊維の直径 | 繊維の長さ | コネクタ |
| 1x4S |
S=SM M=MM |
780=780nm 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 980=980nm 1060=1060nm S=指定する |
3=3V 5=5V |
L=ロック N=不固定 |
N=500mw 1=1W 2=2W 5=5W 10=10W S=指定する |
5=50/125 6=62.5/125 9=9/125 1=105/125 S=指定する |
25=250um 90=900um 20=2.0mm S=指定する |
05=0.5m 10=1.0m S=指定する |
00=ない FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=指定する |
よくある質問
ビデオ
|
|
